SELFSAT SNIPE PRO - Conexión de la Batería; Diagrama de Instalación

22
Cable del receptor
(Color gris)
Cable de energía 5C
Cable de entrada
de alimentación
CONTROLADOR
BATERIA
UNIDAD PRINCIPAL
RECEPTOR
TV
Ignition
+
+ -

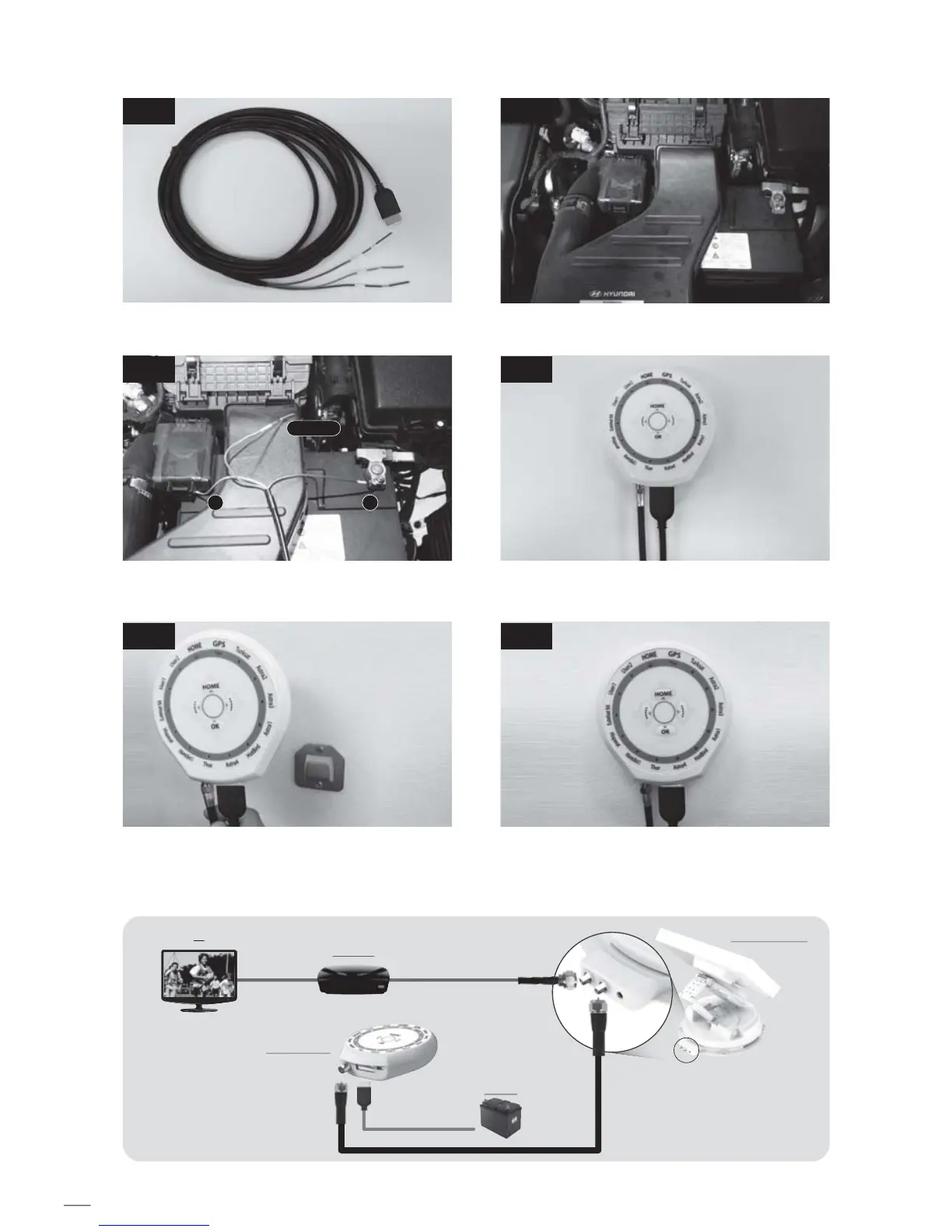

7-4. Conexión de la batería
7-5. Diagrama de instalación
Utilice el cable de entrada de energía para conectar a
la batería del automóvil (+/- las polaridades tienen
que ajustarse) y a la Terminal de ignición
Utilice el cable de entrada de energía y el cable
de energía eléctrica 5c para la conectar al Controlador
4
2
Cable de entrada de energía
3
Fije el soporte del controlador Ponga el controlador donde usted desee
65
1
Verique la polaridad de la batería de automóvil
(+/-)
