Montage
4.2. Raccordement comme commande de groupe
Si le dispositif commeo Control est utilisé comme unité de com-
mande de groupe, la sortie de l’appareil sert de signal de commande
pour d’autres unités de commande de groupe/de système de moto-
risation. Cette fonction permet une mise en réseau câblée de plu-
sieurs appareils.

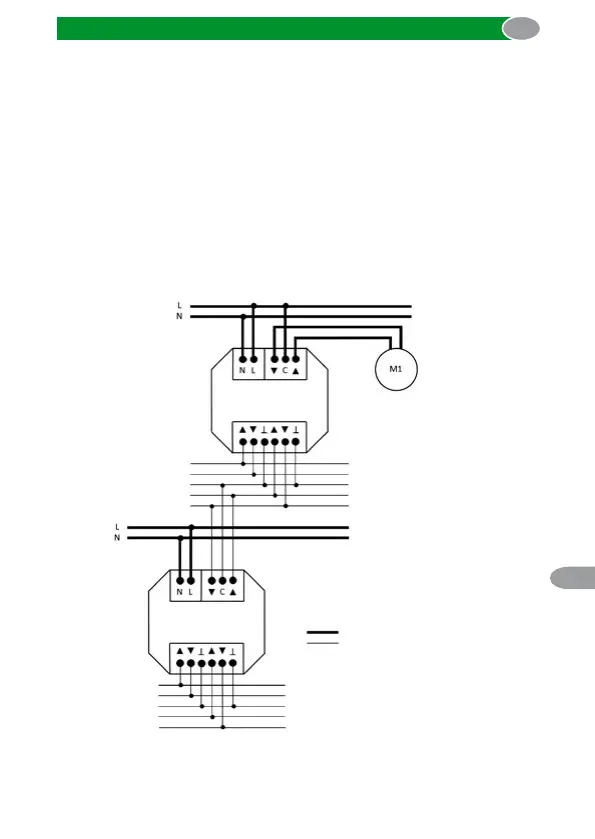

Le schéma de raccordement suivant montre la mise en réseau éten-
due et câblée de plusieurs dispositifs commeo Control via la sortie
isolée.
Remarque : Les postes secondaires commeo Control sont compa-
tibles avec les appareils SELVE i-Control, i-Timer Plus, i-R Control.
Local étendu HAUT
Local étendu HAUT
Local étendu BAS
Local étendu BAS
GND
Commande de moteur
GND
Groupe HAUT
Groupe HAUT
Groupe BAS
Groupe BAS
Tension électrique (230 V)
Tension à signaux faibles (5 V)
commeo Control
commeo Control
Commande de groupe
