Montage
4.2. Aansluiten als groepsbesturing
Wordt de commeo Control als groepsbesturingsapparaat ingezet,
dan dient de uitgang van het apparaat als besturingssignaal voor
meer groeps-/aangedreven besturingsapparaten. Deze functie maakt
een draad gebonden vertakking van meerdere apparaten mogelijk.

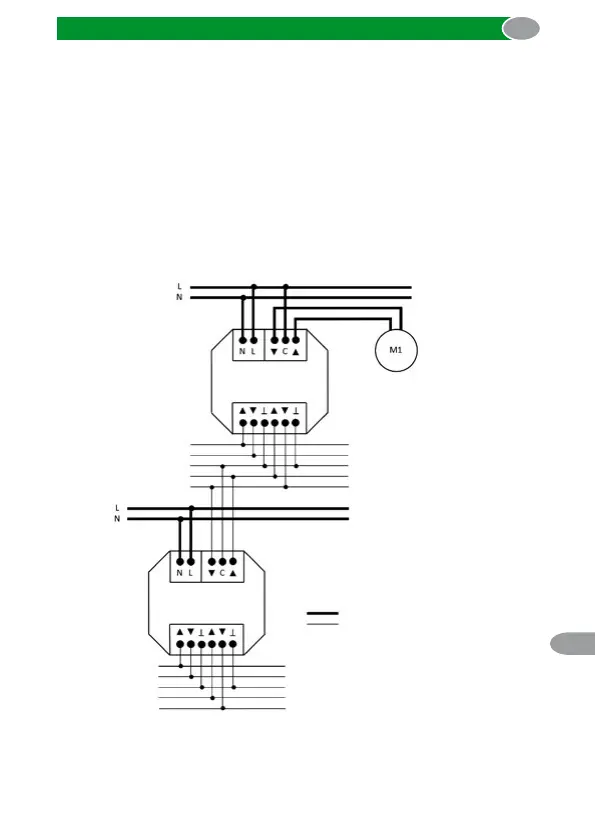

Het volgende aansluitschema toont een uitgebreide, bekabelde ver-
binding van meerdere commeo Control’s via de spanningsvrije uit-
gang.
Aanwijzing: De tweede aansluiting van de commeo Control is com-
patibel met de SELVE-apparaten i-Control, i-Timer Plus, i-R Control.
Breidt lokaal uit OP
Breidt lokaal uit OP
Breidt lokaal uit NEER
Breidt lokaal uit NEER
MASSA
Motorsturing
MASSA
Groep OP
Groep OP
Groep NEER
Groep NEER
Voedingsspanning (230 V)
Kleinsignaalspanning (5 V)
commeo Control
commeo Control
Aansluiten als groepsbesturing
