Montage et raccordement électrique

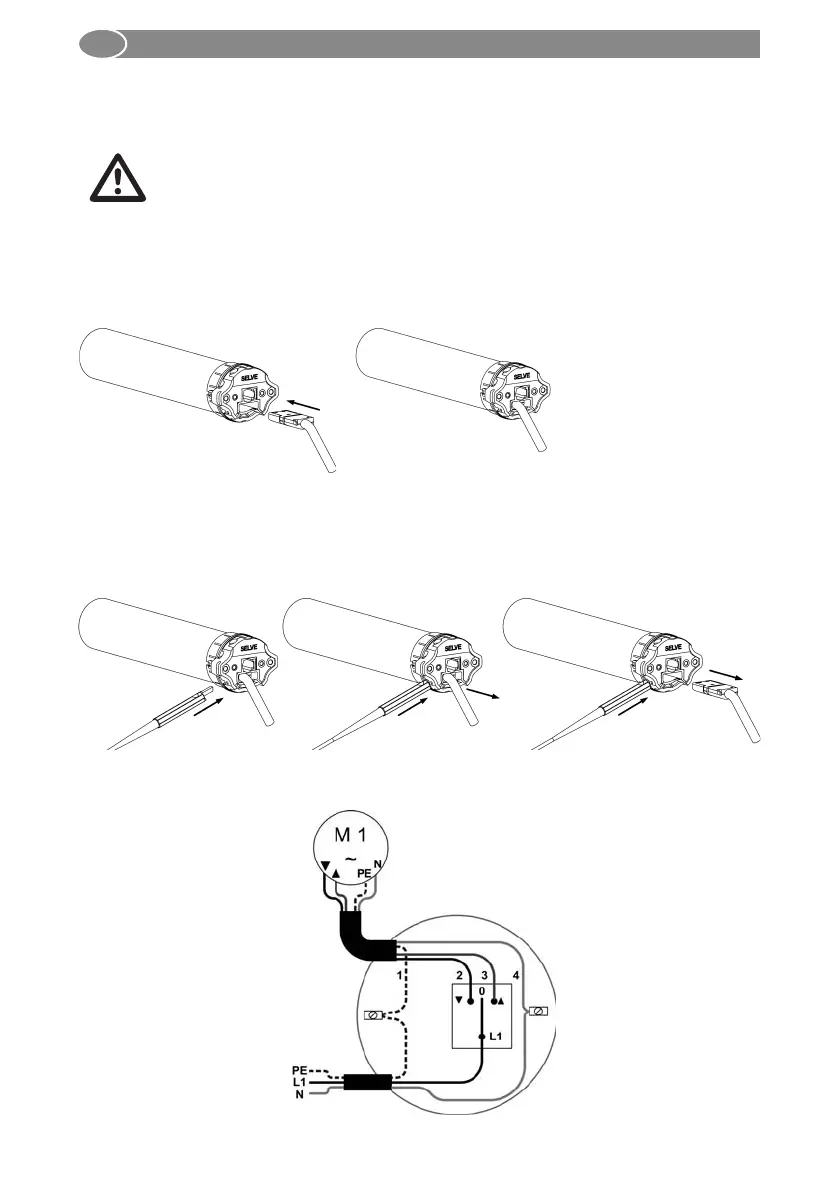

3.3. Montage et démontage du câble connectorisé
Les moteurs ne sont pas encore tous équipés d’un câble connectorisé, et certains sont
encore livrés avec un câble fixe.
Attention! Risque de blessures par électrocution!
Le câble connectorisé ne doit pas être sous tension tant qu’il n’est pas
enfiché!
Pour le montage du câble connectorisé, couper la tension d’alimentation. Engager le
connecteur dans la tête du moteur jusqu’à ce que le verrouillage s’enclenche de
manière audible.
Pour le démontage du câble connectorisé, couper la tension d’alimentation. Déver-
rouiller le connecteur depuis l’ouverture sur le côté de la tête du moteur à l’aide d’un
tournevis ou d’un auxiliaire de démontage spécial. Tout en enfonçant le clip de ver-
rouillage, tirer avec précaution sur le câble jusqu’à ce que le connecteur se libère et
qu’il soit possible de retirer le câble connectorisé.
3.4. Branchement électrique
1 = PE, jaune-vert
2 = BAS, noir
3 = HAUT, brun
4 = N, bleu
Avertisse-
ment!
