49
NL
Montage en elektrische aansluiting

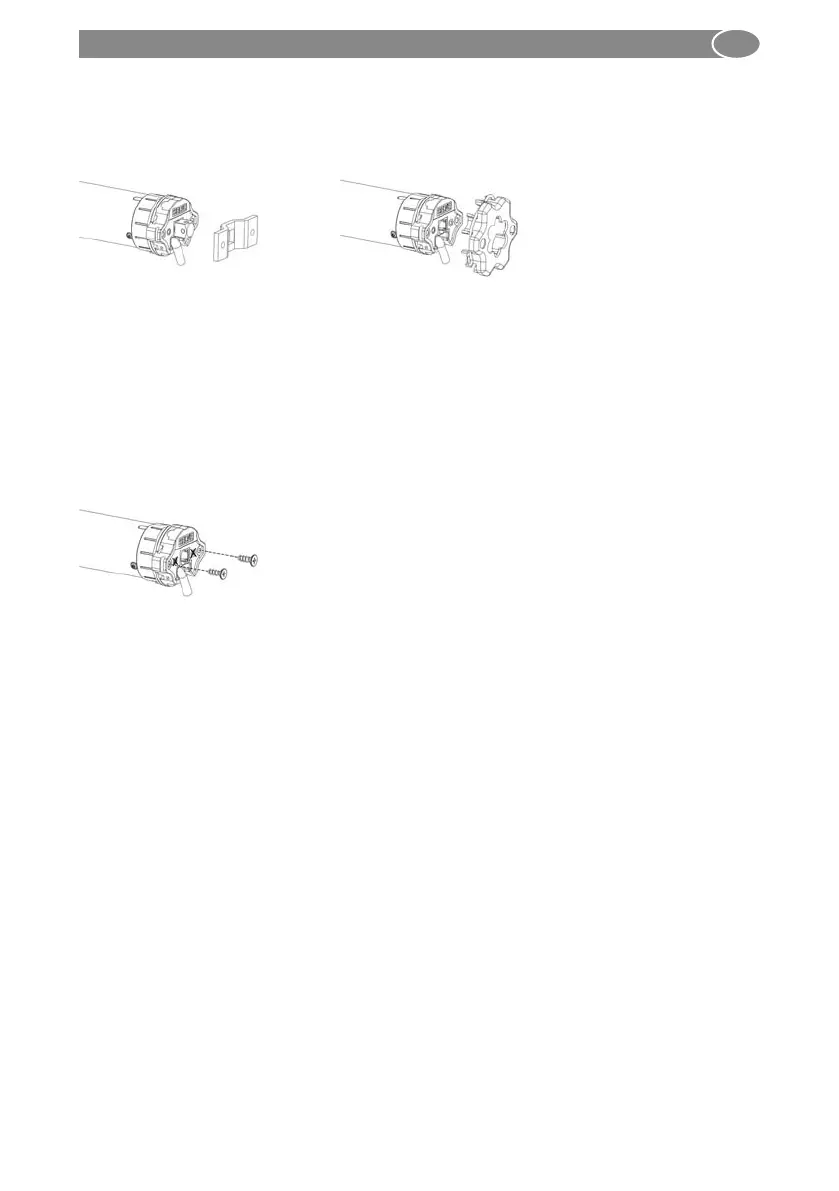

3.2. Montage van de motoren
Over het algemeen kunnen SELVE-motoren via een ingestoken vierkante pen of via de
buitenomtrek van de motorkop gemonteerd worden. Voor alle aanbouwmogelijkheden
staan verschillende motorsteunen ter beschikking.
Bovendien kunnen verschillende flenzen of montageplaten worden voorgemonteerd.
Bij het gebruik van de vierkante pentechniek moet achter de motorsteun een bevesti-
ging komen, om een axiaal verschuiven van het vierkant te verhinderen.
Let op! De motor SEL 2/30 mag niet met het insteekbare vierkant ref. 930285 worden
aangebouwd!
Wordt de motorkop direct aan een kopstuk geschroefd of wordt een flens voorgemon-
teerd, moet in aanmerking genomen worden, dat bij motoren van de BR 2 uitsluitend
de buitenste schroefgaten (48 mm afstand) worden gebruikt!
De binnenste schroefgaten (29 mm afstand) kunnen geen draaimomenten overbren-
gen. Daar er in de buitenste schroefgaten geen schroefdraad getapt is, moeten hier
speciale schroeven worden gebruikt.
Bij de BR 1 motorkoppen bestaan slechts de 2 schroefgaten met 29 mm afstand, deze
mogen ook worden gebruikt.
Gebruik a.u.b. onderstaande type schroeven:
• BR 2 kunststof: zelftappende schroef KN 1033 STS 50x14-Z
• BR 2 metaal: zelftappende schroef KN 3041 SLS L40x12 T20
• SP BR 1: zelftappende schroef KN 1041 STS 40x12 T20
• SE.. BR 1: schroef DIN 965 M5 x 10
