Sharp GB-X18JR - Dimensioni DI Installazione; Istruzioni Per Linstallazione

I-13
ITALIANO
D
C
A
B
F
G
H
I
J
E
G
D
C
A
B
F
E
GB-X24JR
GB-X36JR
H
B F
I J
A
G
C
D
E
Sensore di temperatura ambiente B
Sensore di temperatura ambiente A
Articolo
Modello
A B C D E F G H I J
Tubo
di collegamento
(Tubodeluido)
Tubo
di collegamento
(Tubo del gas)
Tubo di drenaggio
(Diametro esterno x
spessore delle pareti)
GB-X18JR 932 430 738 894 1012 736 738 125 207 266 1/4" 1/2" ø 30 × 1,5
GB-X24JR 1101 515 820 1159 1270 504 1002 160 235 268 3/8" 5/8" ø20 × 1,5
GB-X36JR 1011 748 820 1115 1251 744 980 160 231 290 1/2" 3/4" ø20 × 1,5
Unità di misura della lunghezza: mm
Tubo di drenaggio
Tubo del gas Tubodeluido
Pannello elettrico
GB-X24JR/GB-X36JR
Tubo di drenaggio
Tubo del gasTubodeluido
Pannello elettrico
Entrata dell’aria
Entrata
dell’aria
GB-X18JR
Unità interna

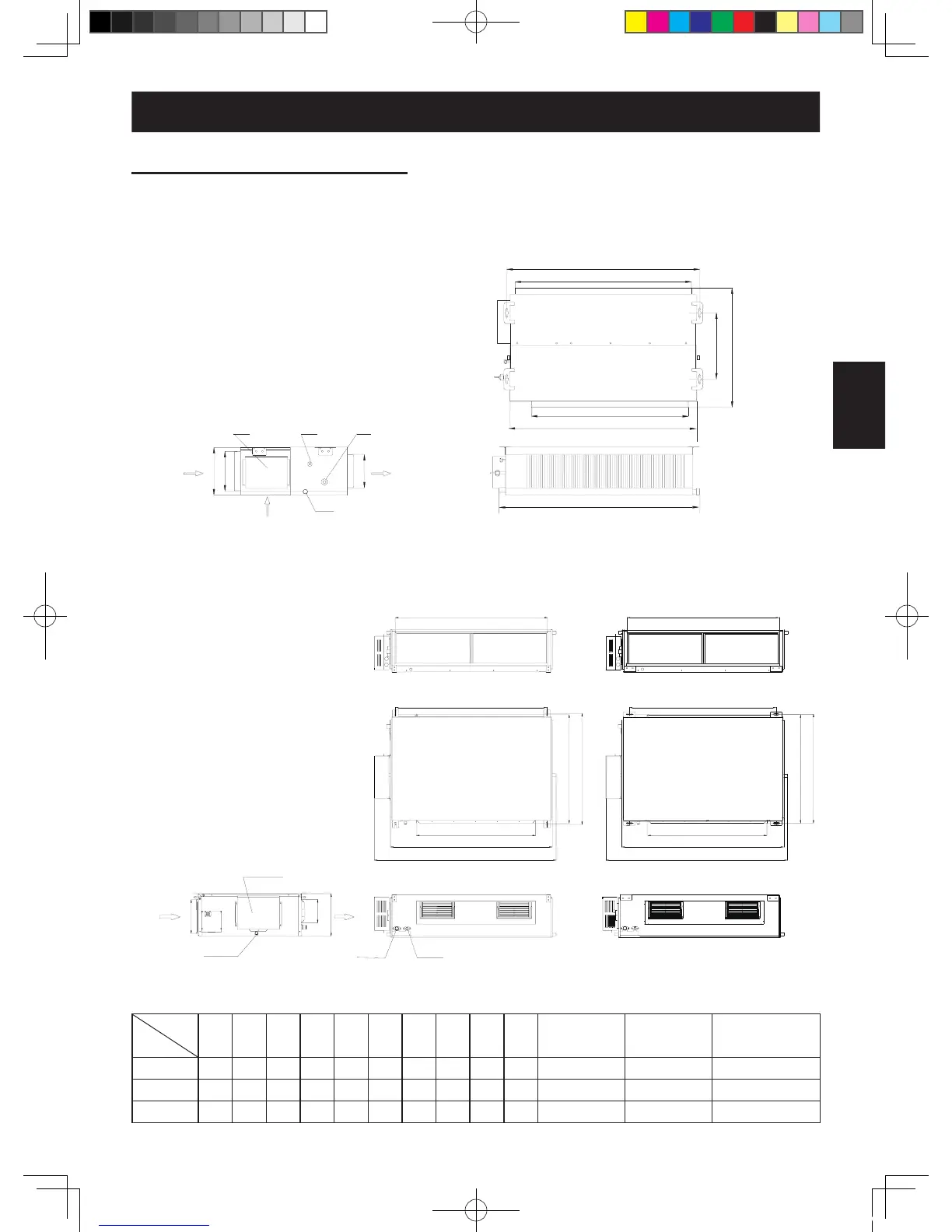

Dimensioni di installazione
IstruzIonI per l’InstallazIone Dell’unItÀ
