I-18
Articolo
Modello
Dimensioni del tubo
Lunghezza massima
del tubo (m)
Altezza massima
Differenza tra l’unità interna
e l’unità esterna (m)
Quantitàdiuidorefrigerante
extra da aggiungere (in base
alla lunghezza extra del tubo)
Tubo del gas Tubodeluido
GB-X18JR 1/2" 1/4" 20 15 30 g/m
GB-X24JR 5/8" 3/8" 30 15 60 g/m
GB-X36JR 3/4" 1/2" 50 30 120 g/m
Nota:
• La lunghezza standard del tubo è di 5 m. Se la lunghezza del tubo supera i 5 m, aggiungete del
uidorefrigerante.(comeillustratonellatabellasopradescritta)
• Utilizzate tubi con uno spessore di 0,8 mm, 1,0 mm o 1,2 mm. La parete del tubo deve essere in
grado di sopportare una pressione di 6,0 MPa.
• Maggioreèlalunghezzadeltubodeluidorefrigerante,inferioresaràl’efcienzadelriscaldamen
-
to e del raffreddamento.

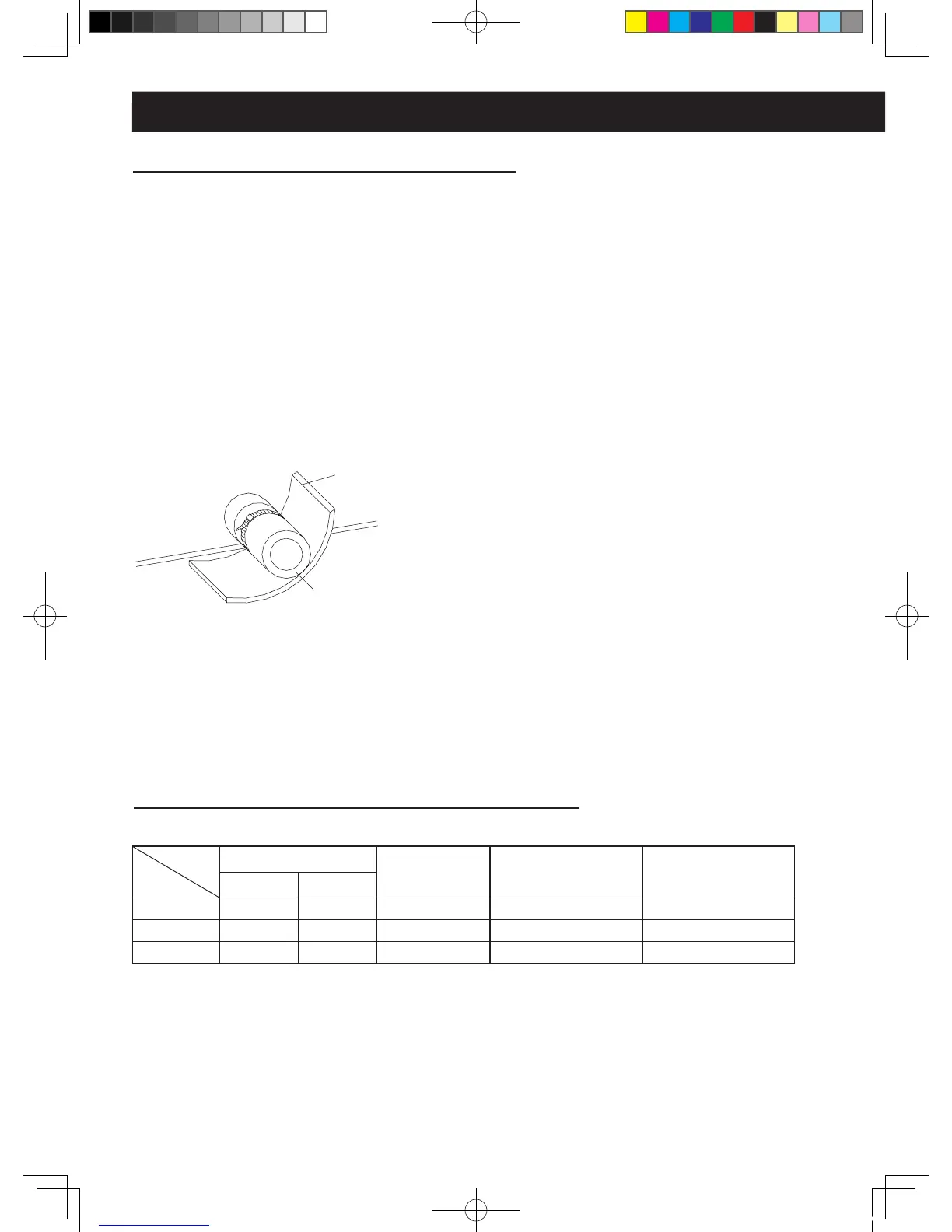

Scelta del tubo del uido refrigerante
Installazione del tubo del uido refrigerante
Collaudo del sistema di drenaggio
1 Dopo aver completato l’installazione elettrica, eseguite il collaudo del sistema di drenaggio.
2 Duranteilcollaudo,vericatechel’acquascorrasenzaprobleminelletubature.Osservateatten
-
tamente i giunti per garantire che non vi siano perdite. Se l’unità sarà installata in una casa nuova,
eseguiteilcollaudoprimadidecorareilsoftto.
Tubature di scarico
Materiali di isolamento termico
del tubo di drenaggio
Attenzione:
Il giunto del tubo della condensa non deve presentare perdite.
Installazione delle tubature di scarico
•
Le tubature di drenaggio devono essere installate con un angolo di inclinazione compreso tra 5 ° e 10 °,
in modo da facilitare il drenaggio della condensa. I giunti delle tubature di drenaggio devono essere ri-
coperti con materiali di isolamento termico in modo da evitare che si formi della condensa all’esterno.
•
Vi sono us cite di drenaggio sia sul lato destro che sul lato sinistro dell’unità interna. Dopo aver
scelto un’uscita di drenaggio, bloccate l’altra uscita utilizzando un tappo in gomma. Avvolgete
l’uscita bloccata con del cordoncino per evitare perdite e utilizzate i materiali di isolamento termico
per avvolgere l’uscita bloccata.
•
Quando l’unità viene spedita dalla fabbrica, entrambe le uscite di drenaggio sono bloccate da tubi
in gomma.
•
Quando collegate il tubo di drenaggio all’unità, non applicate eccessiva pressione sulle tubature
sullatodell’unità.Laposizionedissaggiodelletubaturedev’esserevicinoall’unità.
•
Acquistate tubi in PVC duro universali da utilizzare come tubature di drenaggio in zona. Quando
eseguite i collegamenti, collocate l’estremità della tubatura in PVC nel foro di drenaggio. Utilizza-
teuntubodidrenaggioessibileeserrateloconunanellolettato.Nonutilizzatematerialeadesi-
vopercollegareiltubodidrenaggioessibilealforodidrenaggio.
•
Se il tubo di drenaggio viene usato per diverse unità, il tubo comune dovrebbe essere posiziona-
to ad almeno 100 mm più in basso rispetto all’uscita di drenaggio di ciascun set di unità. A questo
scopo, si consiglia di utilizzare un tubo con pareti più spesse.
IstruzIonI per l’InstallazIone Dell’unItÀ
