Sharp GB-X18JR - Installazione Dellunità Interna

I-16
≤48mm
I
I:
Precauzioni per l’installazione:
•
La preparazione di tutti i tubi (tubi di collegamento e tubi di drenaggio) e cavi (linee di collegamen-
todeldispositivodicontrolloalo,unitàinternaeunitàesterna)deveessereeseguitaprimadell’
installazione, in modo che questa non venga interrotta.
•
 Trapanareun’aperturasulsoftto.Potrebbeesserenecessariosostenereilsofttopergarantire
che questo sia uniforme e per evitare vibrazioni. Per ulteriori dettagli, rivolgetevi all’utente o alla
società edilizia.
•
 Nelcasoincuilaforzadelsofttononsiasufciente,utilizzatesezionidiferroangolareperin-
stallaredeisostegniperletravi.Collocatel’unitàsullatraveessatela.
Ampliamento
Alimentazione
dell’aria
Dado
Sospensione
Vite
Entrata dell’aria
Sospensione
Vite per
l’installazione
alsoftto
Condizionatore d’aria

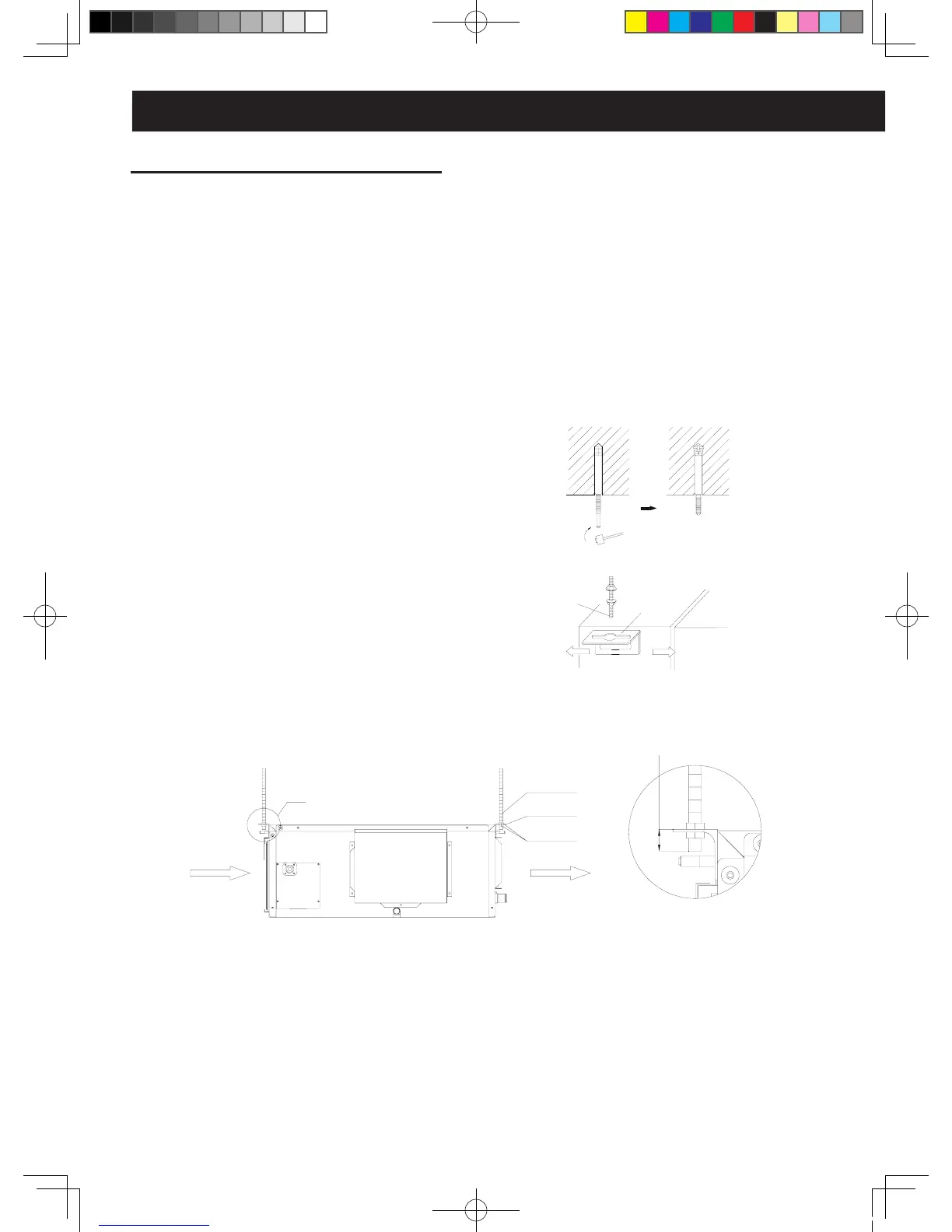

Installazione dell’unità interna
(1) Inserite un bullone a espansione M10 nel foro.
Perforate il bullone con il chiodo di ferro. Fate
riferimento al disegno con le dimensioni del
prolo dell’unità interna per informazioni sulla
distanza tra i fori.
(2) Installate la sospensione per l’unità interna.
(3) Installatel’unitàinternaalsoftto.
Installazione dell’unità interna
Scelta del luogo di installazione
• Assicuratevi che il telaio superiore della sospensione sia abbastanza solido da sostenere il peso
dell’unità.
• Il tubo di drenaggio deve poter drenare facilmente l’acqua.
• Non devono esserci ostacoli in corrispondenza dell’entrata e dell’uscita, in modo da garantire una
buona circolazione dell’aria.
•Assicuratevichecisiaspazioasufcienzapergliinterventidiinstallazione,riparazioneemanu
-
tenzione.
•Sceglieteunluogolontanodafontidicalore,gasinammabiliofumo.
•L’unitàèinstallataalsoftto(installazioneascomparsaalsoftto).
• L’unità interna, l’unità esterna, il cavo di alimentazione e il cavo di collegamento devono essere
collocati ad almeno 1 m da televisori o radio. Ciò consente di prevenire interferenze con le imma
-
gini o rumori nelle suddette apparecchiature.
IstruzIonI per l’InstallazIone Dell’unItÀ
