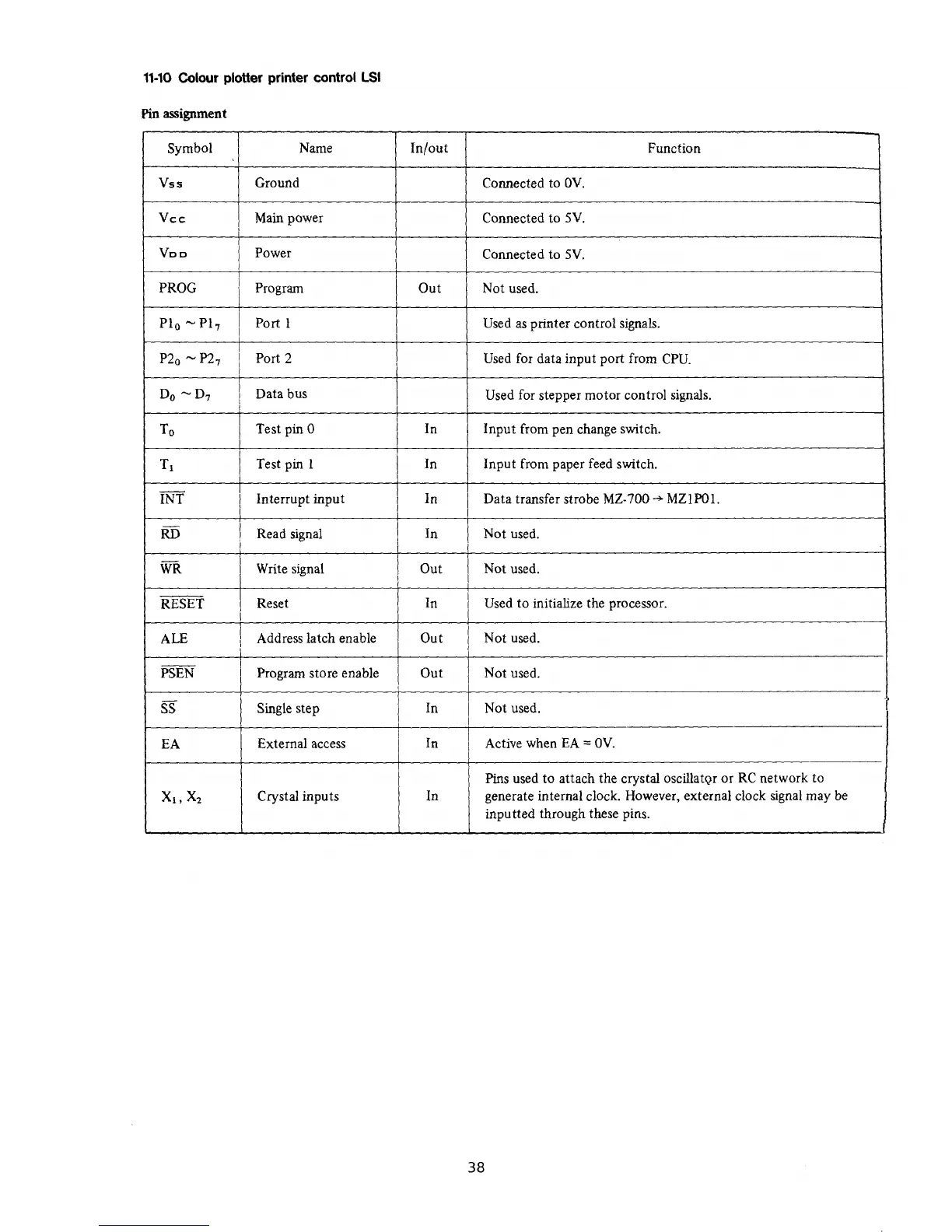

11-10
Colour plotter printer
controllSI
Pin
assignment
Symbol Name
In/out
Function
V
ss
Ground
Connected to
OV.
V
cc
Main power
Connected to SV.
Voo
Power
I
Connected to SV.
PROG
Program
I
Out
Not used.
Plo
......
Pl
7
Port
1 Used
as
printer control signals.
P2o
.......
P27
I
Port 2
Used for data input port from
CPU.
D
0
-D7
I
Data bus
Used for stepper motor control signals.
To
Test pin 0
In
Input
from pen change switch.
Tl
Test pin 1
In
Input
from paper feed switch.
INT
I
Interrupt input
In
Data transfer strobe
MZ-
700"""""
MZ
I
PO
1.
RD
!
Read signal In Not used.
I
WR
Write signal
I
Out
Not used.
I
I
RESET
Reset
In
Used to initialize the processor.
I
ALE
!
Address latch enable Out
I
Not used.
PSEN
Program
store enable
Out
Not used.
ss
Single step
In
Not used.
EA
External access
In
Active when
EA
=
OV.
Pins used to attach the crystal oscillatQr
or
RC
network to
X1,
X2
Crystal inputs
In generate internal clock. However, external clock signal may
be
inputted through these pins.
