Начало работы

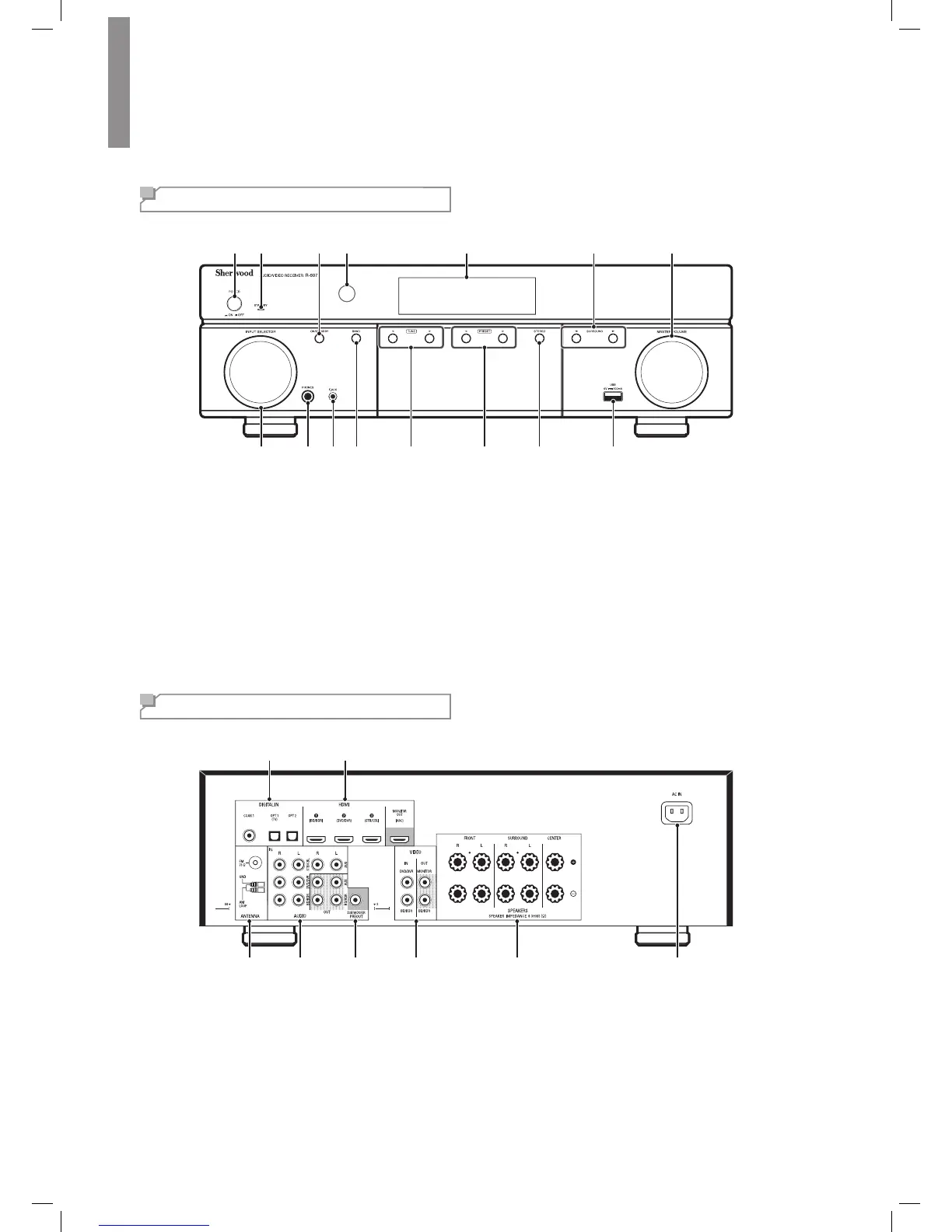

Передняя панель
8 9 10 11 14 15
1 2 3 4 5 6 7
12 13
1
Основной выключатель электропитания
2
Индикатор режима ожидания
3
Переключатель вкл./режим ожидания
4
ИК-датчик
5
Дисплей
6
Кнопки выбора режимов объемного звука
7
Основной регулятор уровня громкости
8
Селектор входных разъемов
9
Разъем для наушников
10
Входной разъем «F.AUX»
11
Кнопка выбора диапазона
12
Кнопки настройки вверх/вниз
13
Кнопки выбора предустановок
14
Кнопка режима стерео
15
USB-разъем
Задняя панель
3 4 5 6 7 8
1 2
1
Цифровые аудиоразъемы
2
Разъемы HDMI
3
Разъемы тюнера антенны
4
Аналоговые аудиоразъемы
5
Разъемы для подключения сабвуфера
6
Разъемы для композитного видеосигнала
7
Разъемы для подключения динамиков
8
Входной разъем для подключения электропитания
переменного тока
