0 400 600200 800 1.000
100
10
1
Funktionsreserve
Abstand in mm
2
90%/90%
18%/90%
1

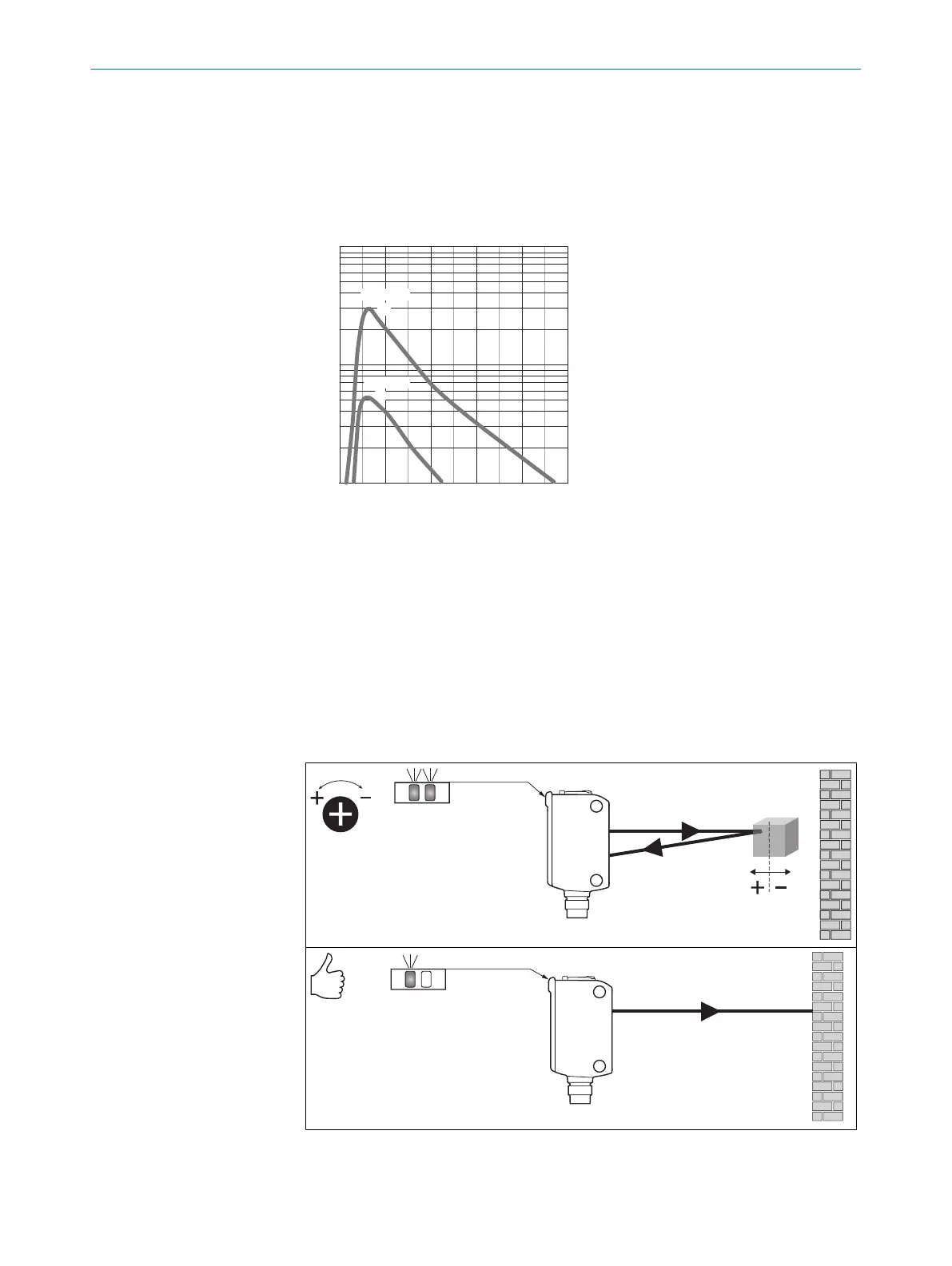

Figura 20: IR: Distância de comutação de até
900 mm
1
Distância de comutação no preto, 6% de remissão
2
Distância de comutação no cinza, 18% de remissão
3
Distância de comutação no branco, 90% de remissão
3 Configuração da distância de comutação
A sensibilidade (distância de comutação) é ajustada com o potenciômetro (tipo: 270°).
Rotação no sentido horário: aumento na sensibilidade (distância de comutação); rotação
no sentido anti-horário: redução na sensibilidade (distância de comutação). Recomenda‐
mos colocar o objeto dentro da distância de comutação. Depois que a sensibilidade for
definida, remova o objeto do caminho do feixe de luz. A saída de comutação é alterada.
Tabela 15: Configuração da distância de comutação
O sensor está ajustado e pronto para a operação.
COLOCAÇÃO EM OPERAÇÃO
36
8021850 | SICK
Subject to change without notice
