0 400 600200 800 1.000
100
10
1
Funktionsreserve
Abstand in mm
2
90%/90%
18%/90%
1

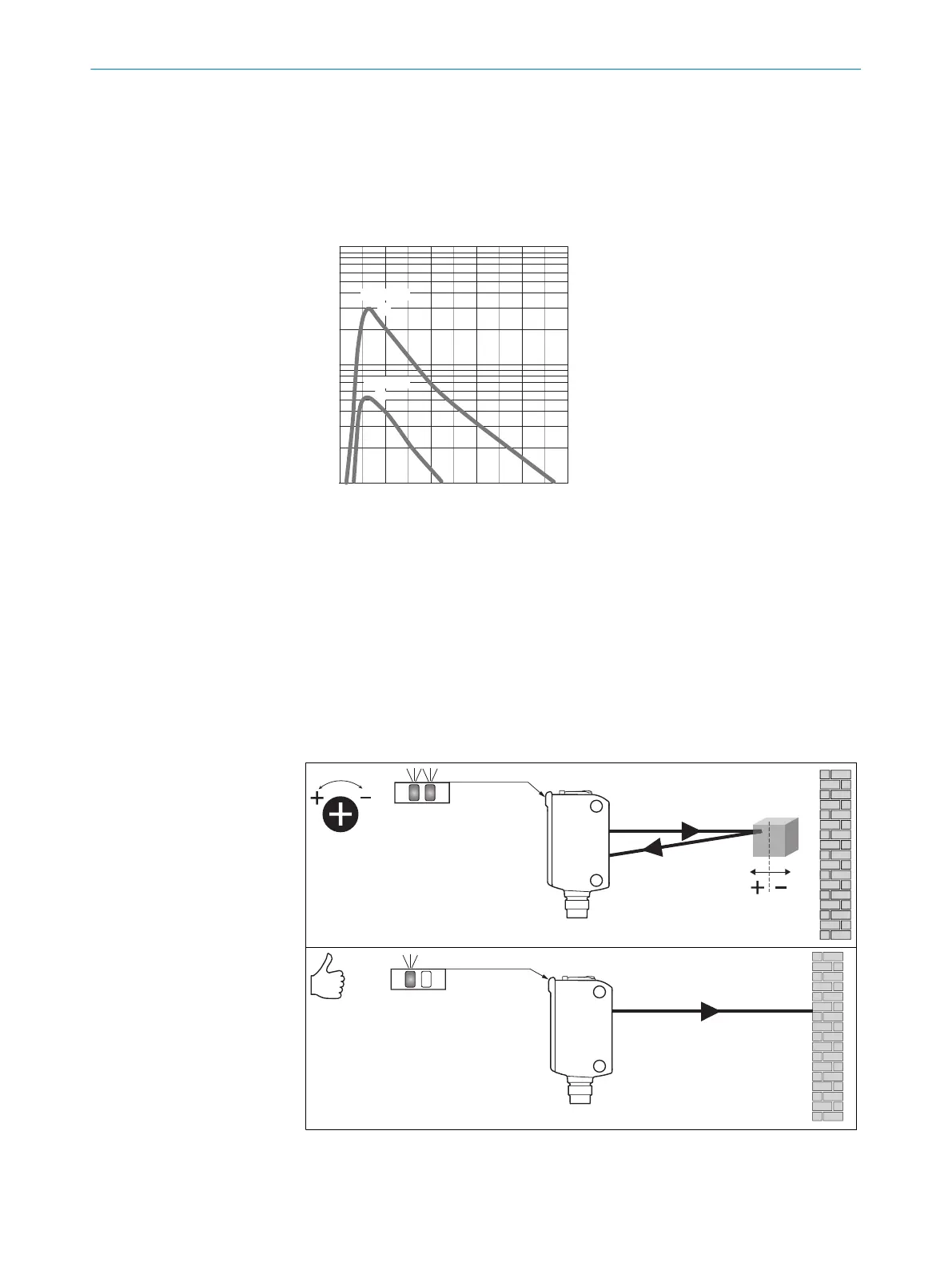

Figura 30: IR: Distancia de conmutación de
hasta 900 mm
1
Distancia de conmutación sobre negro, 6% de reflectancia
2
Distancia de conmutación sobre gris, 18% de reflectancia
3
Distancia de conmutación sobre blanco, 90% de reflectancia
3 Ajuste de la distancia de conmutación
La sensibilidad (distancia de conmutación) se ajusta mediante el potenciómetro (tipo:
270°). Rotación en el sentido horario: sensibilidad (distancia de conmutación) aumen‐
tada; rotación en sentido antihorario: sensibilidad (distancia de conmutación) reducida. Se
recomienda colocar el objeto dentro de la distancia de conmutación. Una vez ajustada la
sensibilidad, retire el objeto del recorrido del haz. La salida conmutada cambia.
Tabla 23: Ajuste de la distancia de conmutación
El sensor se ha ajustado y está listo para el funcionamiento.
56
PUESTA EN SERVICIO
64
8021850 | SICK
Subject to change without notice
