Ingresso test
Entrata di prova: i sensori WT34-B / -V dispongono di un’entrata di prova (“TE” o “test”
nello schema di collegamento [v. "WT34-Bxxx, WT34-Vxxx", pagina 81 e v. tabella 7]),
tramite la quale l’emettitore può essere disattivato e in questo modo il funzionamento
regolare del sensore può venire controllato. In caso di uso di connettori femmina con
indicatori LED si deve prestare attenzione che TE sia occupata nella relativa modalità.
Se l’oggetto viene rilevato, attivare l’entrata di prova (vedi schema di collegamento [v.
"WT34-Bxxx, WT34-Vxxx", pagina 81 e v. tabella 7], PNP: TE → M). Il LED di emissione
si spegne, ovvero viene simulato il rilevamento di nessun oggetto. Per verificare il
funzionamento, osservare la seguente tabella. Se l’uscita di commutazione non si
comporta conformemente alla tabella seguente, verificare le condizioni d’impiego. Vedi
paragrafo Diagnostica delle anomalie.

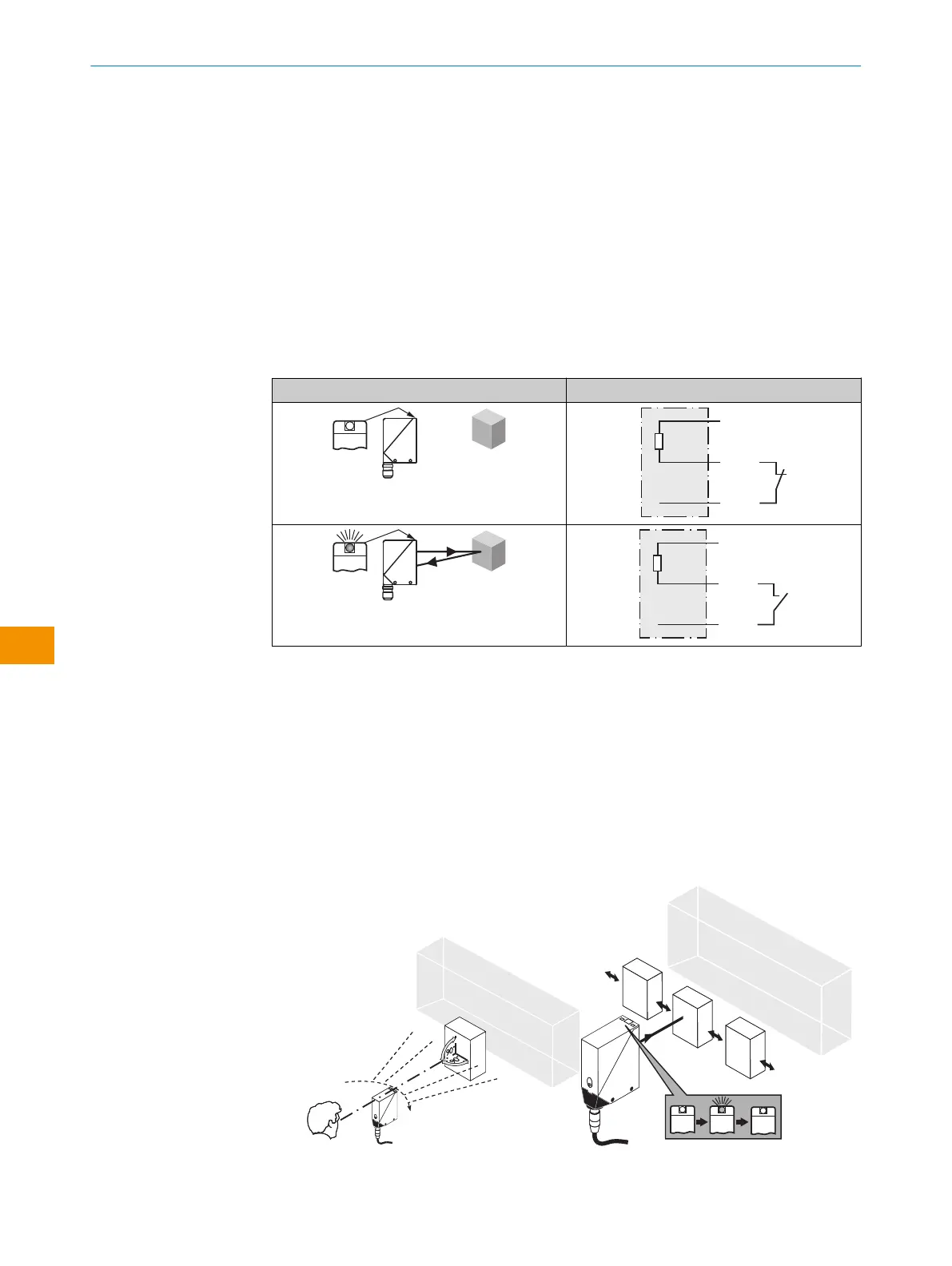

Tabella 7: Test
Test
+ (L+)
Test
– (M)
+ (L+)
Test
– (M)
7 Messa in servizio
1 Orientamento
WT34-Xx4x, -Xx5x: orientare il sensore sull’oggetto. Scegliere la posizione in modo tale che
il raggio di luce rosso emesso colpisca il centro dell’oggetto. Fare attenzione che l’apertura
ottica del sensore (frontalino) sia completamente libera [vedi figura 3 e figura 4].
WT34-Xx1x, -Xx2x: orientare il sensore sull’oggetto. Scegliere la posizione in modo tale
che la luce infrarossa (non visibile) colpisca il centro dell’oggetto. L’orientamento corretto
può essere rilevato solo tramite l’indicatore LED. A tale proposito vedi figura 3 e figura 4.
Si deve fare attenzione che l’apertura ottica del sensore (frontalino) sia completamente
libera.
