2 Distanza di lavoro
La serie WT34 comprende sensori fotoelettrici energetici con soppressione di sfondo. In
funzione del coefficiente di riflessione dell’oggetto da rilevare e dell’eventuale sfondo pre‐
sente, deve essere rispettata una distanza minima (y) tra la distanza di lavoro impostata
(x) e lo sfondo.
Coefficiente di riflessione: 6% = nero 1, 18% = grigio 2, 90% = bianco 3 (riferito al
bianco standard secondo DIN 5033). Si consiglia di effettuare l’impostazione con un
oggetto a basso coefficiente di riflessione.
La distanza minima (= y) per la soppressione di sfondo può essere determinata in base al
diagramma [ figura 5 1] nel modo seguente:
Esempio: x = 600 mm, y = 4.5 => 4.5 % di 600 mm = 27 mm. Questo significa che lo
sfondo viene soppresso a partire da una distanza > 627mm dal sensore.
10
8
6
4
2
0
6%/90%
18%/90%
90%/90%
mm 200 400 600 800 1000 1200 1400
Distance in mm
1
2
3
y
x

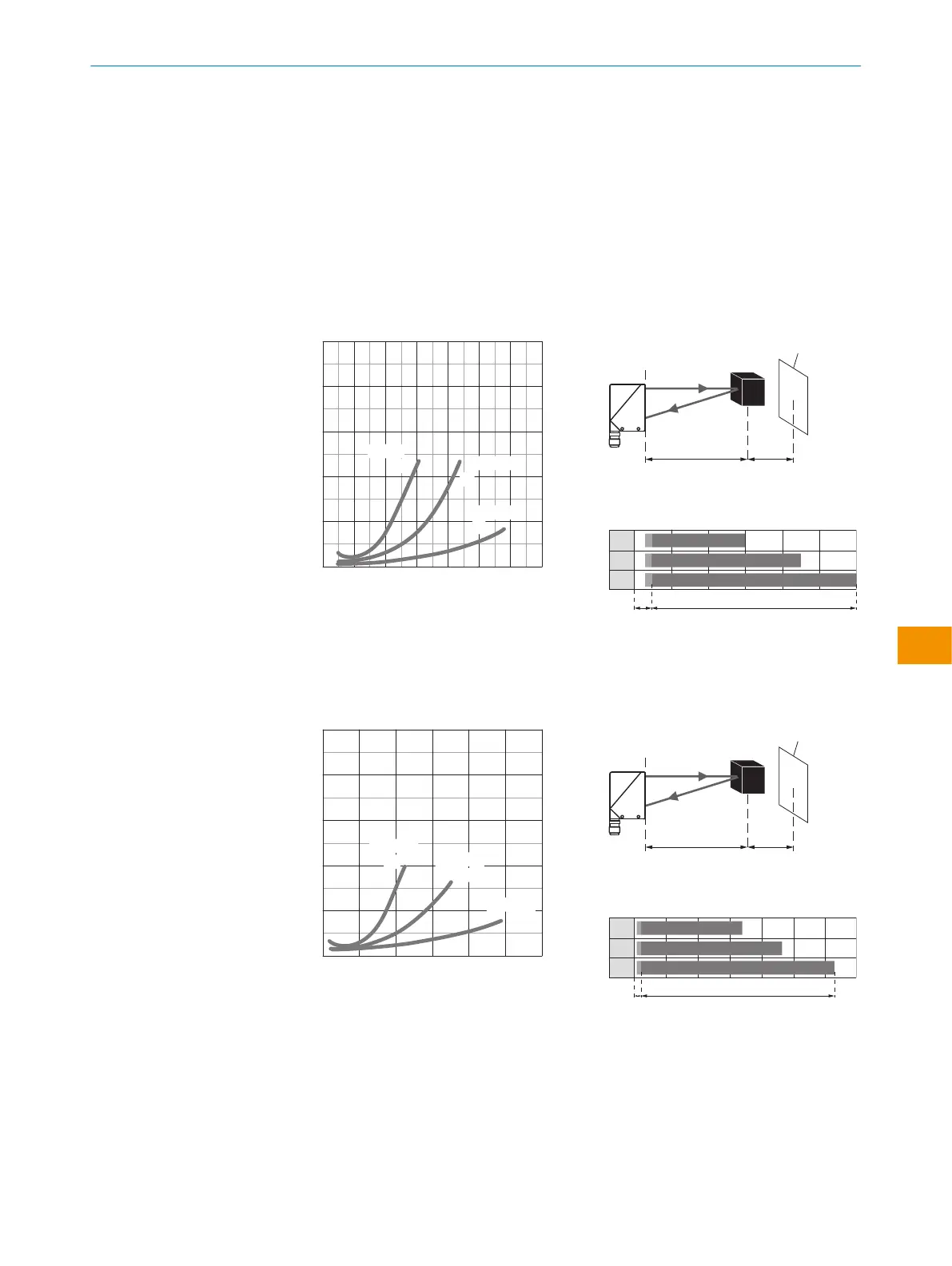

Figura 5: WT34-Xx4x, -Xx5x, luce rossa
yx
white back-
ground (90%)
x = 600mm, y = 27mm
(= 4,5% di 600mm)
100 600
100 900
100 1,200
1
2
3
A B
A = distanza di rilevamento (in fun‐
zione del coefficiente di riflessione degli
oggetti)
B = intervallo di regolazione
10
8
6
4
2
0
6%/90%
18%/90%
90%/90%
mm 500 1000 1500 2000 2500 3000
Distance in mm
1
2
3
y
x
Figura 6: WT34-Xx1x, -Xx2x, luce infra‐
rossa
yx
white back-
ground (90%)
x = 1.000mm, y = 30mm
(= 3% di 1.000mm)
100 1,300
100 1,800
100 2,500
1
2
3
A B
A = distanza di rilevamento (in fun‐
zione del coefficiente di riflessione degli
oggetti)
B = intervallo di regolazione
