3 Regolazione distanza di lavoro
Sensore con potenziometro: aprire il coperchio e la calotta protettiva del sensore, osser‐
vare che non penetri dello sporco nel dispositivo.
Con il potenziometro (tipo: senza battuta) viene regolata la distanza di lavoro. Rotazione
verso destra: innalzamento della distanza di lavoro, rotazione verso sinistra: riduzione della
distanza di lavoro. Si consiglia di inserire nell’oggetto la distanza di lavoro, ad es. vedi
tabella 8. In seguito all'impostazione della distanza di lavoro, allontanare l'oggetto dalla
traiettoria del raggio, lo sfondo viene quindi soppresso e l'uscita di commutazione cambia
[vedi figura 5 e figura 6].

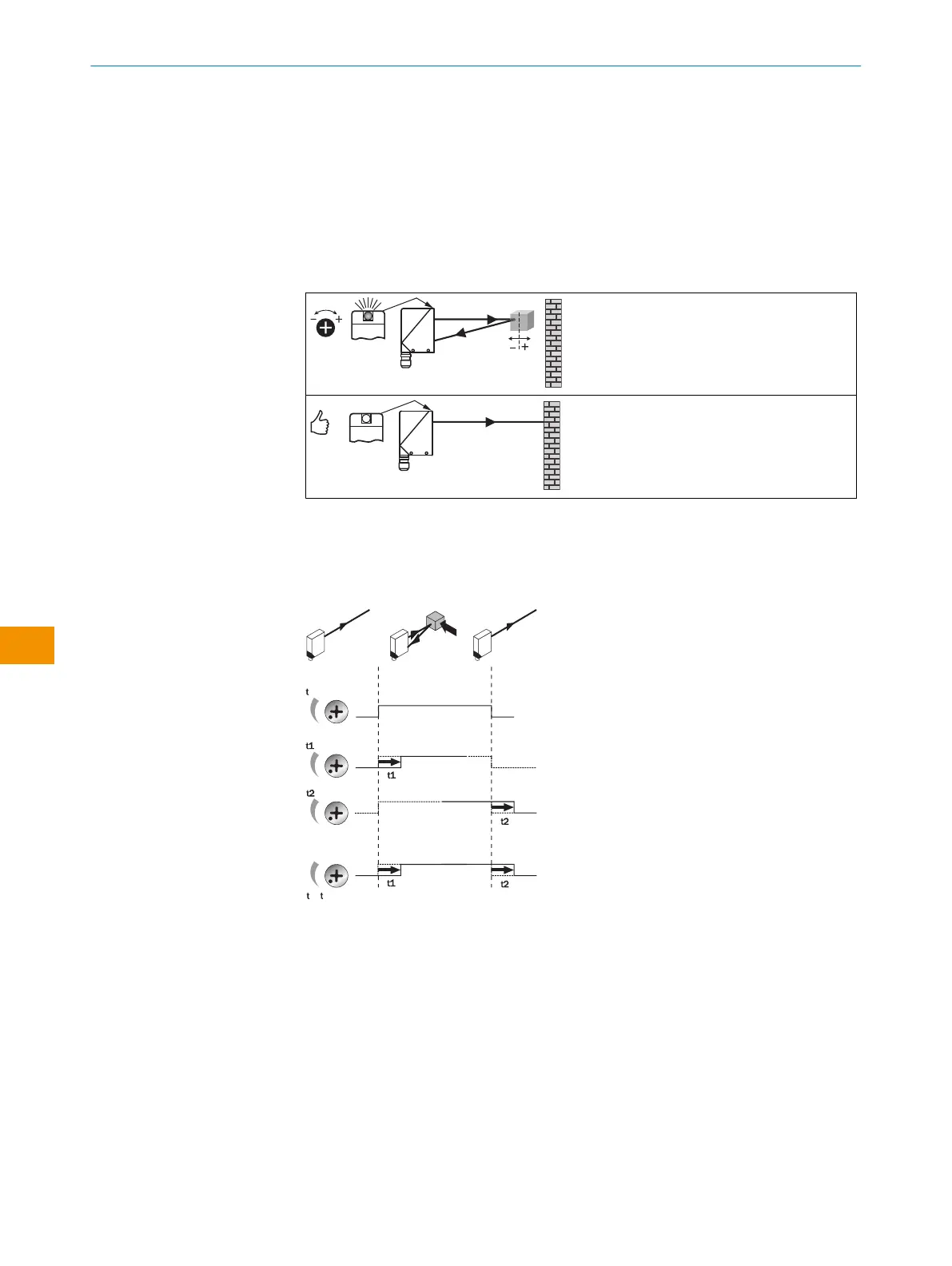

Tabella 8: Regolazione distanza di lavoro
Il sensore è impostato e pronto per il funzionamento.
4 Regolazione funzioni temporali
WT34: t0 = nessun ritardo, t1 = ritardo, t2 = ritardo; per -R vale: 0 = relè inattivo, 1 = relè
attivo. Selettore tempo di ritardo, da impostare nel dispositivo secondo il grafico seguente:
Scale temporali: regolabili da 0,5 a 10s.
0
1 2
+
0.5 ... 10 sec.
0.5 ... 10 sec.
0.5 ... 10 sec.
Figura 7: Funzioni temporali
8 Dispositivi con particolari caratteristiche
WT34-V210S01, WT34-R210S02: preimpostato su dark on
WT34-B400S04: preimpostato su funzionamento light on, dimensioni punto luminoso
ca. Ø 15mm (1m)
WT34-R210S06: soppressione delle zone vicine (nessun rilevamento tra 0 e 80mm)
WT34-R220S07: copertura nera tra emettitore e ricevitore
ISTRUZIONI PER L’USO
86
I S T R U Z I O N I P E R L U S O | WT34 8009202.1DM8/2022-09-05 | SICK
Contenuti soggetti a modifiche senza preavviso
