Siemens VB578D0S0 User Manual

Montageanleitung de
27
Bei Falschanschluss kann das Gerät beschädigt
werden.
2.
Das Gerät nur an eine Netzspannung zwischen 220
und 240V anschließen.
3.
Die Adern der Netzanschlussleitung entsprechend
der Farbcodierung anschließen:
‒ grün-gelb = Schutzleiter
‒ blau = Neutral- ("Null-") Leiter
‒ braun = Phase (Außenleiter)
Geräte-Anschlusswerte
Je nach Gerätemodell können Sie einen anderen Anschluss wählen. In diesem Fall müssen Sie das Gerät mit der
Netzanschlussleitung gemäß des Anschlussdiagramms auf der Geräterückseite anschließen.
Sicherstellen, dass die Netzanschlussleitung dem Typ H05VV-F oder höher entspricht. Den erforderlichen Adernquer-
schnitt entsprechend der Strombelastung bestimmen. Bei Bedarf Kupferbrücken einbauen. Falsche Verbindungen
können das Gerät beschädigen.
Geräte-Anschlusswert Absicherung min. bei 1~ Absicherung min. bei 2/3N~
3,3kW 16A
4,2kW 20A 12A

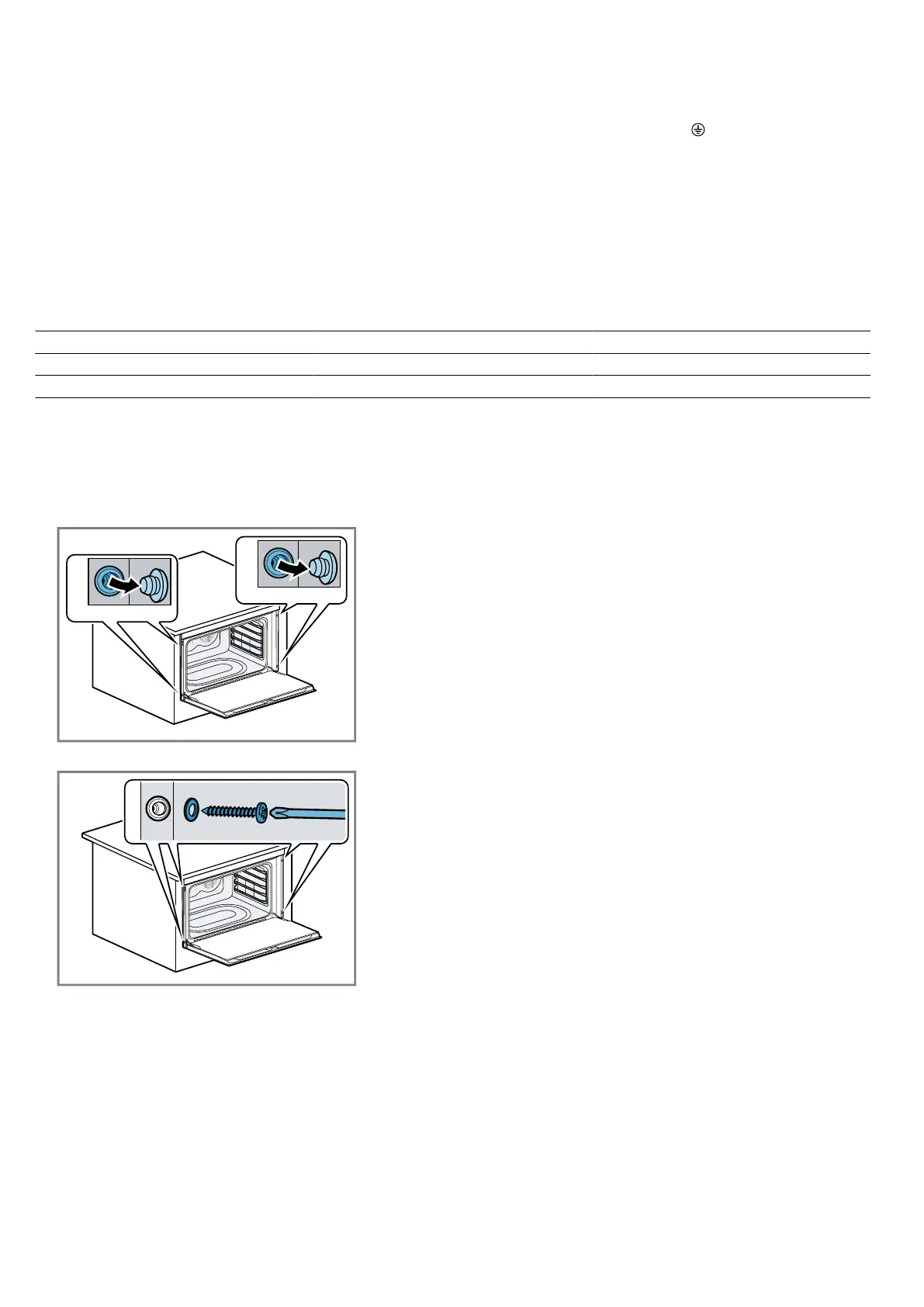

19.8 Gerät einbauen
1.
Das Gerät einschieben und mittig ausrichten.
Das Anschlusskabel nicht knicken.
2.
Die Backofentür ganz öffnen.
3.
Die Schutzdeckel entfernen.
4.
Das Gerät am Möbel festschrauben.
5.
Die Schutzdeckel aufsetzen.
Hinweis:Nie den Spalt zwischen der Arbeitsplatte und
dem Gerät durch zusätzliche Leisten verschließen.
19.9 Gerät ausbauen
1.
Das Gerät spannungslos machen.
2.
Die Befestigungsschrauben lösen.
3.
Das Gerät leicht anheben und herausziehen.

Siemens VB578D0S0 Specifications

General

Oven size	Large
Oven type	Electric
Cleaning type	Pyrolytic
Pyrolyze power	10960 W
Number of ovens	1
Total oven power	- W
Microwave cooking	-
Oven thermostat range	50 - 280 °C
Top and bottom heating	Yes
Number of cooking programs	10
Total oven(s) interior capacity	112 L
Maximum temperature (conventional)	280 °C
Current	20 A
Connected load	4200 W
AC input voltage	220 - 240 V
Energy efficiency index (EEI)	81.4
Energy consumption (conventional)	0.83 kWh
Energy consumption (forced convection)	1.4 kWh
Door hinge	down
Cord length	1.15 m
Control type	Rotary, Touch
Display type	LCD
Certification	CE
Door material	Glass
Product color	Black
Control position	Front
Appliance placement	Built-in
Door temperature (max)	40 °C
Effective tray surface area	1830 cm²
Clock type	Electronic
Lamp type	Halogen
Package depth	680 mm
Package width	968 mm
Package height	693 mm

Weight and Dimensions

Depth	570 mm
Width	896 mm
Height	594 mm
Weight	60500 g
Depth with door open	1029 mm
Installation compartment depth	560 mm
Installation compartment width	864 mm
Installation compartment height	604 mm
Interior dimensions (W x D x H)	724 x 417 x 371 mm
Installation compartment width (min)	860 mm
Installation compartment height (min)	600 mm
