Установка
119 / 196
3 Установка
3.1 Общая информация по монтажу
Для монтажа фотометра и блока управления используйте подробные габаритные чертежи.
l Расстояние между фотометром и источниками мешающего света > 2м.
l Посредством подходящего монтажного положения предотвратите образования пузырьков
газа на головке датчика.
l Расстояние от фотометра до изгибов труб и элементов, изменяющих поперечное сечение,
> 1м.

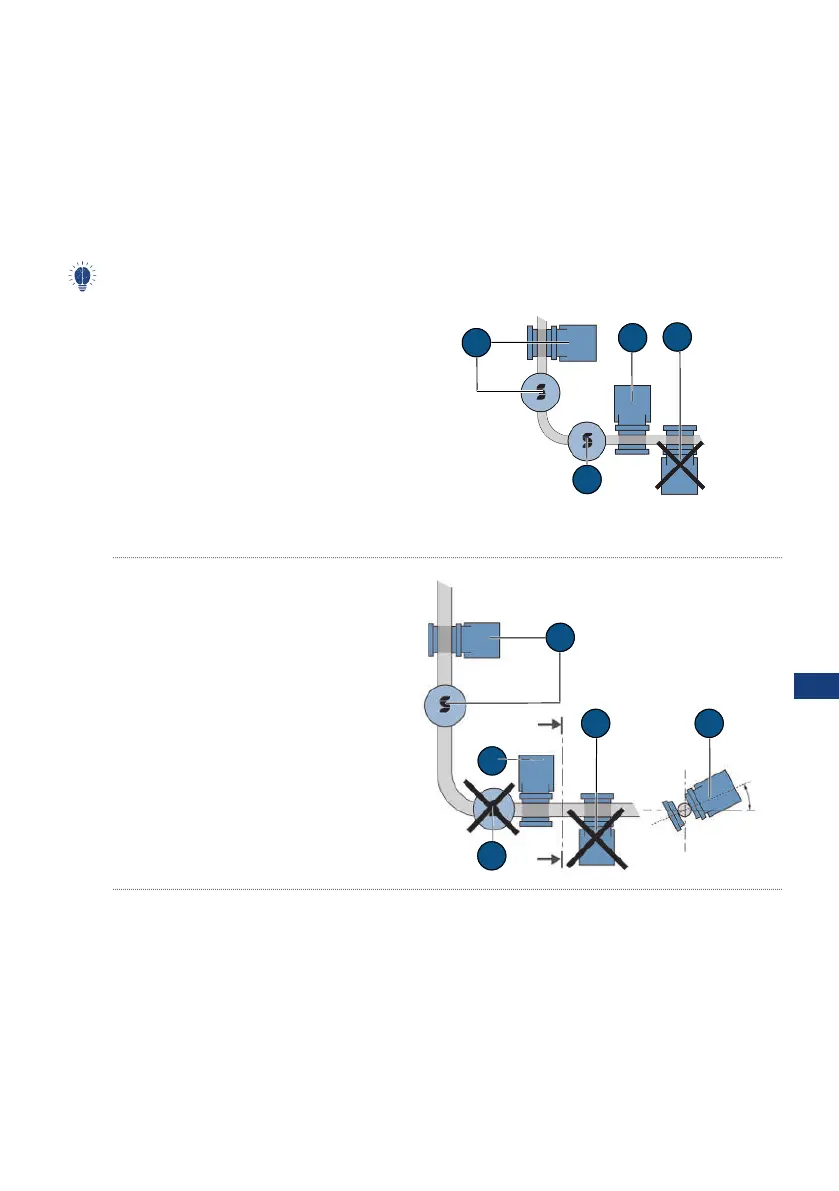

3.2 Монтажное положение фотометра
При вертикальной установке штекеры должны быть направлены вниз. При горизонтальной
установке штекеры должны располагаться слева.
В технологическом трубопроводе
Монтажное положение (A) и (B): разре-
шено
Монтажное положение (C): разрешено
при следующих условиях.
l Температура технологической среды:
от -10 до +80°C
120°C макс. 2ч
150°C макс. 1ч
l Непрерывный поток технологической
среды при давлении > 2бар
Монтажное положение (D): недопустимо
C
B
D
A
В соответствии с требованиями
EHEDG (Европейская группа
гигиенического проектирования и
инжиниринга)
Монтажное положение (A), (C) и (E): раз-
решено
Монтажное положение (B) и (D): недопу-
стимо
D 1
A
A
E
> 3°
B
C
E
E
