SIGRIST TurBiScat PM 40 Brief Instructions

Установка
120 / 196

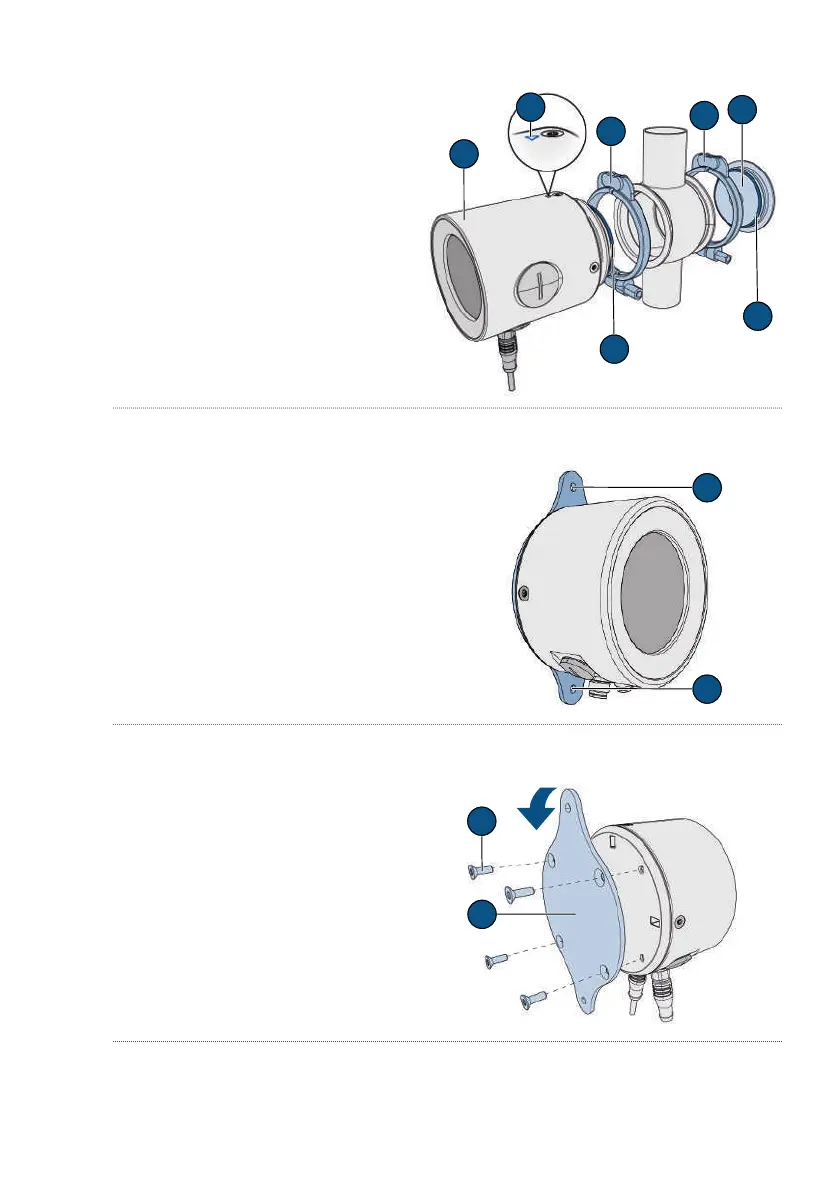

3.3 Монтаж на подключении VARINLINE
®
u Установите фотометр (1) с уплотнени-
ем (7) и складным кольцом (3) на под-
ключение VARINLINE
®
.
u Убедитесь, что маркировка (2) указы-
вает в направлении потока.
u Установите запорную пластину (5) с
уплотнением(6) и складным кольцом
(4) на подключение VARINLINE
®
.
1
2
3
4
5
6
7
3.4 Монтаж SiDis AD 40
3.4.1 Настенный монтаж
u Закрепите SiDis AD 40 на стене двумя
винтами (1) согласно габаритному
чертежу.
1
1
3.4.2 Поворот монтажной панели
При необходимости монтажную панель можно повернуть на 90° следующим образом.
u Открутите четыре винта (2).
u Поверните монтажную панель (1) в
требуемое положение.
u Закрепите четырьмя винтами (2).
2
1
