Монтаж электрооборудования
121 / 196
4 Монтаж электрооборудования
ОПАСНОСТЬ
Опасность из-за неправильного подключения рабочего напряжения.
Неправильное подключение электрического рабочего напряжения может быть опасным для
жизни. Это также может повредить систему.
u Подключение должно выполняться специалистом в соответствии с местными норматив-
ными документами.
u Установите рядом с источником питания устройство отключения используемого устрой-
ства от сети. Устройство отключения должно быть легкодоступным и промаркирован-
ным.
u Используйте экранированные кабели и соедините экран кабеля с заземлением.

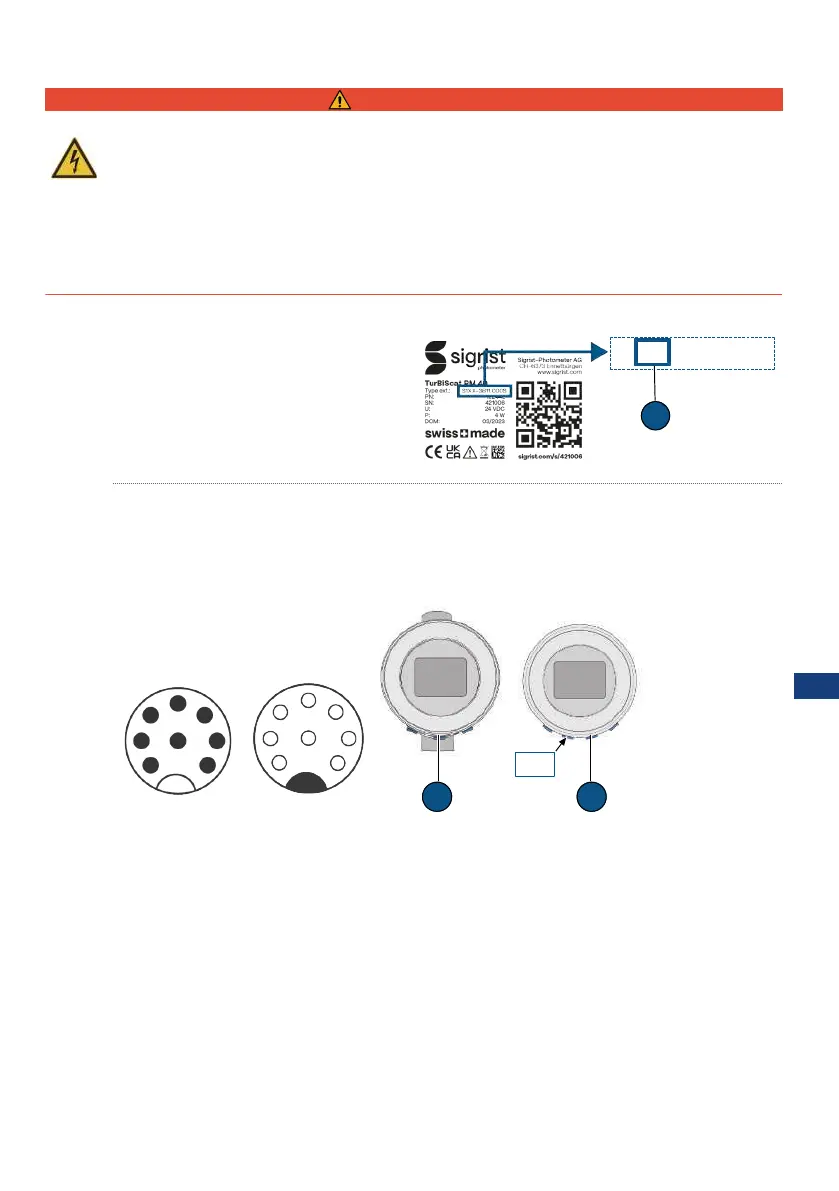

4.1 Идентификация модуля связи
Данные встроенного модуля связи указа-
ны на типовой табличке [}118]. Возмож-
ны следующие коды (1): IO=EG_IO|
PE=EG_PoE| PB=EG_Profibus|
PN=EG_Profinet
4.2 Подключение фотометра
Различают два варианта исполнения:
l фотометр (PM) со встроенным дисплеем и соединениями
1)
l фотометр (PM) без дисплея, подключенный к SiDis AD 40
2)
4.2.1 EG_IO
1
2
8
3
4
5
6
7
Male (A)
A A
PM SiDis
PM
Female PM
3
7
2
1
8
4
6
5
1) 2)
№ штекерного контакта 1 2 3 4 5 6 7 8
(A) M12 8-полюсный штекер с A коди-
ровкой
GND 24В IO6 IO4 IO2 IO3 IO1 IO5
RS485-Modbus RTU
(с/без подключения 120Ом)
B А
Цифровой вход 5–28В пост. тока x x
Цифровой выход «High Side Switch»
макс. 20 мА
x x x x
Токовый выход 0/4–20, макс. 700Ом x x x x
