SIGRIST TurBiScat PM 40 Brief Instructions

Montaż
184 / 196
3 Montaż
3.1 Ogólne informacje dotyczące montażu
Do montażu fotometru i urządzenia obsługowego należy użyć szczegółowych arkuszy wymiaro-
wych.
l Odległość pomiędzy fotometrem a źródłem światła zakłócającego >2m.
l Aby uniknąć tworzenia się pęcherzyków gazu na głowicy czujnika, należy zastosować odpo-
wiednią pozycję montażową.
l Odległość pomiędzy fotometrem a zagięciami przewodów i elementami zmieniającymi przekrój
>1m.

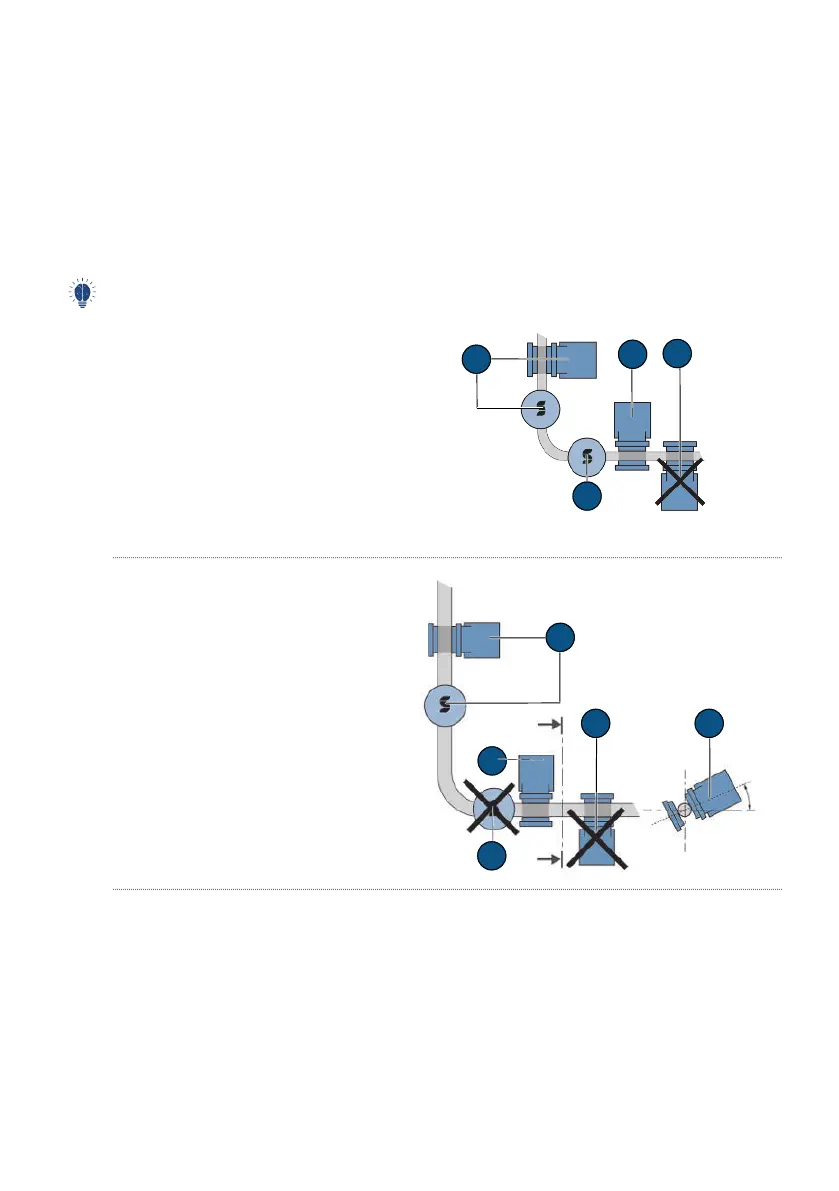

3.2 Pozycja montażowa fotometru
W przypadku montażu pionowego wtyczki muszą być skierowane w dół. W przypadku montażu po-
ziomego wtyczki muszą znajdować się po lewej stronie.
W linii technologicznej
Pozycja montażowa(A) i (B): Dozwolone
Pozycja montażowa(C): Dopuszczalna w
następujących warunkach:
l Temperatura medium:
– -10 ... +80°C
– 120°C maks. 2godz.
– 150°C maks. 1godz.
l Ciągły przepływ medium przy ciśnieniu
>2bar
Pozycja montażowa(D): Niedopuszczalna
C
B
D
A
Zgodność z EHEDG
Pozycje montażowe(A), (C) i (E): Dozwolo-
ne
Pozycja montażowa(B) i (D): Niedopusz-
czalna
D 1
A
A
E
> 3°
B
C
E
E
