Montaż
185 / 196

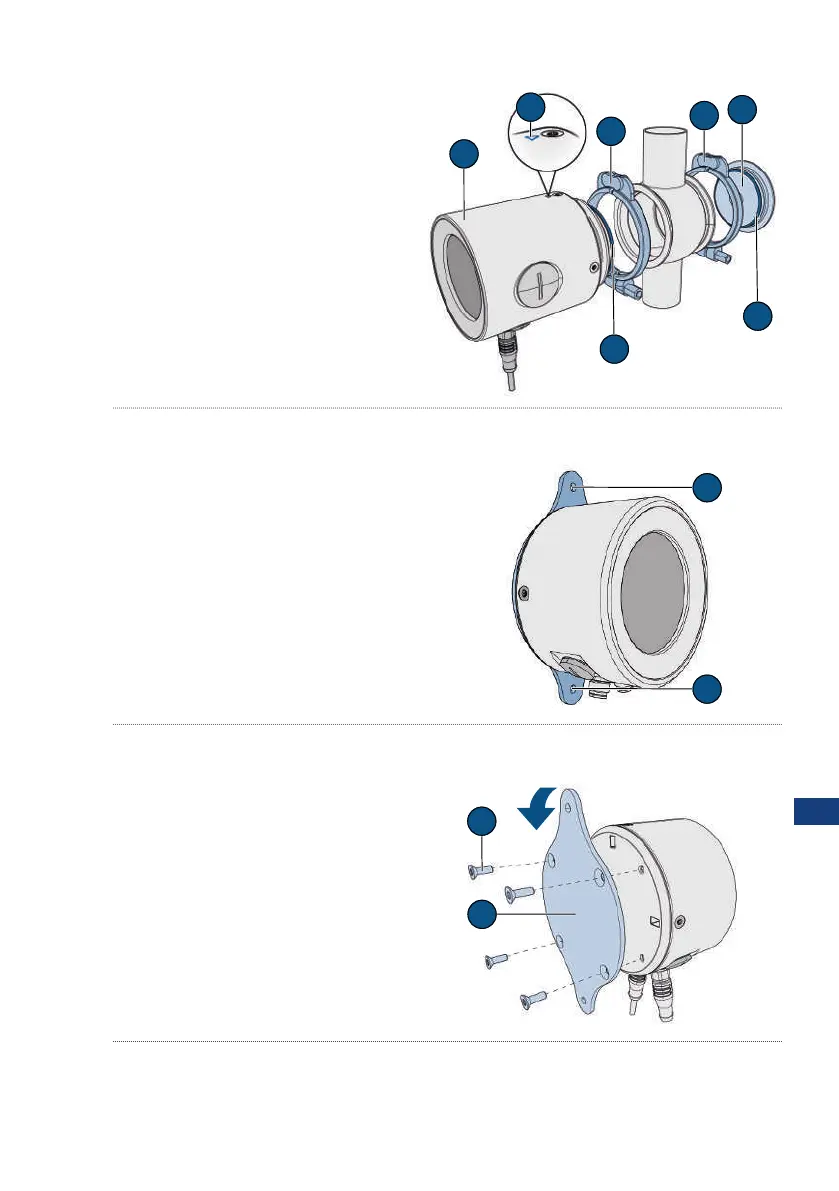

3.3 Montaż w złączu VARINLINE
®
u Zamontować fotometr(1) wraz z
uszczelką(7) i pierścieniem składa-
nym(3) w złączu VARINLINE
®
.
u Upewnić się, że oznaczenie(2) skiero-
wane jest w kierunku przepływu.
u Zamontować płytę zamykającą(5) wraz
z uszczelką(6) z pierścieniem składa-
nym(4) w złączu VARINLINE
®
.
3.4 Montaż SiDis AD 40
3.4.1 Montaż przyścienny
u Zamontować SiDis AD 40 do ściany za
pomocą dwóch śrub(1) zgodnie z arku-
szem wymiarów.
3.4.2 Obracanie płyty montażowej
W razie potrzeby można obrócić płytę montażową o 90° w następujący sposób:
u Poluzować cztery śruby(2).
u Obróć płytę montażową(1) do żądanej
pozycji.
u Zamocować czterema śrubami(2).
