SKR 800 C3

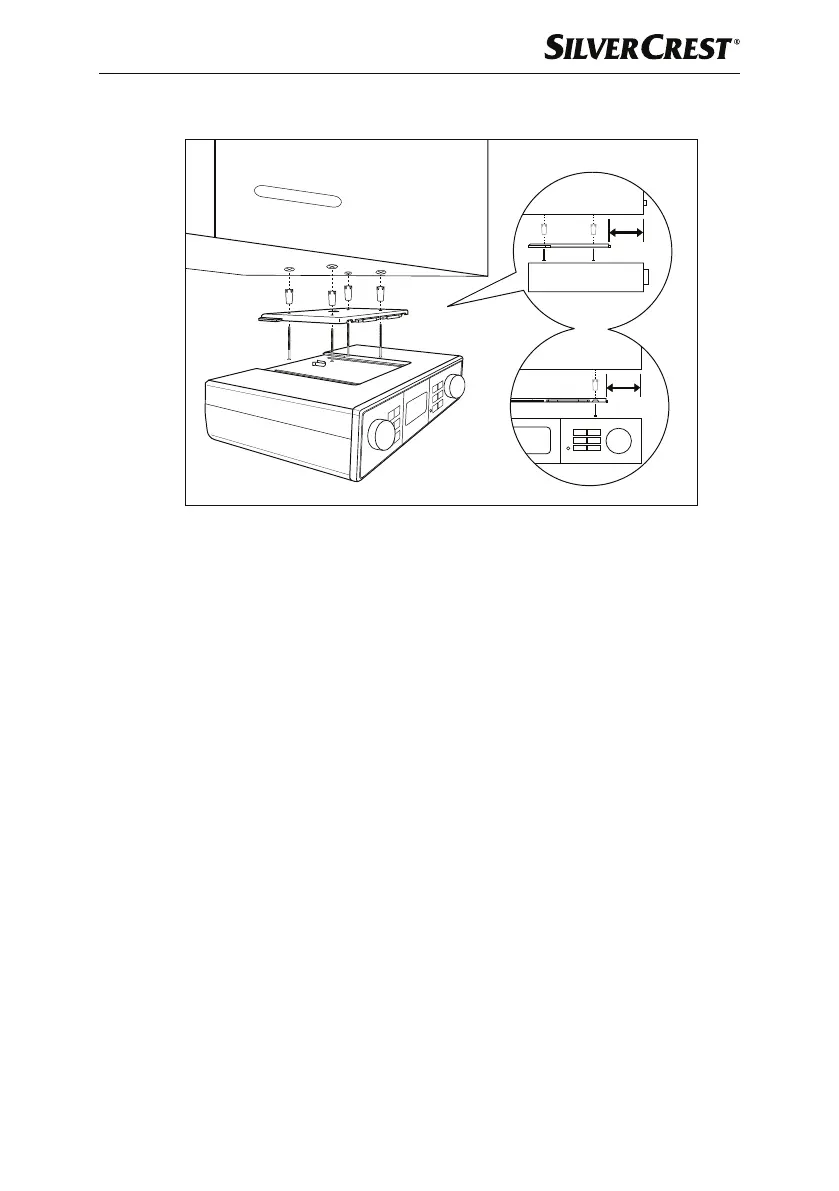

Montage unter einem Hängeschrank
3,1 cm
6,3 cm
Sie können das Gerät mit der mitgelieferten Montageplatte u z.B. unter einem
Hängeschrank montieren. Zur Montage des Gerätes gehen Sie wie folgt vor:
♦ Schieben Sie die Montageplatte
u nach hinten und nehmen Sie sie vom Gerät
ab.
♦ Suchen Sie eine geeignete Anbaustelle für das Gerät aus (siehe auch Kapitel
„Anforderungen an den Aufstellort“).
♦ Halten Sie die Montageplatte
u unter die Anbaustelle. Dabei sollte sich
die Vorderkante der Montageplatte
u ca. 3,1cm hinter der Front des
Hängeschrankes befinden, damit das Gerät nach der Montage bündig
mit dem Hängeschrank abschließt. Die Seitenkanten der Montageplatte
u
müssen einen Abstand von ca. 6,3cm zu angrenzenden Schränken oder
Wänden haben.
♦ Markieren Sie die 4 Befestigungspunkte mit einem Stift.
♦ Erzeugen Sie mit einem Dorn oder Nagel jeweils eine kleine Vertiefung
an den Markierungen. Bohren Sie bei Hartholz eine kleine Vertiefung mit
einem ∅ 2,5 mm Holzbohrer in die Markierungen.
♦ Setzen Sie wahlweise die mitgelieferten Abstandshalter
f zwischen Hänge-
schrank und der Montageplatte. Bei Verwendung der Abstandshalter
f,
benötigen Sie die langen Befestigungsschrauben g.
♦ Schrauben Sie die Montageplatte u mit den mitgelieferten Befestigungsschrau-
ben (g oder h) fest.
♦ Schieben Sie das Gerät mit der Oberseite auf die Montageplatte u, bis es
hörbar einrastet.
♦ Prüfen Sie den sicheren Sitz des Gerätes und verlegen Sie das Netzkabel
o
und die Wurfantenne i sicher.
