22
FR

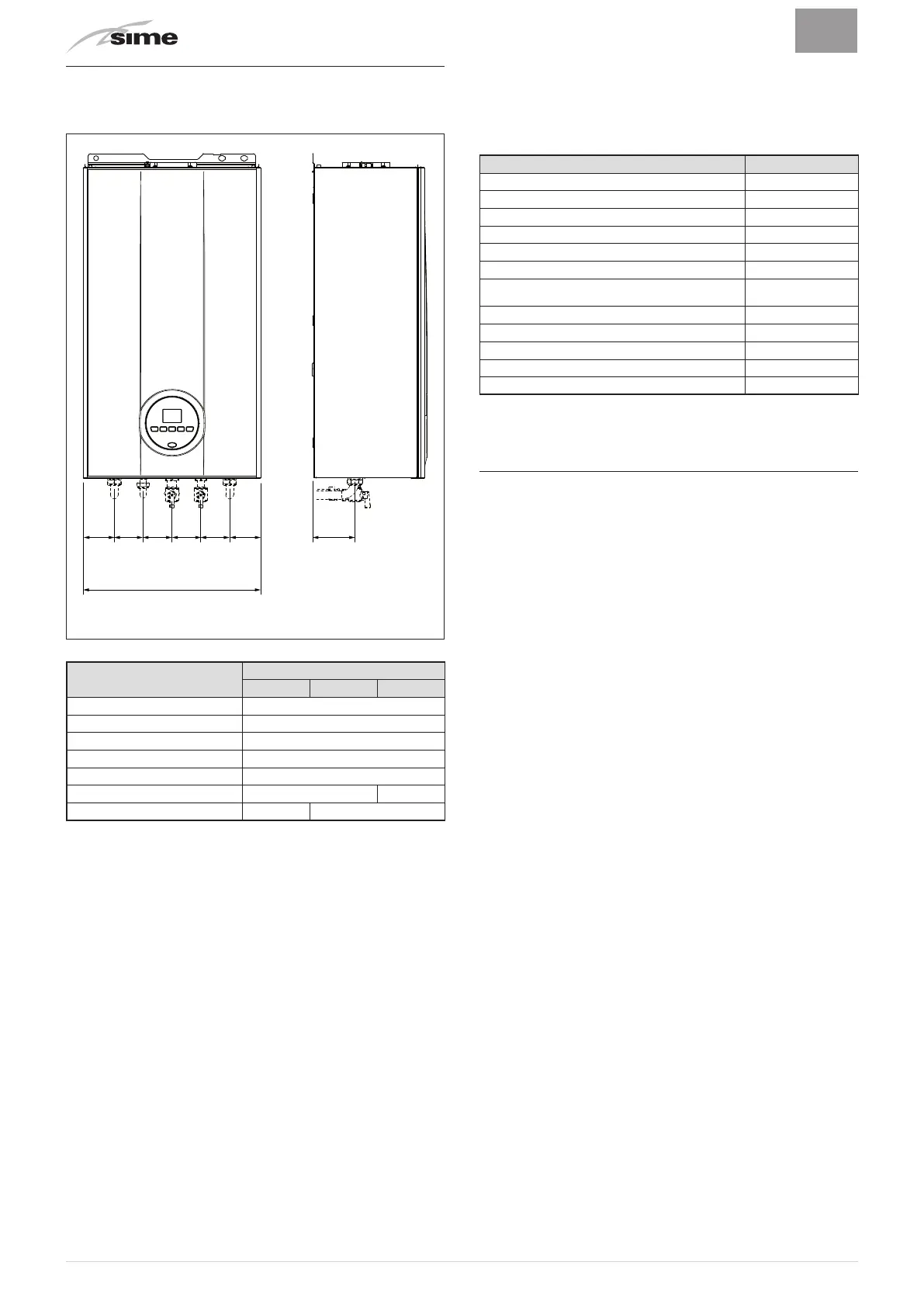

6.9 Raccordements hydrauliques
Les raccords hydrauliques ont les caractéristiques et les dimen-
sions indiquées ci-dessous.
A65 65 65 65 ==
L
M U G E R
Fig. 20
Description
Brava Slim BF
25 30 40
M - Départ de l'installation Ø 3/4" G
R - Retour de l'installation Ø 3/4" G
U - Sortie de l'eau sanitaire Ø 1/2" G
E - Entrée de l'eau sanitaire Ø 1/2" G
G - Alimentation au gaz Ø 3/4" G
A (mm) 95 180
L (mm) 400 450
6.9.1 Accessoires hydrauliques (en option)
Pour faciliter le raccordement hydraulique et celui du gaz entre les
chaudières et les installations, des accessoires indiqués dans le ta-
bleau sont disponibles et peuvent être commandés séparément de
la chaudière.
DESCRIPTION CODE
Plaque pour installation (25-30 kW) 8075441
Plaque pour installation (40 kW) 8075438
Kit de coudes 8075418
Kit coudes et robinets avec raccords de DIN à SIME 8075443
Kit robinets 8091806
Kit robinets avec raccords de DIN à SIME 8075442
Kits de remplacement muraux de marques diffé
-
rentes
8093900
Kit solaire pour chaudièr
es instantanées 8105101
Kit de protection des raccords (25 kW) 8094530
Kit de protection des raccords (30kW) 8094531
Kit doseur de polysphospahtes 8101700
Kit de recharge du doseur 8101710
REMARQUE: les instructions des kits sont fournies avec l'accessoire
ou sont indiquées sur les emballages.
6.10 Alimentation du gaz
Les chaudières Brava Slim BF quittent l'usine spécialement prédis-
posées pour le gaz G20, ou pour le G30/G31. Les modèles pour G20
peuvent êtr
e transformés pour fonctionner avec G30/G31 en utili-
sant le «
kit de buses spécifique » (en option) fourni par Sime , sur
demande, séparément de la chaudière.
En cas de transformation du gaz utilisé, effectuez entièrement la
phase de
« CHANGEMENT DU GAZ UTILISABLE » de l'appareil.
Le raccordement des chaudières à l'alimentation du gaz doit être
effectué conformément aux Normes d'installation en vigueur dans
le pays d'utilisation de l'appareil.
Avant d'effectuer le raccordement, il est nécessaire de s'assurer
que :
– le type de gaz soit celui requis par l'appareil
– les tuyaux soient soigneusement propres
– le tuyau d'alimentation du gaz soit de dimension égale ou supé
-
rieure à celui du raccord de la chaudière (G 3/4”) et avec perte de
charge mineure ou égale à celle prévue entre l'alimentation du
gaz et la chaudière.
a
ATTENTION
Une fois l'installation terminée, vérifiez que les jonc-
tions effectuées sont étanches, comme le prévoient les
Normes d'inst
allation.
m
AVERTISSEMENTS
Sur la ligne du gaz, il est conseillé d'utiliser un filtre adé-
quat.
