6.11 Évacuation des fumées et aspiration de l'air comburant
Les chaudières Brava Slim BF doivent être dotées de conduits pour l'évacuation des fumées et l'aspiration de l'air comburant opportuns. Ces
conduits doivent être considérés partie intégrante de la chaudière et sont fournis par
Sime en kits accessoires, à commander séparément de
l'appareil en fonction des types autorisés et des exigences d'installation.

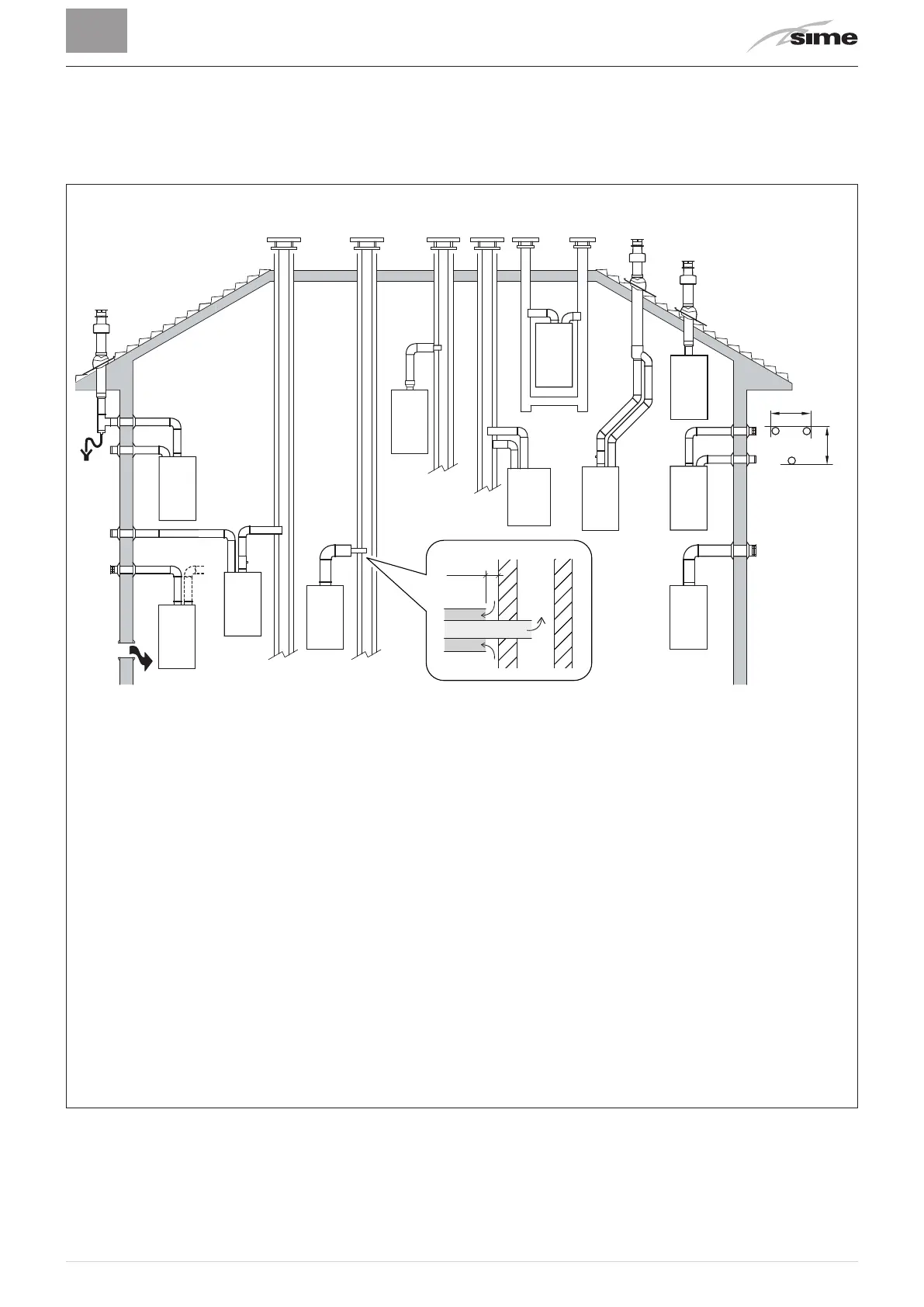

Types des évacuation autorisées
max 0,5 m
max 0,5 m
C32
C32X
C52
C52X
C82
C82X
C12
C12X
C12
C12X
B32P
C32
C32X
C42
C42X
C92
C42
C42X
5 cm
B22P
B52P
B22P-B52-B52P
Aspiration de l'air comburant à l'intérieur et évacuation
des fumées à l'extérieur.
REMARQUE: ouverture pour air comburant (6 cm
2
x kW).
B32P
Aspiration de l'air comburant en intérieur et évacuation
des fumées dans le conduit de cheminée simple.
REMARQUE: ouverture pour air comburant (15 cm
2
x kW).
C12-C12X
Évacuation des fumées murale concentrique. Les tuyaux
peuvent partir de la chaudière indépendants, mais les sor-
ties doivent être concentriques ou assez proches (à 50 cm)
afin d'être soumises à des c
onditions de vent semblables.
C32-C32X
Évacuation concentrique sur le toit. Sorties comme C12X.
C42-C42X
Évacuation et aspiration dans des conduits de cheminées
communs séparés mais soumis à des conditions de vent
identiques.
C52-C52X
Évacuation et aspiration séparées, murales ou sur le toit et
toutefois dans des zones de différentes pressions.
REMARQUE: l'évacuation et l'aspiration ne doivent jamais
être positionnées sur des murs opposés.
C82-C82X
Évacuation en conduit de cheminée simple ou commun et
aspiration murale.
C92
Évacuation et aspiration séparé en conduits partagés.
P: système d'évacuation des fumées conçu pour fonc-
tionner avec une pression positive.
X: appareils et évacuations des fumées relatives qui ré-
pondent aux exigences d'étanchéité allemandes.
Fig. 21
m
AVERTISSEMENTS
– Le conduit d'évacuation et le raccord du conduit de cheminée doivent être réalisés conformément aux Normes et à la Législation
Nationale et Locale en vigueur dans le pays d'utilisation de l'appareil.
– Il est obligatoire d'utiliser des conduits rigides, résistants à la température, à la condensation, aux sollicitations mécaniques et
étanches.
– Des conduits d'évacuation non isolés représentent des sources de danger potentielles.
