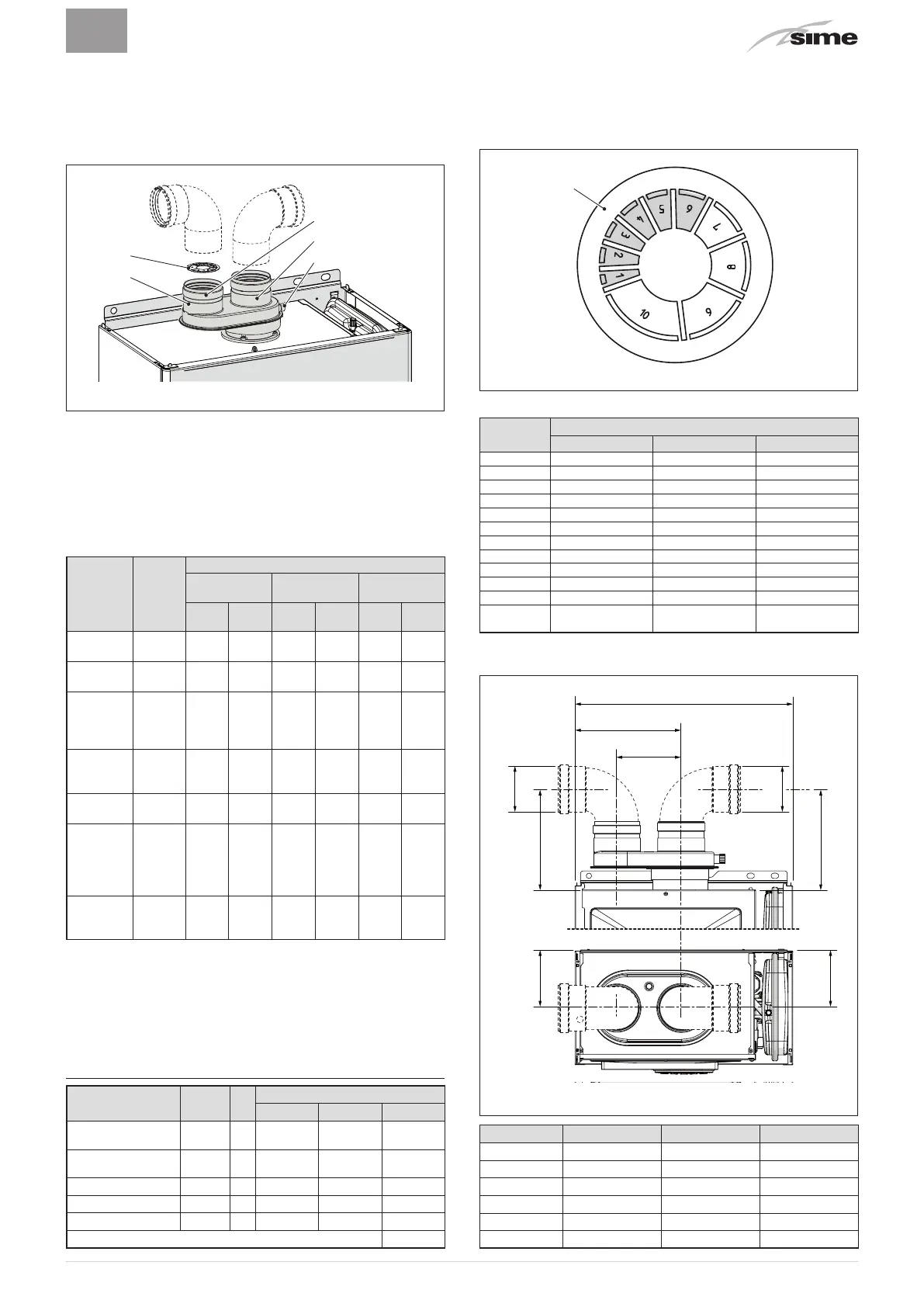

Séparateur
Le séparateur est fourni avec le diaphragme d'aspiration de l'air
comburant ; il doit être monté une fois que les secteurs ont été éli-
minés en fonction de la perte de charge totale qui est calculée en
sommant les pert
es de charge des conduits d'aspiration et celles
des conduits d'évacuation.
1
2
4
5
3
Fig. 23
LÉGENDE :
1
Séparateur avec prise
2
Diaphragme d'aspiration
3
Aspiration de l'air
4
Évacuation des fumées
5
Prise pour analyse des fumées
Pertes de charge des accessoires Ø 80 mm
Description Code
Perte de charge (mm H
2
O)
Brava Slim
25 BF
Brava Slim
30 BF
Brava Slim
40 BF
Aspi-
ration
Éva-
cuation
Aspi-
ration
Éva-
cuation
Aspi-
ration
Éva-
cuation
Coude à
90° MF
8077410
0,35 0,40 0,45 0,50 0,70 1,50
Coude à
45° MF
8077411
0,30 0,35 0,40 0,45 0,60 1,00
Rallonge
horizontale
L. 1000
mm
8077309
0,20 0,30 0,25 0,35 0,40 0,65
Rallonge
verticale L.
1000 mm
8077309
0,20 0,10 0,25 0,15 0,30 0,30
Terminal
mural
8089501
0,15 0,50 0,20 0,80 0,25 2,00
Té pour la
récupéra-
tion de la
condensa
-
tion
8093300
- 0,80 - 1,00 - 2,20
Terminal
sortie toit
(*)
8091200
1,60 0,10 2,00 0,20 4,00 0,40
(*) Les pertes du terminal sortie toit en aspiration comprennent le
collecteur cod. 8091400.
REMARQUE:
pour un fonctionnement correct de la chaudière, il est
nécessaire avec le coude à 90° en aspiration, de respecter une dis-
tance minimum du conduit de 0,50 m.
Exemple de calcul des pertes de charge d'une chaudière
Brava Slim 25 BF
.
Accessoires Ø 80
mm
Code Qté
Perte de charge (mm H
2
O)
Aspiration Évacuation Total
Rallonge L. 1000 mm
(horizontale)
8077309 7 7 x 0,2 - 1,40
Rallonge L. 1000 mm
(horizontale)
8077309 7 - 7 x 0,3 2,10
Coudes 90° 8077410 2 2 x 0,35 - 0,70
Coudes 90° 8077410 2 - 2 x 0,4 0,80
Terminal mural 8089501 2 0,15 0,5 0,65
TOTALE 5,65
(installation autorisée car la somme des pertes de charge des ac-
cessoires utilisés est inférieure à 9,0 mmH
2
O).
Avec cette perte de charge totale, il est nécessaire de retirer du dia-
phragme d'aspiration (2) les secteurs allant du numéro 1 au numéro
6 inclus.
Fig. 24
N° Secteur
à enlever
Perte de charge totale (mm H
2
O)
Brava Slim 25 BF Brava Slim 30 BF Brava Slim 40 BF
Aucun 0 ÷ 2,0 0 ÷ 0,8 -
1 2,0 ÷ 3,0 0,8 ÷ 1,5 -
1 ÷ 2 3,0 ÷ 4,0 1,5 ÷ 2,4 0 ÷ 2,0
1 ÷ 3 - 2,4 ÷ 3,2 -
1 ÷ 4 4,0 ÷ 5,0 3,2 ÷ 4,0 2,0 ÷ 4,0
1 ÷ 5 - 4,0 ÷ 4,8 4,0 ÷ 6,0
1 ÷ 6 5,0 ÷ 6,0 4,8 ÷ 5,6 6,0 ÷ 8,0
1 ÷ 7 6,0 ÷ 7,0 5,6 ÷ 6,5 8,0 ÷ 9,0
1 ÷ 8 - 6,5 ÷ 7,3 9,0 ÷ 11,0
1 ÷ 9 7,0 ÷ 8,0 7,3 ÷ 7,8 -
1 ÷ 10 - 7,8 ÷ 8,4 11,0 ÷ 13,0
Tout le dia
-
phragme
8,0 ÷
9,0
(*) 8,4 ÷
9,5
(*) 13,0 ÷
15,0
(*)
(*) Perte de charge maximale autorisée.
120
A
B
C
D
Ø 80
K
Fig. 25
Description
Brava Slim 25 BF Brava Slim 30 BF Brava Slim 40 BF
K (mm) 203 221 245
L (mm) 400 450 450
A (mm) 190 190 170
B (mm) 190 190 170
C (mm) 125 125 165
D (mm) 125 125 165
