26
FR
6.12 Branchements électriques
Le câble d'alimentation doit être branché sur un réseau de 230V
(±10%) ~ 50 Hz en respectant la polarité L-N et le branchement de
terre. Sur le réseau, un interrupteur omnipolaire avec catégorie de
surtension de classe III doit être prévu, conformément aux règles
d'installation.
En cas de remplacement, la pièce de rechange doit être demandée
à
Sime
.
Seuls les raccordements des composants optionnels, indiqués dans
le tableau et à commander séparément de la chaudière, sont donc
nécessaires.
DESCRIPTION CODE
Kit sonde externe (ß=3435, NTC 10KOhm à 25°C) 8094101
Câble d'alimentation (spécifique) 6323875
Contrôle à distance HOME (open therm) 8092280
Contrôle à distance HOME PLUS (open therm) 8092281
m
AVERTISSEMENTS
Les opérations décrites ci-après doivent être UNIQUE-
MENT effectuées par du personnel professionnellement
qualifié.
a
ATTENTION
Avant d'effectuer les opérations décrites ci-après :
– positionnez l'interrupteur général de l'installation sur
« OFF » (éteint)
– fermez le robinet du gaz
– faites attention à ne pas toucher les parties éventuelle
-
ment chaudes à l'intérieur de l'appareil.

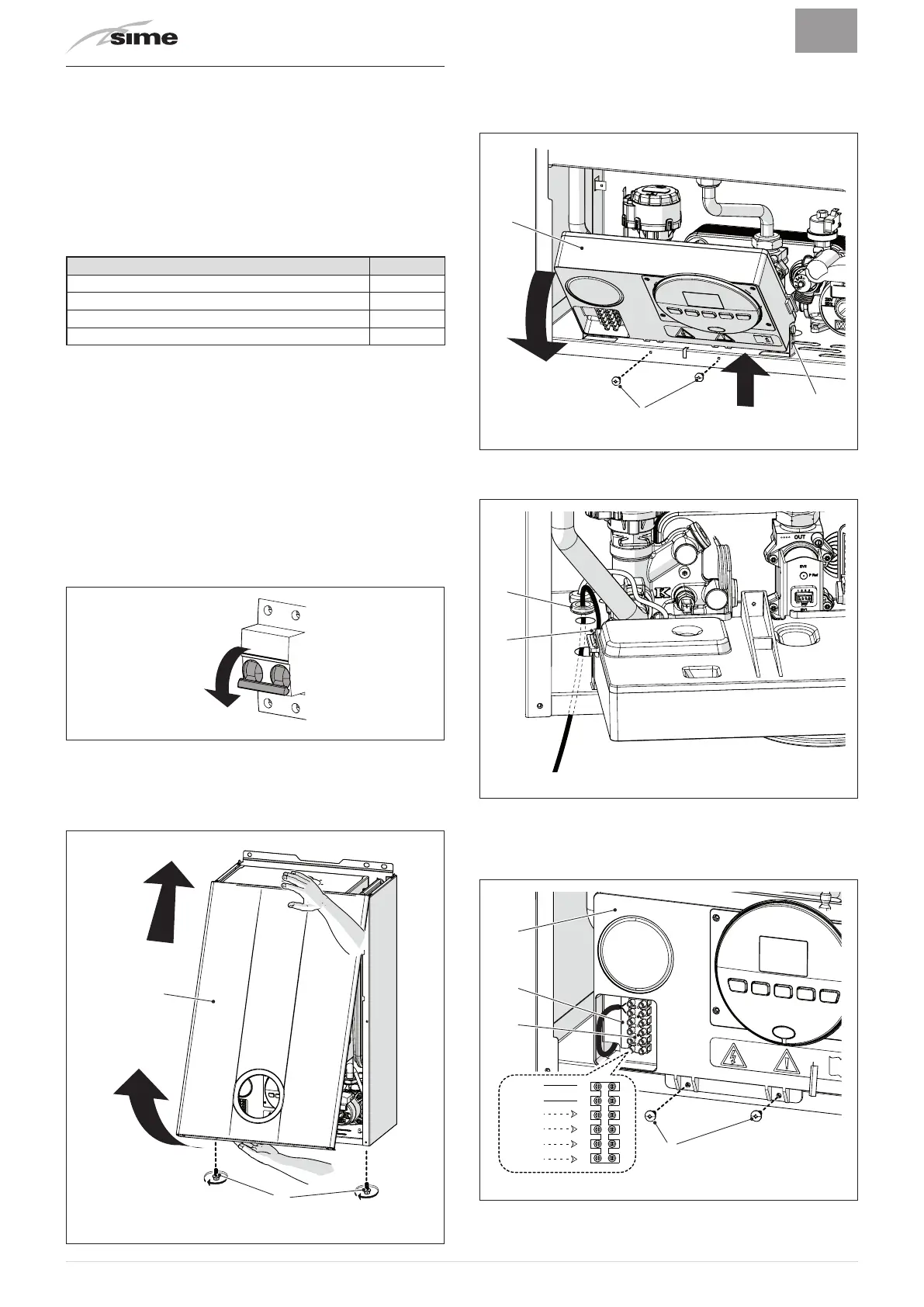

Fig. 26
Pour faciliter l'entrée dans la chaudière des fils de raccordement
des composants optionnels :
– dévissez les vis (1), tirez en avant le panneau avant (2) et soule-
vez-le afin de le décrocher d'en haut
2
Fig. 27
– retirez les vis (3) de fixation du tableau de commandes (4)
– déplacez le tableau (4) vers le haut (a) en le maintenant dans les
guides latéraux (5) jusqu'au fin de course
– tournez-le en avant (b) jusqu'à ce qu'il soit en position horizontale
a
b
5
4
Fig. 28
– insérez les fils de raccordement dans le presse-étoupe (6) et dans
l'ouverture (7) située sur le tableau de commandes
6
7
Fig. 29
– replacez le tableau de commandes (4) dans sa position originale
et bloquez-le à l'aide des vis (3) précédemment retirées
– raccordez les fils du composant au bornier (8) selon les indica-
tions de la plaque (9).
3
4
8
9
SE
TA
SAUX
6
5
4
3
2
1
Fig. 30
