27
FR
m
AVERTISSEMENTS
Il est obligatoire :
– l'utilisation d'un disjoncteur omnipolaire, sectionneur
de ligne, conforme aux Normes EN (ouverture des
contacts d'au moins 3 mm)
– que soit utilisé, en cas de remplacement du câble d'ali
-
mentation, UNIQUEMENT un câble spécifique, avec un
connect
eur pré-câblé en usine, commandé comme ac-
cessoire original et raccordé par du personnel profes-
sionnellement qualifié
–
raccordez le câble de terre à une installation de mise à
la terre efficace (*)
– qu'avant toute intervention sur la chaudière, l'alimen-
tation électrique soit coupée en positionnant l'interrup-
teur général de l'installation sur « OFF ».
(*) Le constructeur n'est pas responsable des éventuels dom-
mages causés par l'absence de mise à la terre de l'appareil
et du non-respect de c
e qui est indiqué dans les schémas
électriques.
d
IL EST INTERDIT
Utiliser les tuyaux de l'eau pour la mise à la terre de l'ap-
pareil.
6.12.1 Sonde de température externe
La chaudière est prédisposée pour le raccordement à une sonde de
détection de la température extérieure et peut ainsi fonctionner à
une température variable.
Cela signifie que la température de départ de la chaudière varie en
fonction de la température extérieure selon la courbe climatique
sélectionnée parmi celles indiquées dans le diagramme (Fig. 31).
Pour le montage de la sonde à l'extérieur du bâtiment, suivez les
instructions indiquées sur l'emballage.

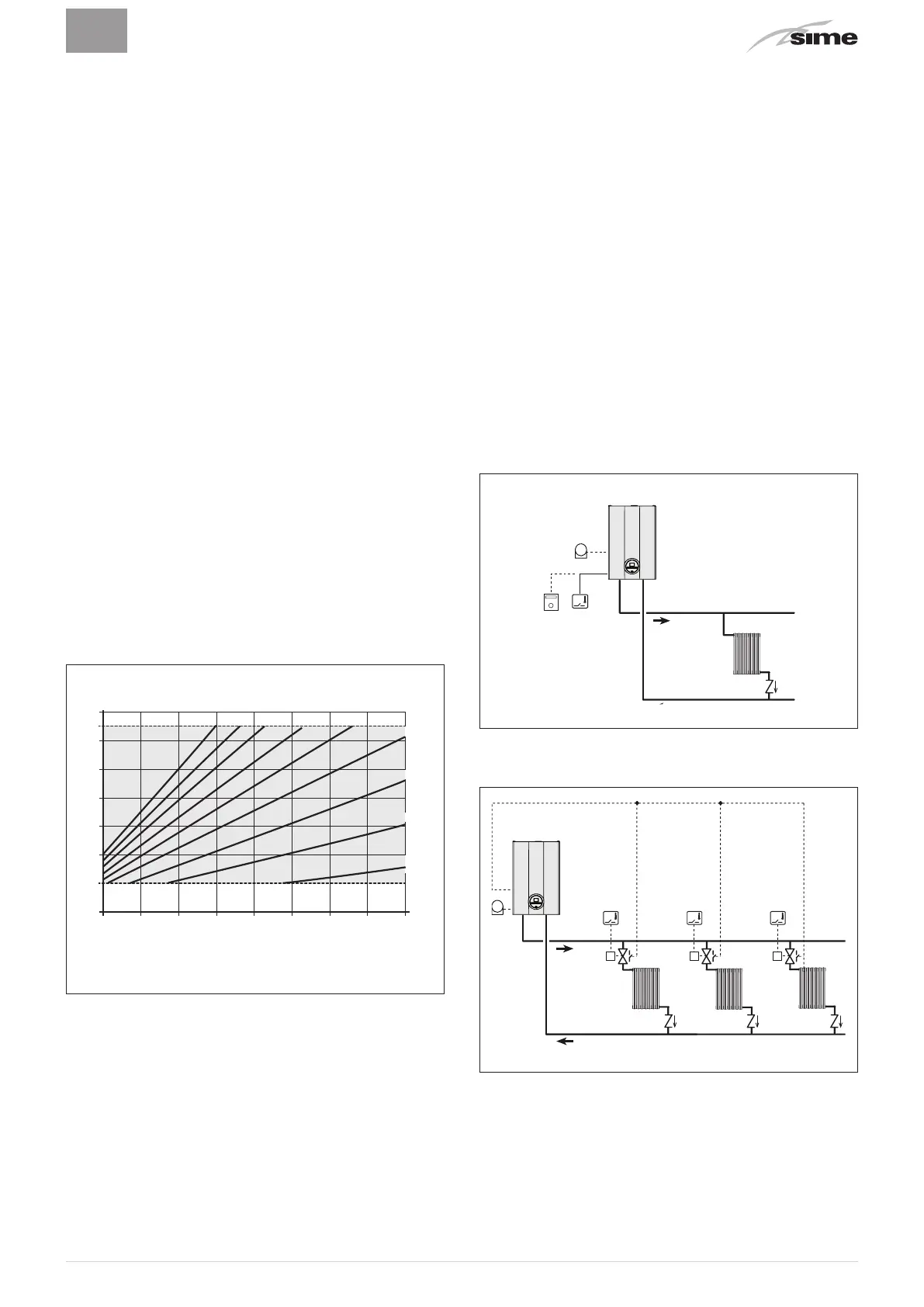

Courbes climatiques
Température de départ
20 15 10 5 0 -10 -15-5 -20
80
90
70
60
50
40
30
20
°C
°C
K=9 K=7K=8 K=5K=6
K=3
K=4
K=2
K=1
Température extérieure
Fig. 31
m
AVERTISSEMENTS
En présence de la sonde externe, pour sélectionner la
courbe climatique optimale pour l'installation et donc
l'évolution de la température de départ en fonction de la
température extérieure :
– appuyez sur la touche
t
pendant 1 seconde
– appuyez sur les touches
>
ou
<
jusqu'à sélectionner la
courbe K souhaitée (dans la plage
K=0,0 ÷ K=9,0 ).
6.12.2 Chronothermostat ou Thermostat d'ambiance
Le branchement électrique du chronothermostat ou du thermostat
d'ambiance a été précédemment décrit. Pour le montage du com-
posant dans la pièce à contrôler, suivez les instructions indiquées
sur l'emballage.
6.12.3 EXEMPLES d'utilisation de dispositifs de com-
mande/contrôle sur certains types d'installation
de chauffage
LÉGENDE
M Départ de l'installation
R Retour de l'installation
CR Commande à distance
SE Sonde de température externe
TA Thermostat d'ambiance activation de la chaudière
TZ1÷TZ3 Thermostats d'ambiance de zone
VZ1÷VZ3 Vannes de zone
RL1÷RL3 Relais de zone
P1÷P3 Pompes de zone
TSB Thermostat de sécurité basse température
Installation avec UNE ZONE directe, sonde externe et thermostat
d'ambiance.
R
M
SE
TA
CR
Fig. 32
Installation MULTIZONE - avec vannes de zone, thermostats d'am-
biance et sonde externe.
TA
TZ1
VZ1 VZ2 VZ3
TZ2 TZ3
SE
R
M
Fig. 33
m
AVERTISSEMENTS
Réglez le « PAR 17 = RETARD ACTIVATION POMPE INS-
TALLATION » pour permettre l'ouverture des vannes de
zone VZ.
