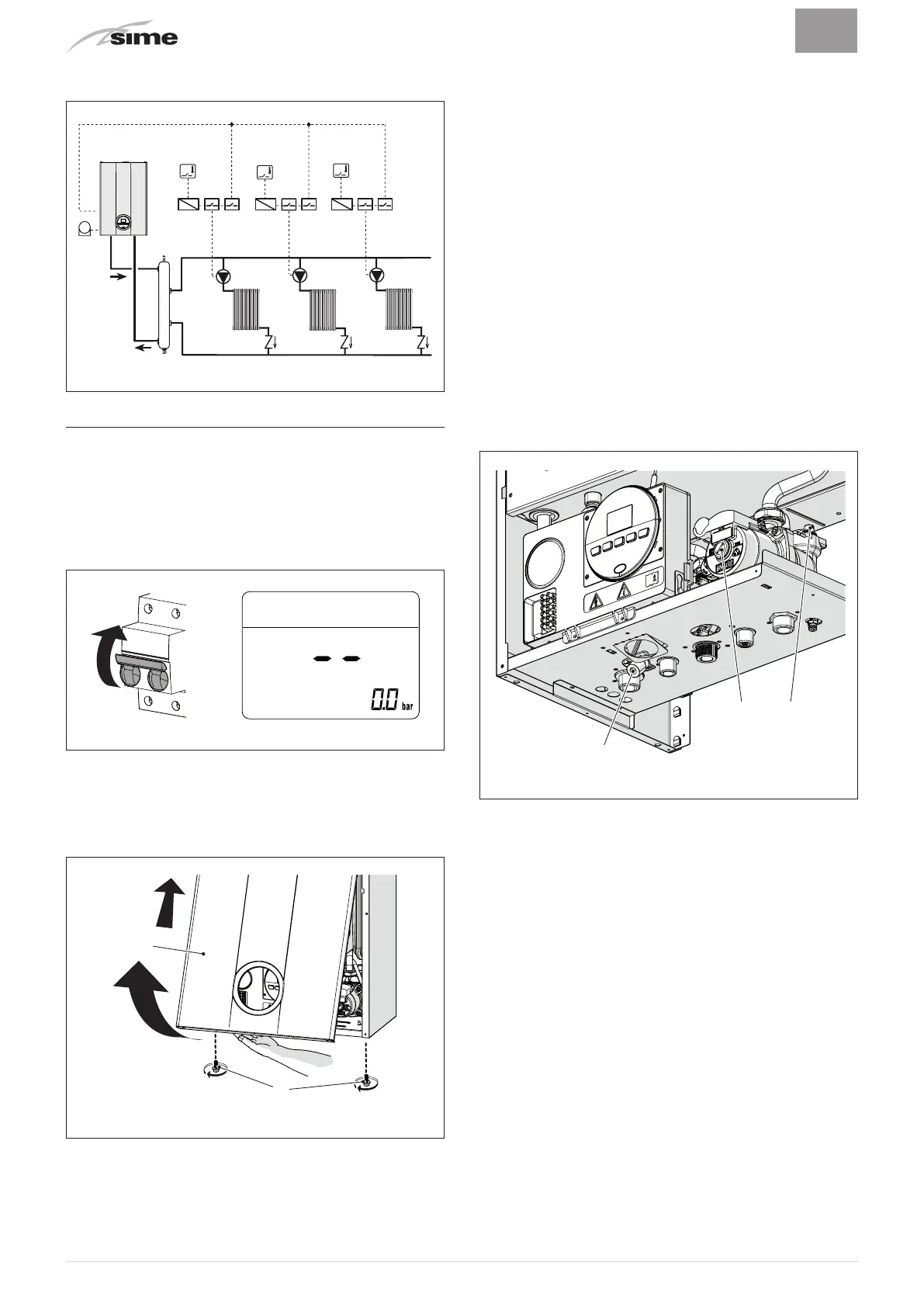

Sime Brava Slim BF - Page 28

28
FR
Installation MULTIZONE - avec pompes, thermostats d'ambiance
et sonde externe.
TA
SE
TZ2
TZ3
TZ1
P3
RL1
SP
RL2 RL3
P2P1
R
M
Fig. 34
6.13 Remplissage et vidage
Avant d'effectuer les opérations décrites ci-après, vérifiez que l'in-
terrupteur général de l'installation soit positionné sur « ON » (allu-
mé) afin de pouvoir visualiser sur l'afficheur la pression de l'instal-
lation durant le remplissage.
Assurez-vous que le mode de fonctionnement soit en « Stand-by » ;
dans le cas contraire appuyez sur la touche
y
pendant au moins 1
seconde jusqu'à sélectionner le mode.
ON
Fig. 35
6.13.1 Opérations de REMPLISSAGE
Retrait du panneau avant :
– dévissez les deux vis (1), tirez en avant le panneau avant (2) et
soulevez-le afin de le décrocher d'en haut.
1
2
Fig. 36
Circuit sanitaire :
– ouvrez le robinet d'arrêt du circuit sanitaire (si prévu)
– ouvrez un ou plusieurs robinets de l'eau chaude pour remplir et
purgez le circuit sanitaire
– une fois la purge effectuée, refermez les robinets de l'eau chaude.
Circuit de chauffage :
– ouvrez les vannes d'arrêt et de purge de l'air situées sur les points
les plus hauts de l'installation
– desserrez le bouchon du purgeur automatique (3)
– ouvrez le robinet d'arrêt du circuit de chauffage (si prévu)
– ouvrez les robinets de remplissage (4)
– remplissez jusqu'à ce que l'eau ressorte des vannes de purge
d'air et refermez-les
– continuez le remplissage jusqu'à atteindre la pression de
1-1,2
bar indiqués sur l'afficheur (1)
– refermez le robinet de remplissage (4)
– vérifiez qu'il n'y ait pas d'air dans l'installation en purgeant tous
les radiateurs et le circuit dans les divers points hauts de l'ins-
tallation
–
enlevez le bouchon avant (6) de la pompe et vérifiez à l'aide d'un
tournevis que le rotor ne soit pas bloqué
– replacez le bouchon (6)
4
6 3
Fig. 37
REMARQUE: pour une aération complète de l'installation, nous
conseillons de répéter plusieurs fois les indications fournies ci-des-
sus.
– vérifiez la pression indiquée sur l'afficheur et, si nécessaire, com-
plétez le remplissage jusqu'à lire la valeur de pression correcte
–
fermez le bouchon du purgeur automatique (3).
Remontez le panneau avant de la chaudière en l'accrochant par le
haut, puis poussez-le vers l'avant et fixez-le en serrant les vis (1)
enlevées précédemment.
