37
FR
– vissez les contre-écrou (10) et le boulon (9) en interposant le joint
d'étanchéité
– remontez l'électrode (8) en plaçant son extrémité
AU CENTRE de
la rampe du brûleur (*)
– vérifiez que le joint et l'isolation du panneau avant (6), de la
chambre de combustion et le joint (13) du panneau avant (4) de
la chambre étanche soient intègres. Dans le cas contraire, rem-
placez-les
–
remontez les panneaux (6) et (4) en les bloquant avec les vis de
fixation respectives
m
AVERTISSEMENTS (*)
Le positionnement de l'électrode est très important pour
mesurer correctement le courant d'ionisation.
3
4
13

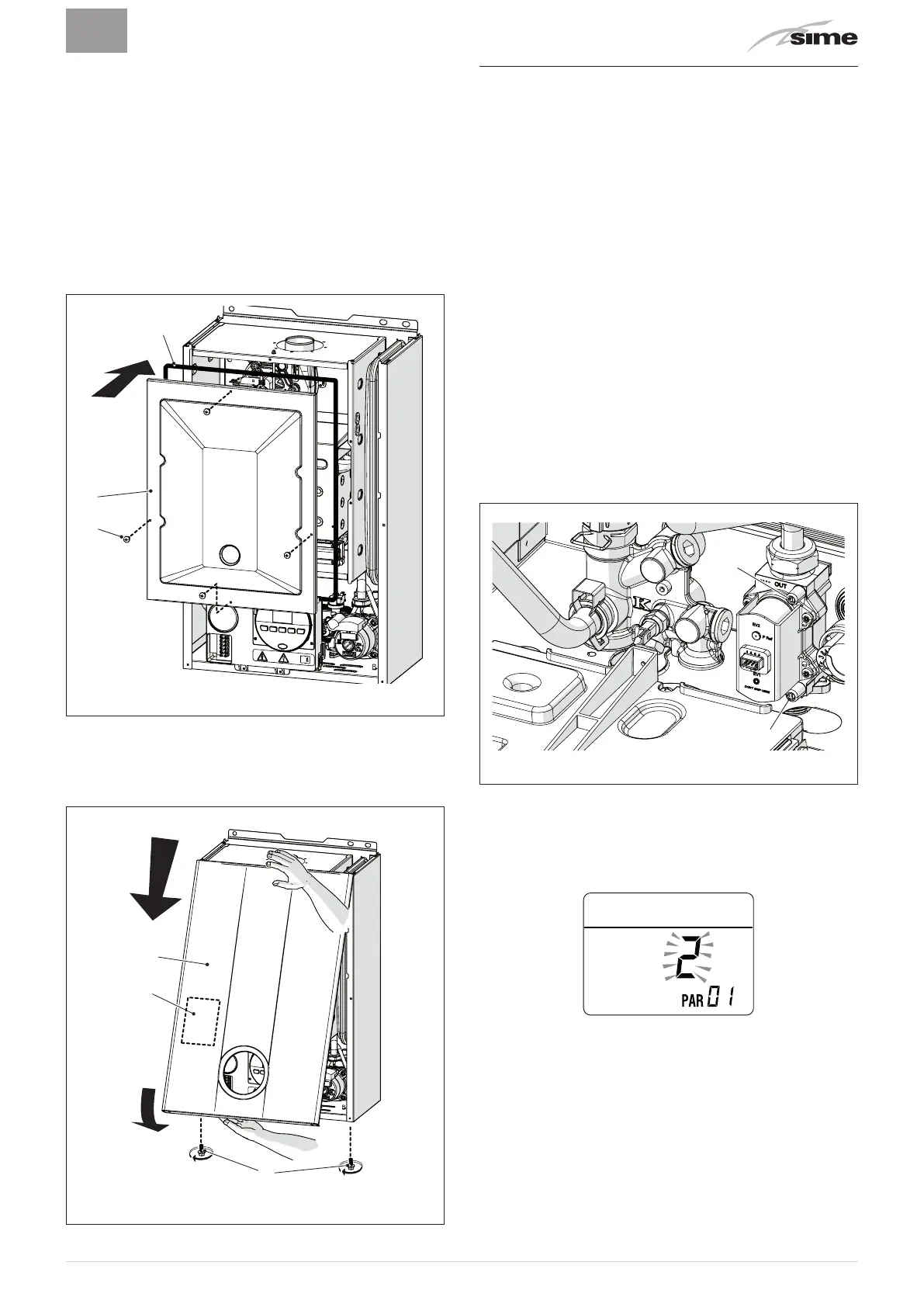

Fig. 50
– appliquer sur la plaque technique (14) située à l'intérieur du pan-
neau avant, l'étiquette indiquant le nouveau type de gaz
–
effectuez la « Procédure de réglage automatique» puis remontez
le panneau avant (2) en le bloquant à l'aide des deux vis (1).
1
2
14
Fig. 51
7.8 Procédure de réglage automatique
Cette procédure DOIT TOUJOURS ÊTRE EFFECTUÉE lors du premier
allumage, en cas de changement de gaz et après le remplacement :
– des buses, pour le changement du gaz utilisé
– de la vanne du gaz, en cas de panne
– de la carte électronique, en cas de panne
– électrode
– ventilateur
– brûleur
et est nécessaire afin que les nouveaux composants puissent être
identifiés et communiquer avec ceux déjà présents sur la chaudière.
m
AVERTISSEMENTS
Sachant que :
– le panneau avant a déjà été retiré, le tableau de com-
mande est tourné en avant et que les manomètres sont
rac
cordés aux prises (6) et (7) de la vanne du gaz
– l'interrupteur général de l'installation doit être placé
sur « ON » (allumé)
– l'alimentation du combustible doit être ouverte
– aucune demande de chaleur ne doit être en cours (mo
-
dalité « Été »
l
avec les robinets de l'eau chaude fer-
més ou « Hiver »
n
avec TA ouverts)
–
les réglages décrits ci-dessous doivent être effectués
dans l'ordre.
6
7
Fig. 52
Procédure valide en cas de CHANGEMENT DE GAZ UTILISABLE
– entrez dans la section des paramètres en appuyant simultané-
ment sur les touches
r
et
t
(environ 5s) jusqu'à la visualisation
sur l'afficheur de
« PAR 01 » (numéro du paramètre) et la valeur
programmée clignotante (0÷4)
REMARQUE: la pression continue des touches
r
ou
t
permet le
défilement rapide. La pression de la touche
r
permet de faire défi-
ler les paramètres précédents.
