54
SCHNITTHÖHEN VERSTELLUNG
Die gewünschte Schnitthöhe können Sie
stellen mit einer rotierende Kurbel ein
(Bild 11, Pos. A) und zwar so, dass die
Mähbalken in Arbeitsstellung waagrecht oder
etwas nach vorne geneigt wird. Zur
Einstellung der Schnittlänge ist auch möglich
mittels Distanzringe die zwischen dem
Gleitteller und Lagergehäuse untergelegt
werden. Zu jeder Mähmaschine werden
üblicherweise je zwei Distanzringe pro
Mähtrommel mitgeliefert. Die Distanzringe
auf dieser Weise eingesetzt oder
herabgenommen werden, dass die
Schrauben abgedreht werden mit welchen
die Gleitteller befestigt sind, aufstellen die
Distanzringe und dann die Gleitteller
nochmals an die ursprüngliche Stellen fest
anzuschrauben (Bild 12).
Wern Sie montyren mehr als 2 Scheiben an
Trommel, Sie müssen umbedingd weckseln
die Schraube-länge 30 mm mit Schraube
lange 45 mm. Es darf man max.6. Scheiben
an Trommel montiren.
REGULATION OF CUTTING
HEIGHT
The cutting height can be regulated by
turning handle (fig. 11, pos. A) so that when
the mower is in the working position the
cutting bar is horizontal or slightly forward
inclined. Regulation of the height can also be
done by distance rings which should be
placed between the lower disc and the
bearing housing. Each mower is standardly
equipped by 2 rings per drum. You can insert
or take off the distance rings by unwinding
the screws, by which the lower discs are
fixed, than you insert the distance rings and
tighten the discs firmly back to their position
(fig. 12).
In case you put more than 2 rings on the
drum, you have to change the 30 mm screw
with 45 mm. You can mount max. 6 rings on
the drum.

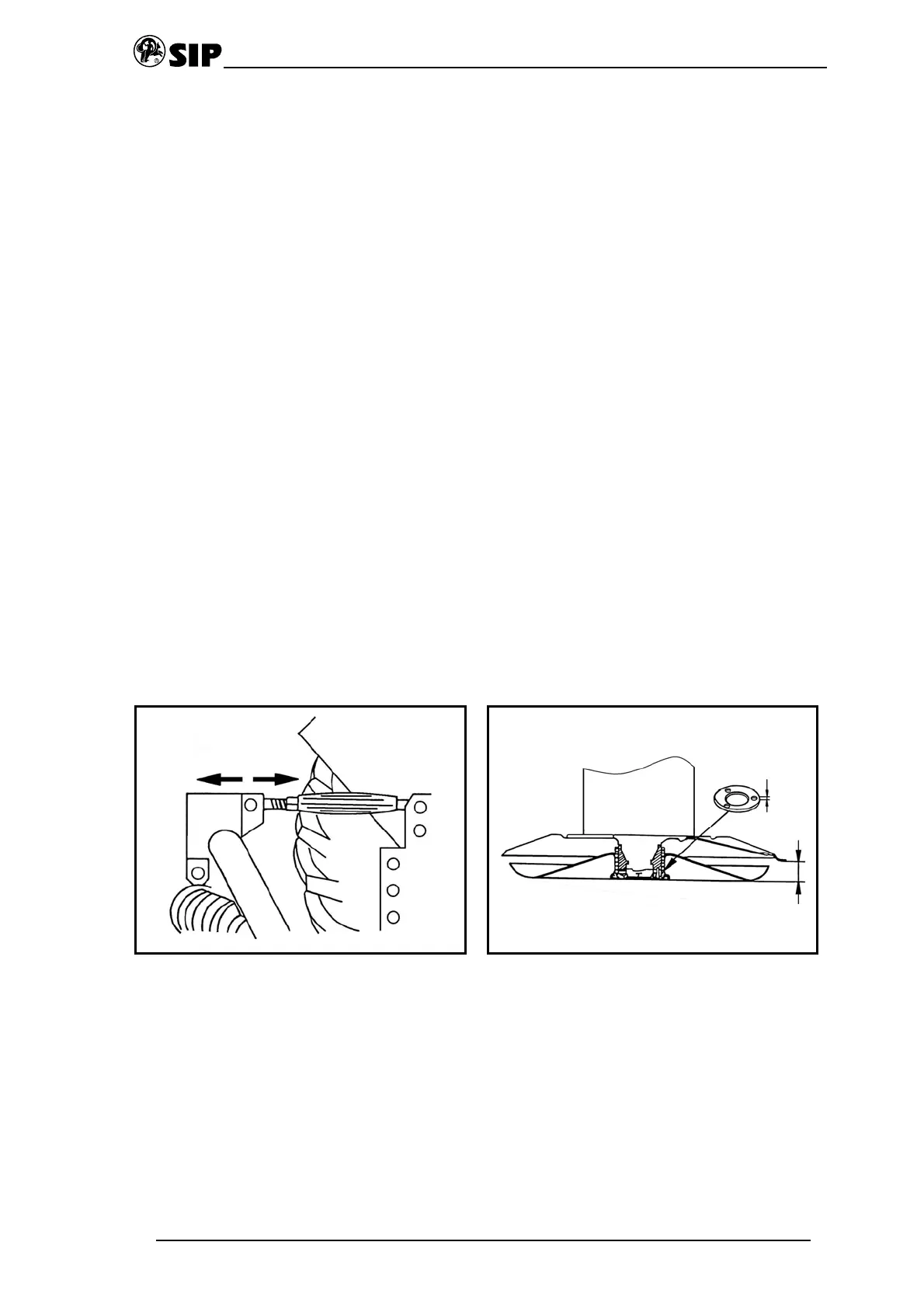

Bild 11 Fig. 11 Bild 12 Fig. 12
