Page 29
EN

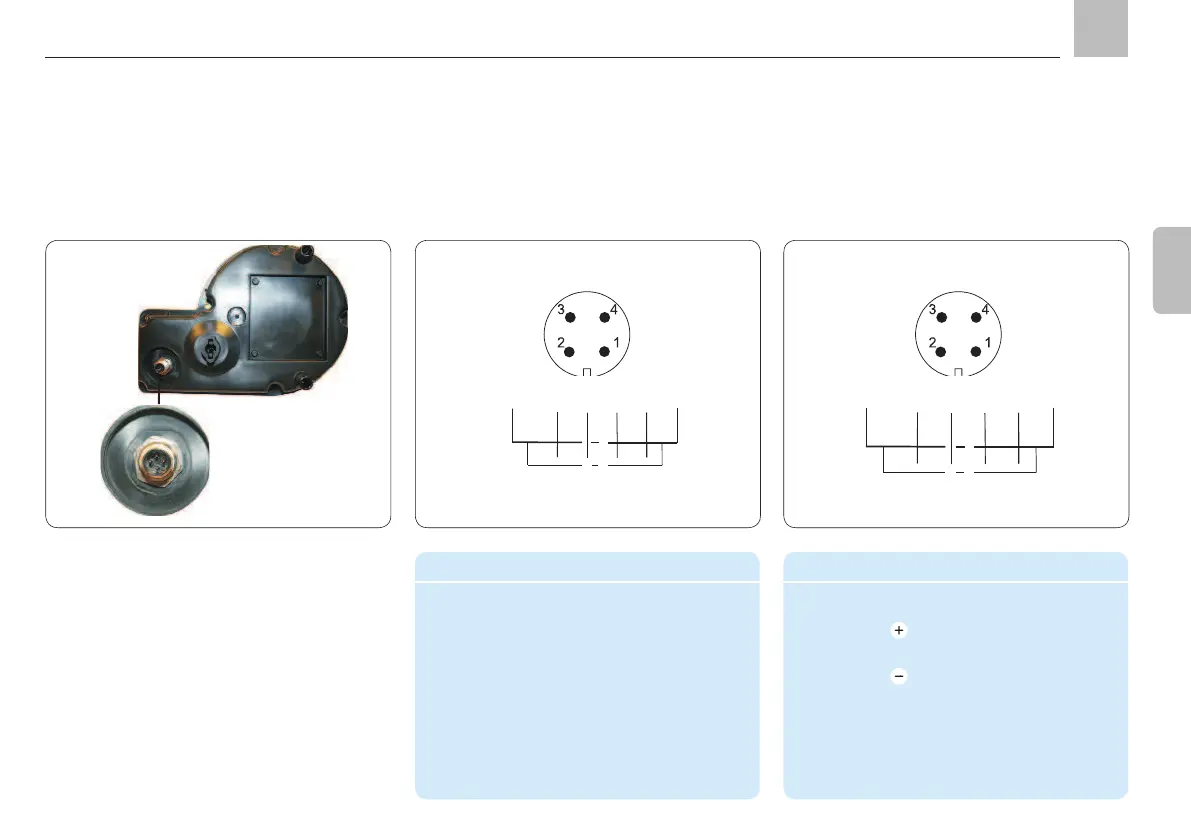

Connector pin assignment (pump unit)
PIN Description
1
Voltage 24 VDC
2 Not assigned
3
Ground
4 Sig Signal output
Connection diagram for energized W1 con-
trol with signal smoothing for NLGI Grade 2
greases

with signal smoothing for NLGI Grade 2
greases (W1G = standard design)
W1G connector pin assignment (pump unit)
PIN Description
1 com
2 nc (pin 1 and pin 2 closed,
reservoir empty)
3 Not assigned
4 nc (pin 1 and pin 4 closed,
reservoir full)
KFG
Assembly instructions
1
2 3 4
+
- Sig
1
2 3 4
com nc no
