R=120Ω
RS485 COUNTIS
13
MEDIA JBUS/MODBUS





Recommandations
:

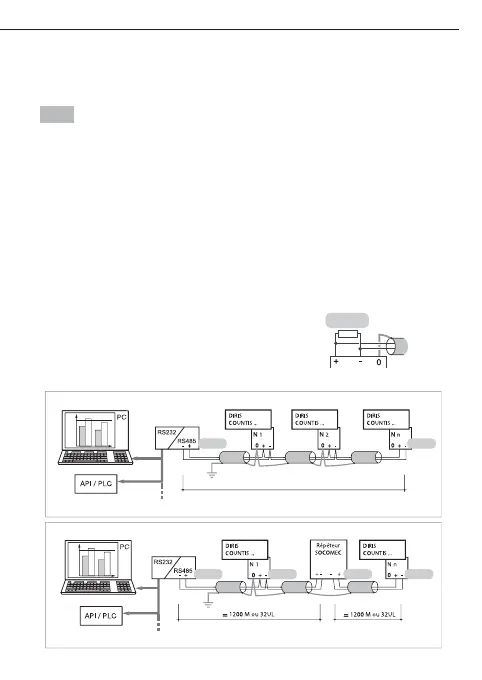

Il est nécessaire d’utiliser une paire torsadée blindée
type LIYCY. Dans un environnement perturbé ou sur
un réseau important en longueur et en nombre de
COUNTIS, nous conseillons d’utiliser une paire torsa-
dée blindée avec un blindage général type LIYCY-CY.
Si la distance de 1200 m et/ou le nombre de 64
COUNTIS est dépassé, il est nécessaire de rac-
corder un répéteur (1 voie) ou un éclateur (2 voies)
pour permettre un raccordement supplémentaire de
COUNTIS avec interface de communication sur
plus de 1200 m.
Pour plus d’informations sur la méthodologie de rac-
cordement, consultez le cahier technique disponible
sur le site WEB : www.socomec.fr
Important :
Aux 2 extrémités de la liaison, il est indispensable
de raccorder une résistance de 120 ohms qui se
trouve dans l’emballage du produit. D’autres solutions
existent (modem, fibre optique…), merci de nous
consulter.
Le protocole JBUS/MOSBUS
-





-

Table JBUS/MODBUS


COMMUNICATION JBUS/MODBUS
PRÉSENTATION
