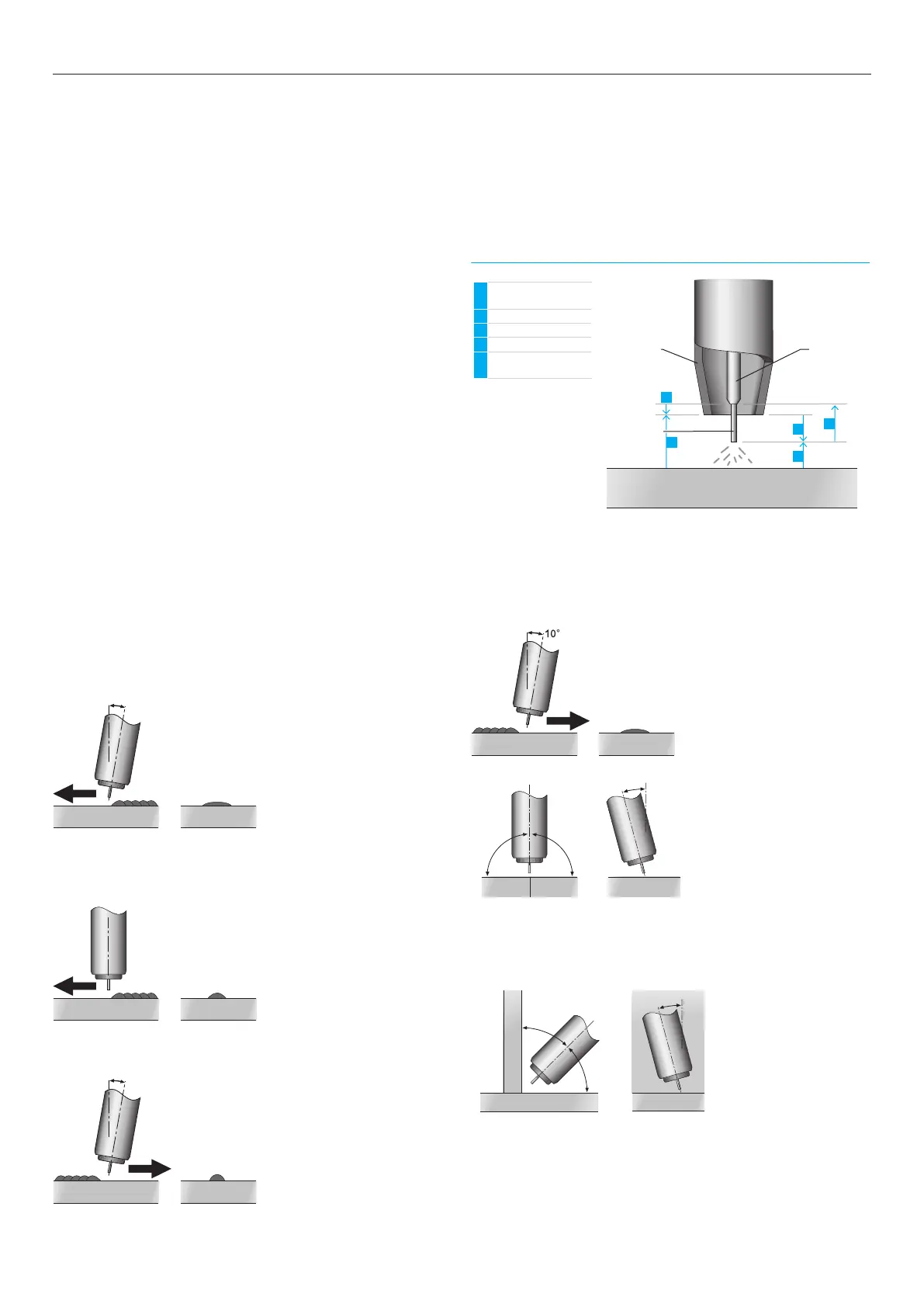

4.0 Bonnes techniques d’application
Longueur libre de l’électrode
Bonnes techniques d’application
Direction du soudage
Le soudage MIG avec fils pleins s’exécute normalement avec la
technique du pousser. Le chalumeau de soudage doit être incliné
à un angle de 10° vers la direction de soudage. (technique du
pousser)
10°
L’action du changement de l’angle du chalumeau et de la direction
de soudage sur le profil du cordon de soudure peut être vue ci-
dessous.
Chalumeau perpendiculaire à la pièce soudée, cordon étroit avec
renforcement accru.
10°
Chalumeau positionné à un angle arrière de 10°, cordon étroit avec
renforcement excessif.
Le soudage avec fil fourré s’exécute normalement avec la technique
du glisser. Le chalumeau de soudage doit être incliné à un angle de
10° dans le sens opposé à la direction de soudage. Pour toutes les
autres applications, l’angle du chalumeau demeure le même.
90° 90°
0–15°
Position du chalumeau pour les soudures en bout
Lors du soudage en bout, le chalumeau doit être placé au centre de
la rainure et incliné à un angle de ± 15° par rapport au plan vertical.
Le soudage s’effectue avec la technique du pousser.
0–15°
45°
45°
Position du chalumeau pour les soudures d’angle
Lors de l’exécution de soudures d’angle, le chalumeau doit être
placé à un angle de 45° par rapport à la plaque de fond avec le fil
pointant dans le coin de l’angle. Le soudage s’effectue avec la
technique du pousser.
C
Retrait du tube de
contact
S
Distance de travail
V
Longueur libre visible
A
Longueur d’arc
E
Longueur libre de
l’électrode
A
S
C
V
E
Tube-
contact
Buse à gaz
Électrode
fusible
Pièce soudée
