Technická dokumentace vzduchové clony GUARD v202301
UPOZORNĚNÍ!
PTC napájení topných těles 3x400V/50Hz nebo 3x400V/60Hz
min. 5 x 2,5 mm pro G100E; (B16)
min. 5 x 4 mm pro G150E; (B20)
min. 5 x 6 mm pro G200E; (B25)

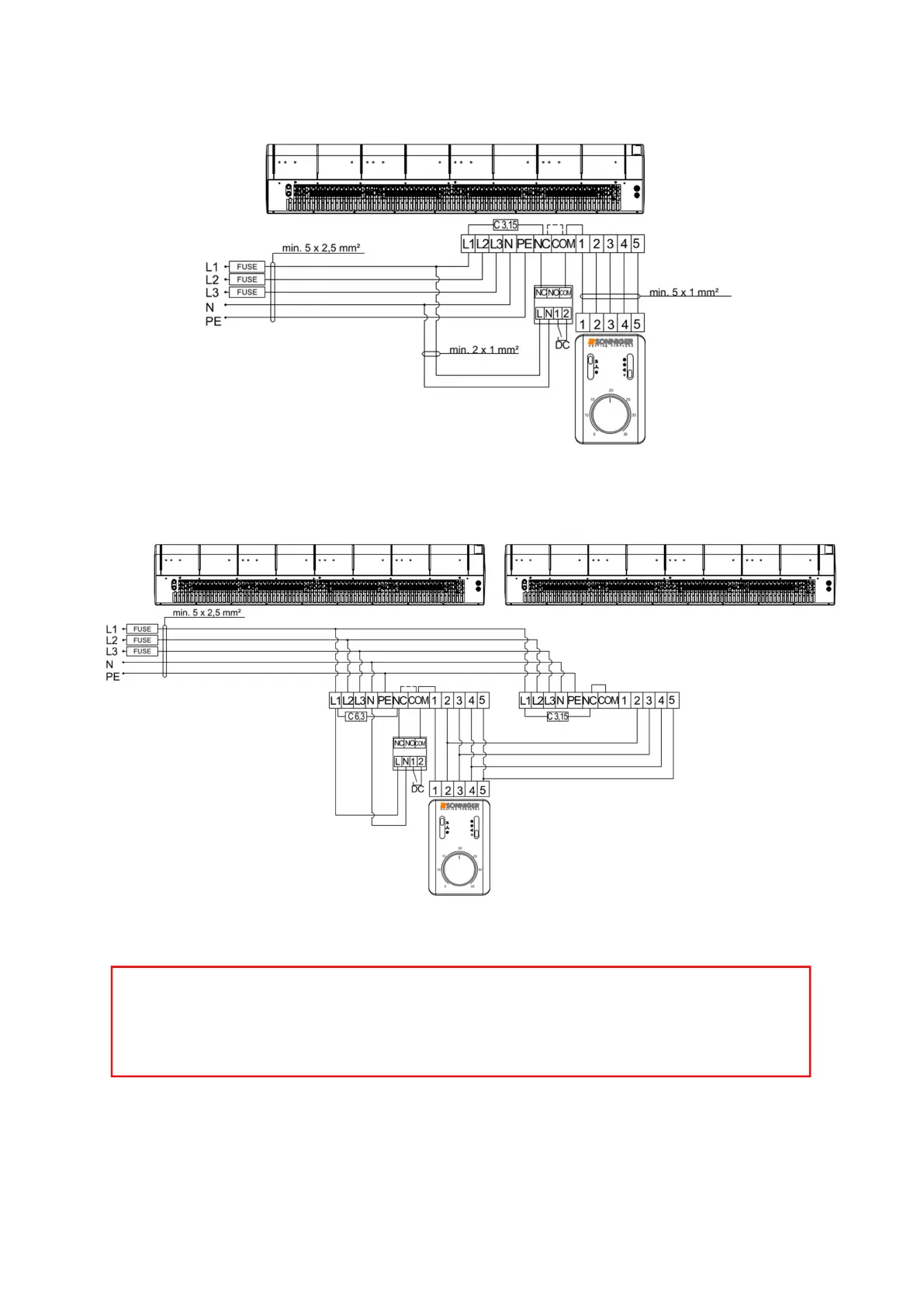

8.3. Schéma připojení jedné clony GUARD 100-150-200 E (elektrický ohřívač) k panelu COMFORT
*
Jednotka nezahrnuje:Hlavní vypínač,jistič a kabel
V případě práce bez DVEŘNÍHO SPÍNAČE je nutné zachovat můstek mezi terminálem NC-COM.
8.4. Schéma připojení dvou clon GUARD 100-150-200 E (elektrický ohřívač) k jednomu panelu COMFORT
*
Jednotka nezahrnuje:Hlavní vypínač,jistič a kabel
V případě práce bez DVEŘNÍHO SPÍNAČE je nutné zachovat můstek mezi terminálem NC-COM. V cloně MASTER mezi svorkami
L-NC vyměňte tovární pojistku (C 3,15) na C 6,3.
