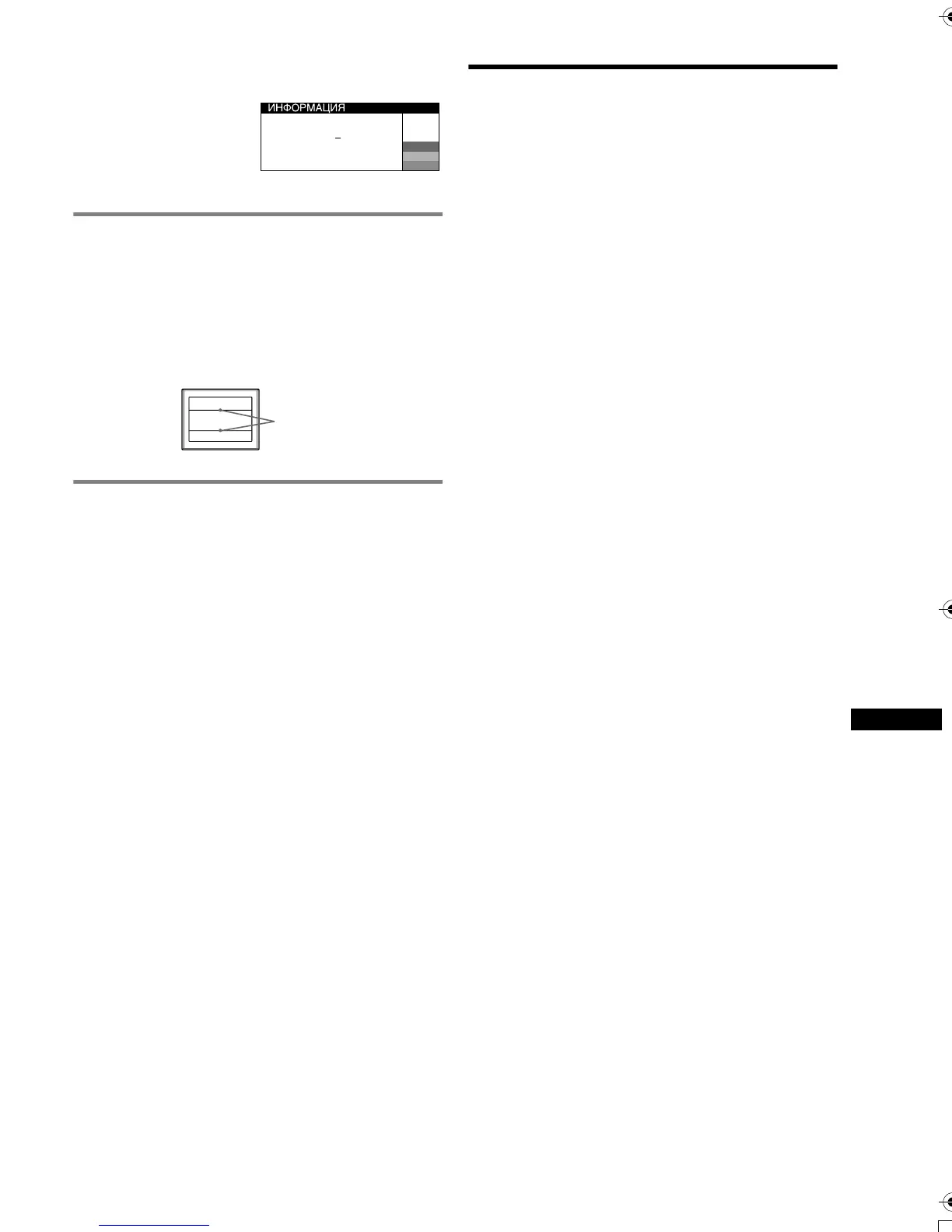

Отображение названия модели монитора,
серийного номера и даты выпуска.
В момент получения
монитором видеосигнала
нажмите кнопку MENU и не
отпускайте в течение не
менее 5 секунд, чтобы
вывести на экран
информационное окно для данной модели монитора.
Демпферные нити
Эти линии не свидетельствуют о неисправности и
являются обычным эффектом электронно-лучевых трубок
Trinitron, которые устанавливаются в данных мониторах.
Это тени демпферных нитей, которые гасят вибрацию
апертурной решетки. Апертурная решетка - это очень
важный элемент, который делает электронно-лучевые
трубки Trinitron уникальными и обеспечивает более
интенсивные светлые тона на экране, благодаря чему
изображение становится ярче и отчетливее.
Функция самодиагностики
Данный монитор оснащен функцией самодиагностики. Если
возникает какая-либо проблема с монитором или
компьютером (компьютерами), экран очищается, а
индикатор ! (питание) горит зеленым или мигает
оранжевым. Если индикатор ! (питание) горит оранжевым,
то компьютер находится в режиме экономии энергии.
Попробуйте нажать любую клавишу на клавиатуре или
передвинуть мышь.
x Если индикатор ! (питание) горит зеленым
1 Отсоедините кабели видеовходов 1 и 2 или
отключите питание подключенных компьютеров.
2 Выключите монитор, а затем снова включите.
3 Сдвиньте кнопку управления вверх и удерживайте в
таком положении в течение 2 секунд перед тем, как
монитор перейдет в режим экономии энергии.
Если появятся все четыре цветные полоски (белого,
красного, зеленого, синего), то монитор работает
правильно. Вновь подсоедините кабели к видеовходам и
проверьте состояние компьютера.
Если цветные полоски не появляются, то монитор,
возможно, неисправен. Проинформируйте местного
официального дилера Sony о состоянии своего монитора.
x Если индикатор ! (питание) мигает оранжевым
Выключите монитор, а затем снова включите.
Если индикатор ! (питание) горит зеленым, то монитор
работает нормально.
Если индикатор ! (питание) продолжает мигать, то,
возможно, монитор неисправен. Сосчитайте количество
секунд в интервалах между загоранием индикатора
! (питание) и проинформируйте местного официального
дилера Sony о состоянии своего монитора. Не забудьте
предоставить название модели и серийный номер своего
монитора. Также необходимо указать марку и модель
Вашего компьютера и графического адаптера.
Технические
характеристики
Кинескоп
Шаг апертурной решетки 0,24 мм, Развертка 90 градусов,
FD Trinitron, Размер экрана по диагонали 21 дюйм
Размер экранного изображения
Прибл. 403,8 × 302,2 мм (ш/в)
Видимое изображение 19,8"
Разрешение (Г:по горизонтали, B:по вертикали)
Максимальное: Г: 2048 точек, B: 1536 линий
Рекомендуется: Г: 1600 точек, B: 1200 линий
Уровни входных сигналов
Видеосигнал:Аналоговые RGB: 0,700 Vp-p (положит.), 75 Ω
Сигнал синхронизации:
Г/В отдельная или комбинированная
синхронизация:
TTL 2 кΩ, без соблюдения полярности
Синхронизация по зеленому: 0,3 Vp-p
(отрицательная)
Стандартная площадь изображения
Прибл. 388 × 291 мм или
Прибл. 364 × 291 мм
Частота развертки* (Г:по горизонтали, B:по вертикали)
Г: 30 – 117 кГц, B: 48 – 170 Гц
Параметры сетевого питания
100 – 240 В, 50 – 60 Гц, 2,0 – 1,0 А
Потребляемая мощность
Прибл. 135 Вт
Paбoчaя тeмпepaтypa
10°C – 40°C
Габариты Прибл. 497 × 502 × 485 мм (ш/в/г)
Масса Прибл. 30 кг
Plug and Play DDC2B/DDC2Bi, GTF**
Входящие в комплект принадлежности
Кабель питания
Кабель видеосигнала HD15
Специальный переходник к Power Mac G3/G4
Настоящая инструкция по эксплуатации
* Рекомендуемый режим синхронизации по горизонтали и
вертикали
• Ширина импульса горизонтальной синхронизации должна
быть больше 4,8% общего периода горизонтальной
развертки или 0,8 мкс, в зависимости от того, которая из
них больше.
• Интервал между сигналами горизонтальной развертки
должен быть больше 2,3 мкс.
• Интервал между сигналами вертикальной развертки
должен быть больше 450 мкс.
** Если входной сигнал соответствует формату GTF
(Generalized Timing Formula), то оптимальное изображение
для дисплея будет автоматически обеспечиваться
функцией GTF.
W
R
G
B
SER NO
:
1234567
MANUFACTURED
: 2002-21
MODEL
:
CPD E530
Дeмпфepныe Hити
(продолжение на следующей странице)
