CPD-E530
4-089-777-11 (1)
SE
• Trinitron
är ett registrerat varumärke som tillhör Sony Corporation.
• Macintosh är ett varumärke som tillhör Apple Computer, Inc, registrerat i
USA och andra länder.
• Windows
och MS-DOS är registrerade varumärken som tillhör Microsoft
Corporation i USA och andra länder.
• IBM PC/AT och VGA är registrerade varumärken som tillhör IBM
Corporation i U.S.A.
• VESA och DDC
är varumärken som tillhör Video Electronics Standard
Association.
• ENERGY STAR är ett registrerat varumärke i USA.
• Alla andra produktnamn som nämns i denna handbok kan vara varumärken
eller registrerade varumärken som tillhör respektive företag.
• Dessutom nämns inte “” och “” vid varje tillfälle i denna handbok.

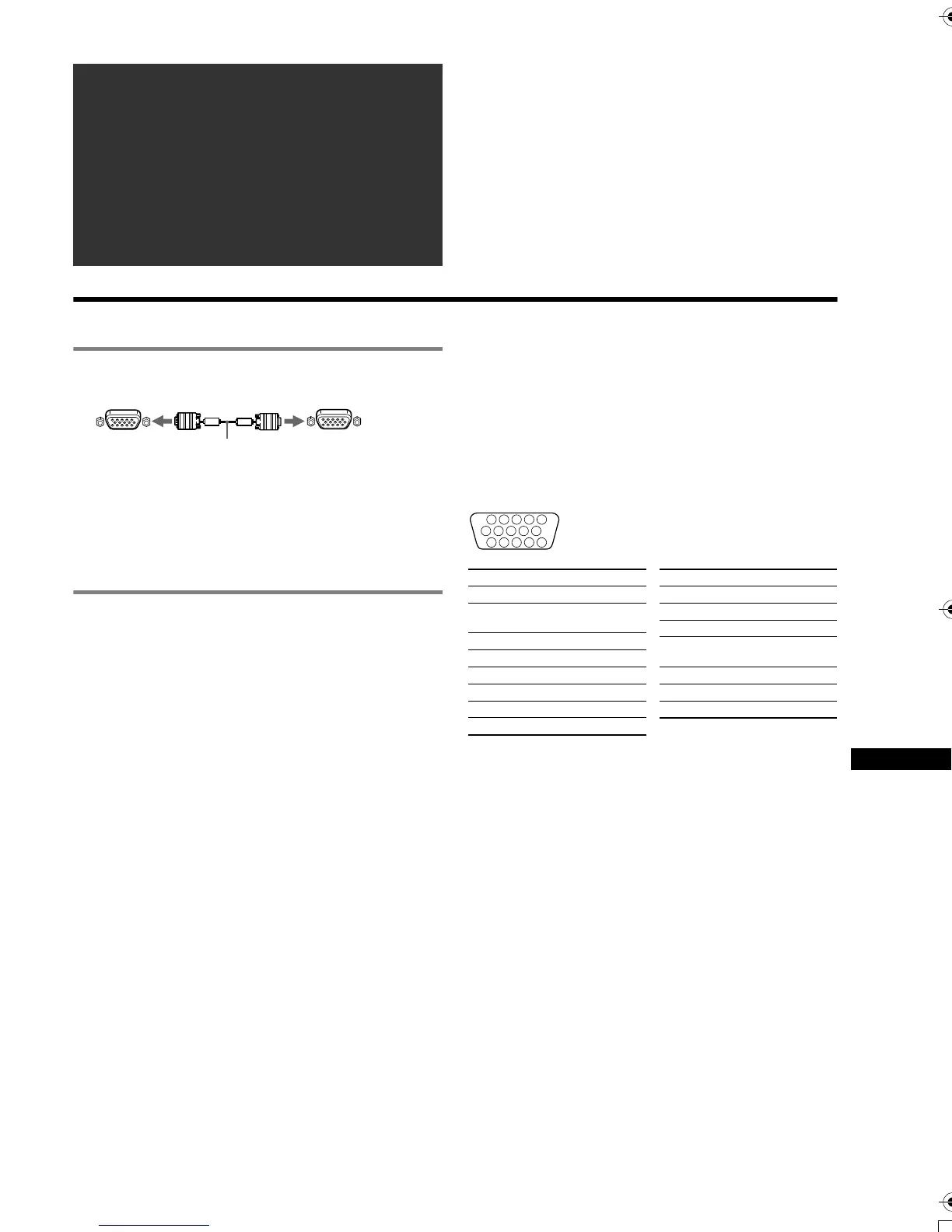

Installation
1 Anslut bildskärmen till datorn
x Ansluta till HD15-kontakten
Ansluta till en Macintosh eller kompatibel dator
När du ansluter den här bildskärmen till en Power Mac G3/G4-dator
använder du vid behov den medföljande adaptern. Anslut adaptern till
datorn innan du ansluter kabeln. Om du ansluter till en annan version
av Macintosh-seriens datorer med 2 stiftrader, måste du använda en
annan adapter (medföljer ej).
2 Slå på strömmen till bildskärmen och
datorn
1 Anslut nätkabeln till bildskärmen och slå sedan på
skärmen genom att trycka på ! (ström)-omkopplaren.
2 Slå på datorn.
Inga särskilda drivrutiner behövs
Den här bildskärmen uppfyller kraven enligt standarden “DDC” Plug & Play,
vilket innebär att bildskärmsinformationen automatiskt kan identifieras. Därför
behöver du inte installera någon speciell drivrutin på datorn.
När du startar datorn för första gången efter det att du har anslutit bildskärmen
kan det hända att en installationsguide visas på skärmen. Följ anvisningarna på
bildskärmen. Plug & Play är automatiskt valt så att du direkt kan börja använda
den här bildskärmen.
Obs!
• Vidrör inte stiften i videokabelns kontakt.
• När du ansluter videokabeln bör du först kontrollera hur stiften sitter i HD 15-
kontakten. Om du vänder kontakten fel och trycker in den för hårt kan stiften
i videokabelns kontakt böjas.
Välja insignal
Med HD15-anslutningarna kan du ansluta två datorer till den här
bildskärmen. Vilken dator som ska lämna signal till skärmen
bestämmer du med INPUT-omkopplaren. Den valda anslutningen visas
på skärmen under 3 sekunder.
Obs!
Om du väljer en ingång som inte tar emot någon signal, visas INGEN SIGNAL
på skärmen. Därefter dröjer det några sekunder och sedan växlar bildskärmen
över till energisparläge. Om det här händer växlar du om till den andra ingången.
Stiftplacering för videokabeln HD 15
* DDC (Display Data Channel) är en VESA-standard.
Innehållsförteckning
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Inställningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Felsökning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Specifikationer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Försiktighetsåtgärder . . . . . . . . . . . . . . . . . . . . . . . . 8
Appendix . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . i
TCO’99 Eco-document. . . . . . . . . . . . . . . . . . . Baksida
till HD15
videokabel
(medföljer)
till HD15 på datorn
5432
1
6 7 8 9 10
11 12 13 14 15
Stift Nr. Signal
1Röd
2 Grön (synk på
grön)
3Blå
4 ID (Jord)
5 DDC Jord*
6Röd jord
7Grön jord
8 Blå jord
9 DDC + 5V*
10 Jord
11 ID (Jord)
12 Dubbelriktad data
(SDA)*
13 H. Synk
14 V. Synk
15 Dataklocka (SCL)*
Stift Nr. Signal
