Montage und Anschlüsse
Anschließen der Audiokabel
Für Camcorder, die nur analoge
Audiosignale akzeptieren
Verwenden Sie die mit dem DWA-01D
mitgelieferten Audiokabel, um die
Anschlüsse OUTPUT1 und 2 mit den
AUDIO IN-Anschlüssen des Camcorders
zu verbinden.
Für Camcorder, die nur digitale
Audiosignale akzeptieren
Stellen Sie den Schalter ANALOG AES/
EBU auf AES/EBU und verbinden Sie den
OUTPUT2-Anschluss mit dem AUDIO IN-
Anschluss des Camcorders mithilfe des
Audiokabels, das mit dem DWA-01D
mitgeliefert wird. Achten Sie darauf, den
Camcorder so einzustellen, dass der
Anschluss AUDIO IN digitale AES/EBU-
Audiosignale akzeptiert.
Verbindung von Wordclock-
Synchronisierungssignalen
und digitalen Audiosignalen
Der DWR-S01D, der an den DWA-01D
angeschlossen ist und das Gerät, das mit
dem DWA-01D über die digitale
Audioschnittstelle verbunden ist, können
unter einer der nachstehenden
Voraussetzungen auf exakte Weise
betrieben werden:
• Das Gerät, das an den Anschluss
OUTPUT2 des DWA-01D
angeschlossen ist, verfügt über einen
Abtastratenwandler.
• Der DWR-S01D ist mit dem Gerät
synchronisiert, das an den DWA-01D
angeschlossen ist, wobei der Master-
Wordclock-Signaleingang zum WORD
SYNC-Anschluss des DWA-01D
verwendet wird.
Es gibt zwei Arten von Systemen für die
Synchronisierung mithilfe des Master-
Wordclocksignals.

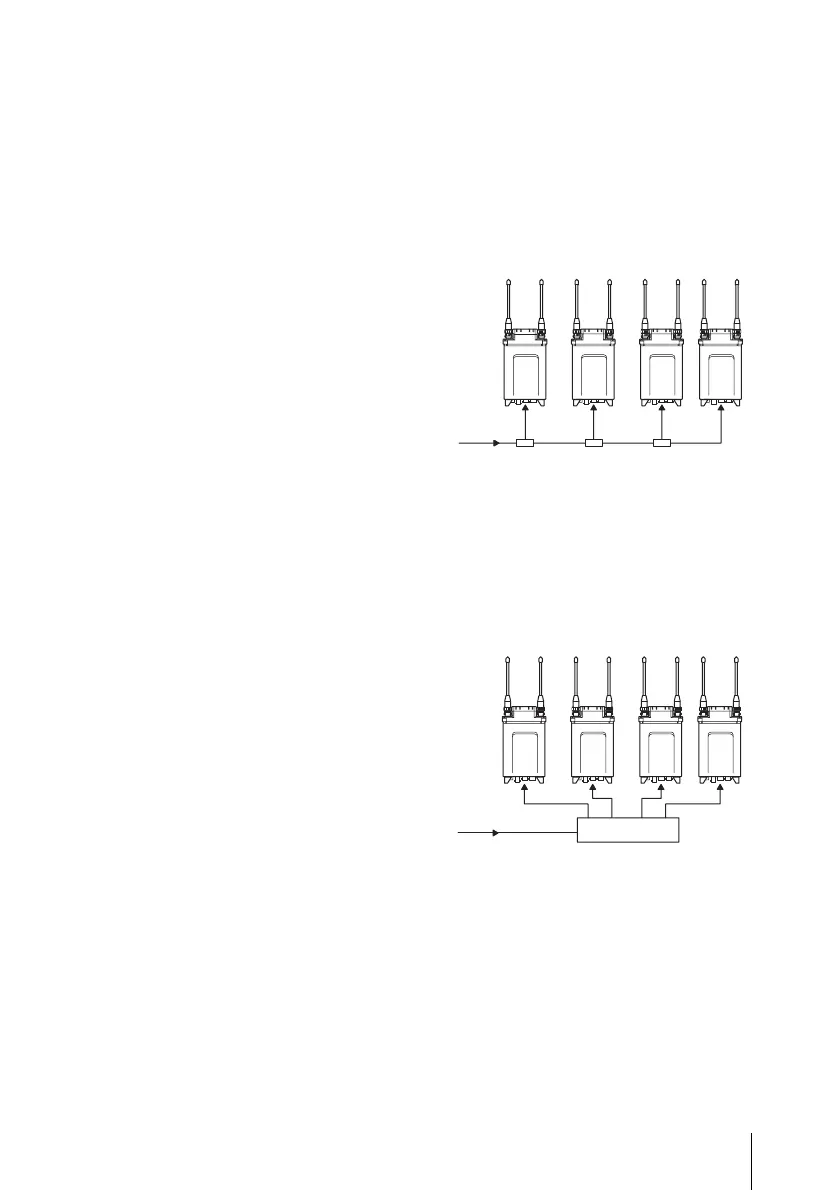

Beispiel System 1
Das Master-Wordclocksignal wird mit dem
T-förmigen BNC-Splitter verteilt.
Eines der Geräte einschließlich des DWR-
S01D muss angeschlossen werden.
Einzelheiten zum Anschließen des Wordsyncsignals
am DWR-S01D finden Sie in der
Bedienungsanleitung des DWR-S01D.
a) Einstellung 75-Ohm Anschluss: OFF
b) Einstellung 75-Ohm Anschluss: ON
c) Master-Wordclocksignal
Beispiel System 2
Das Master-Wordclocksignal wird an jedes
Gerät ausgegeben, das an den Verteiler
angeschlossen ist. Alle Geräte müssen
angeschlossen sein.
a) Einstellung 75-Ohm Anschluss: ON
b) Master-Wordclocksignal
c) Wordsyncsignal-Verteiler
a) a) a) b)
c)
a) a) a) a)
c)
b)
