59
Identificazione delle parti
a Slot del ricevitore wireless
Inserire qui il DWR-S01D o il WRR-855
opzionale.
Per i dettagli sul montaggio del ricevitore o del
sintonizzatore sul DWA-01D, vedere “Montaggio
del ricevitore/sintonizzatore” a pagina 61.
b Fori per viti del ricevitore wireless
Inserire le viti per fissare il ricevitore/
sintonizzatore.
c Selettore di uscita monitor
Seleziona l’uscita dal connettore PHONES.
1: emette l’audio dal connettore OUTPUT1
sui canali L/R.
1+2: l’audio che fuoriesce dal connettore
OUTPUT1 si unisce a quello proveniente
dal connettore OUTPUT2 (solo se il
connettore OUTPUT2 è impostato sul
segnale analogico in uscita) e viene emesso
sui canali L/R.
2: emette l’audio dal connettore OUTPUT2
(solo se il connettore OUTPUT2 è
impostato sul segnale analogico in uscita)
sui canali L/R. Quando si collega il WRR-
855, non viene emesso alcun audio dal
connettore PHONES.
L’uscita monitor viene separata da quella
del segnale analogico sui connettori
OUTPUT1/2. Quando l’audio emesso sul
connettore OUTPUT1 viene cambiato sul
DWR-S01D tramite la funzione ANALOG
OUTPUT1, anche l’uscita monitor.
d Connettore PHONES (uscita
monitor) (3,5 mm, jack TRS, punta:
L, anello: R, manicotto: messa a
terra)
Collegare qui le cuffie. Selezionare il
segnale di uscita tramite il selettore di uscita
monitor.
e Controllo livello monitor
Regola il livello di uscita del monitor.
f Coperchio sezione monitor audio
È un coperchio per il jack e i comandi della
sezione monitor audio. Chiudere il
coperchio se non si usano le cuffie.
g Staffa snodata
Combina due adattatori DWA-01D.
Per i dettagli su come combinare due adattatori
DWA-01D, vedere “Per combinare due adattatori
DWA-01D” a pagina 62.
h Staffa a V
È una staffa adoperata per il collegamento
al camcorder.

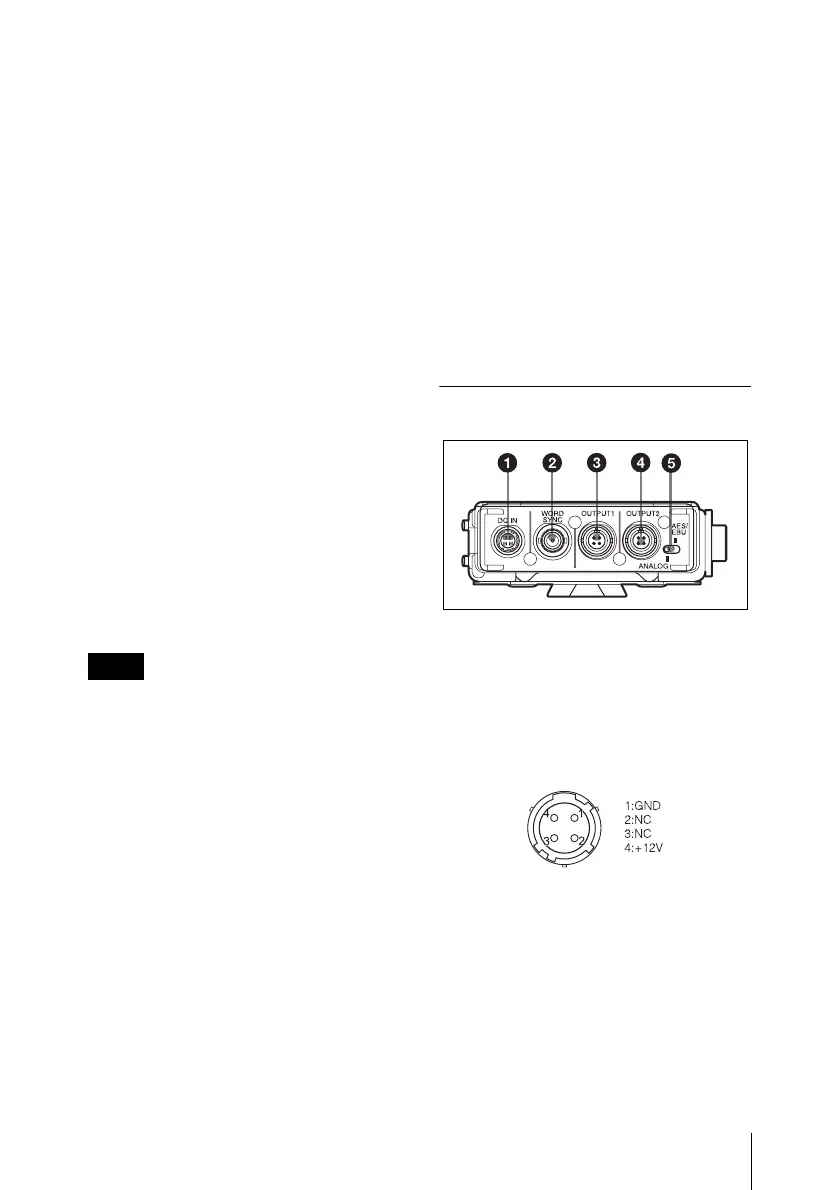

Parte inferiore
a Connettore DC IN (ingresso di
alimentazione esterno) (a 4 pin)
Collegarlo all’uscita di alimentazione
esterna del camcorder tramite il cavo di
alimentazione CC in dotazione. Questo
connettore accetta una tensione di
alimentazione tra 10 V CC e 17 V CC.
b Connettore WORD SYNC (ingresso
word sync) (BNC)
Accetta un segnale di sincronizzazione
esterno.
Quando si collega il DWR-S01D e si
immette il segnale di sincronizzazione, il
DWR-S01D consente il funzionamento
sincrono con l’intero sistema audio. Per
ottenere il funzionamento sincrono del
DWR-S01D , selezionare “AUTO” o
Nota
