60
Identificazione delle parti
“EXTERNAL” sull’indicazione SYNC
SOURCE del menu UTILITY del DWR-
S01D.
Questo connettore non funziona quando il
WRR-855 è collegato.
Per i dettagli sulla frequenza del segnale di
sincronizzazione, consultare le istruzioni per l’uso
in dotazione con il DWR-S01D.
Nonostante sia stata aggiunta la
terminazione a 75 ohm sul DWR-S01D,
questo connettore funziona ancora come
connettore di ingresso ad impedenza
elevata mentre il DWR-S01D è spento.

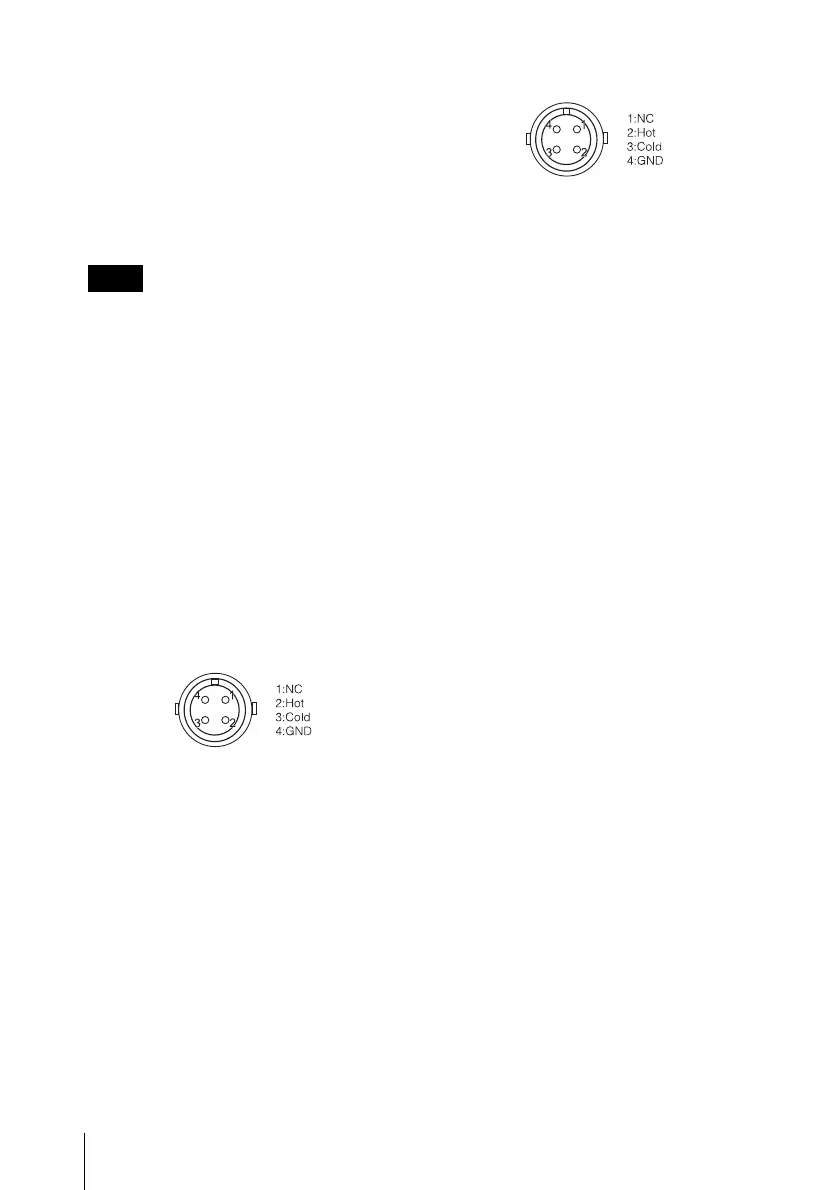

c Connettore OUTPUT1 (uscita audio
analogica) (4 pin)
Emette segnale audio analogico bilanciato.
Quando si collega il DWR-S01D, è
possibile selezionare l’audio dai
sintonizzatori 1 o 2 tramite il menu
UTILITY del DWR-S01D. L’uscita da
questo connettore è preimpostata sull’audio
proveniente dal sintonizzatore 1.
Quando si collega il WRR-855, l’audio
viene emesso solo da questo connettore.
d Connettore OUTPUT2 (uscita audio
analogica/digitale) (4 pin)
Quando si collega il DWR-S01D, questo
connettore emette segnale audio analogico
bilanciato o segnale audio digitale AES3.
È possibile selezionare il segnale di uscita
tramite il selettore ANALOG AES/EBU.
Quando questo selettore è impostato su
ANALOG, viene emesso l’audio dal
sintonizzatore 2.
Questo connettore non funziona quando il
WRR-855 è collegato.
e Selettore ANALOG AES/EBU
Quando si collega il DWR-S01D, questo
selettore determina l’uscita di segnale dal
connettore OUTPUT2.
ANALOG: viene emesso il segnale audio
analogico bilanciato.
AES/EBU: viene emesso il segnale audio
digitale AES3.
Questo selettore non funziona quando il
WRR-855 è collegato.
Nota
