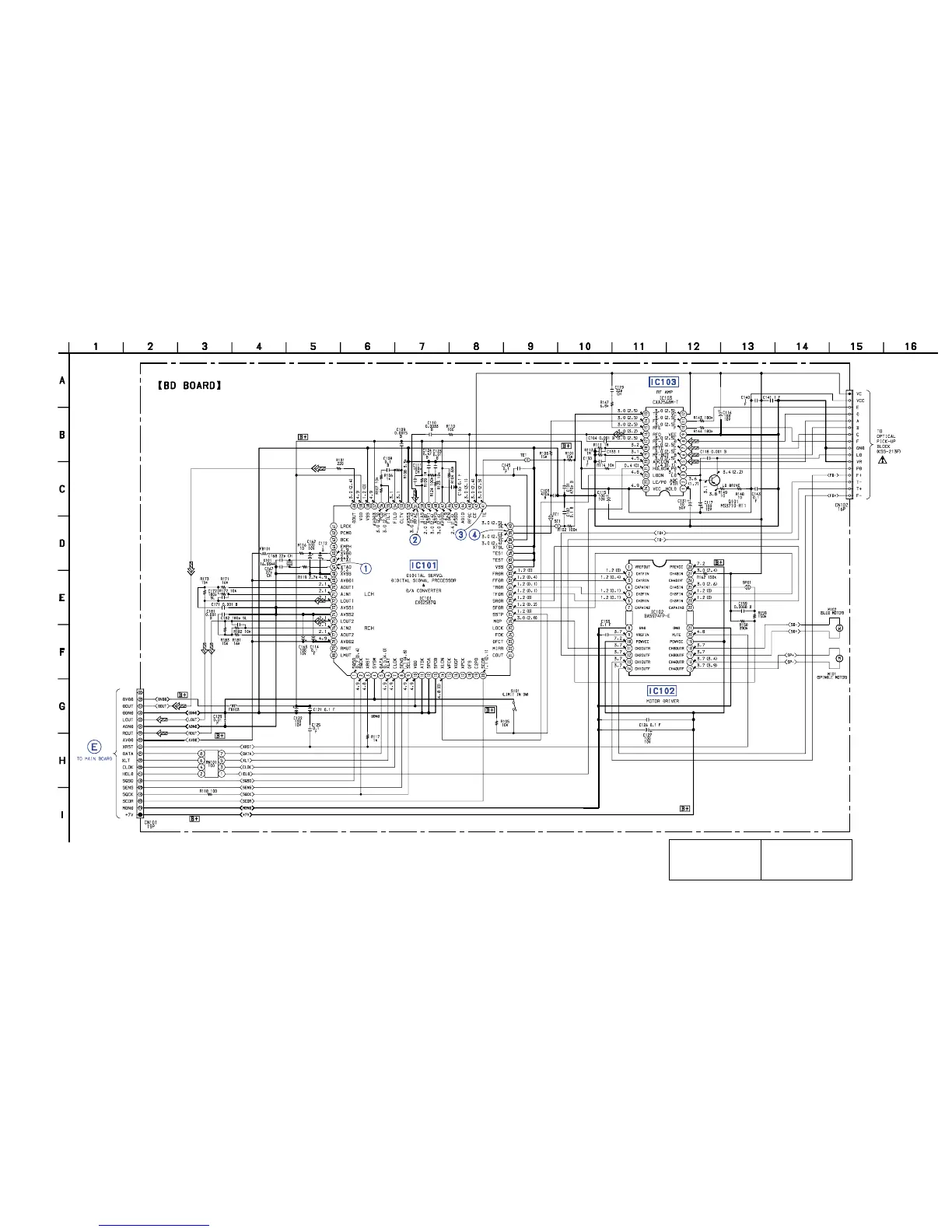

7-4. SCHEMATIC DIAGRAM – BD SECTION –
• See page 21 for Wavefoms.
• See page 46 for IC Block Diagrams.
(Page 29)
09
The components identified by
mark 0 or dotted line with mark
0 are critical for safety.
Replace only with part number
specified.
Les composants identifiés par
une marque 0 sont critiques
pour la sécurité.
Ne les remplacer que par une
pièce portant le numéro spécifié.
