— 101 —

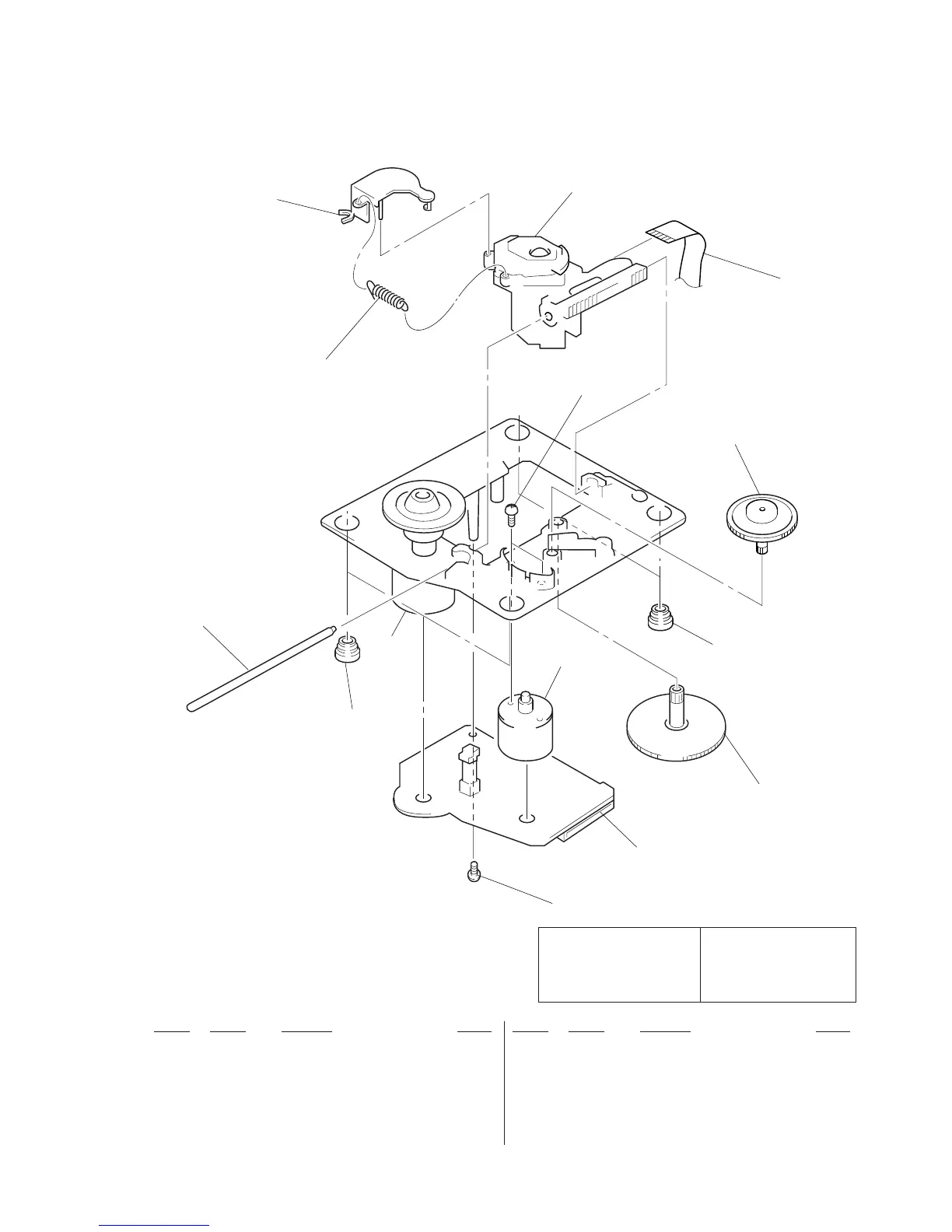

8-9. BASE UNIT SECTION (BU-5BD29AL)
Ref. No. Part No. Description Remark
! 451 8-820-020-01 OPTICAL PICK-UP BLOCK KSS-213D/Q-NP
452 1-769-069-11 WIRE (FLAT TYPE) (16 CORE)
453 4-912-567-21 GEAR (M)
454 4-951-940-01 INSULATOR (BU)
455 4-917-565-01 SHAFT, SLED
456 4-917-564-01 GEAR (P), FLATNESS
Ref. No. Part No. Description Remark
* 457 A-4699-522-A BD BOARD, COMPLETE
458 4-951-620-01 SCREW (2.6X8), +BVTP
459 4-989-491-01 COVER, LENS
460 4-989-819-02 SPRING, TENSION
M101 X-4917-523-4 MOTOR ASSY (SPINDLE)
M102 X-4917-504-1 MOTOR ASSY (SLED)
Les composants identifiés par
une marque ! sont critiques pour
la sécurité.
Ne les remplacer que par une
piéce portant le numéro spécifié.
The components identified by
mark ! or dotted line with mark
! are critical for safety.
Replace only with part number
specified.
456
454
455
458
457
M101
M102
454
#7
453
452
451
459
460
