6-9. Printed Wiring Board POWER Section
Ref. No. Location
D201 E-3
D202 E-4
D203 E-3
D204 E-3
D205 D-2
D206 D-3
D207 D-2
D208 D-3
D212 C-4
D213 C-4
D215 C-4
D216 C-3
D217 C-3
D218 C-3
D221 C-3
Q205 C-2
Q206 C-2
• Semiconductor
Location
• See page 15 for Circuit Boards Location.
E
E

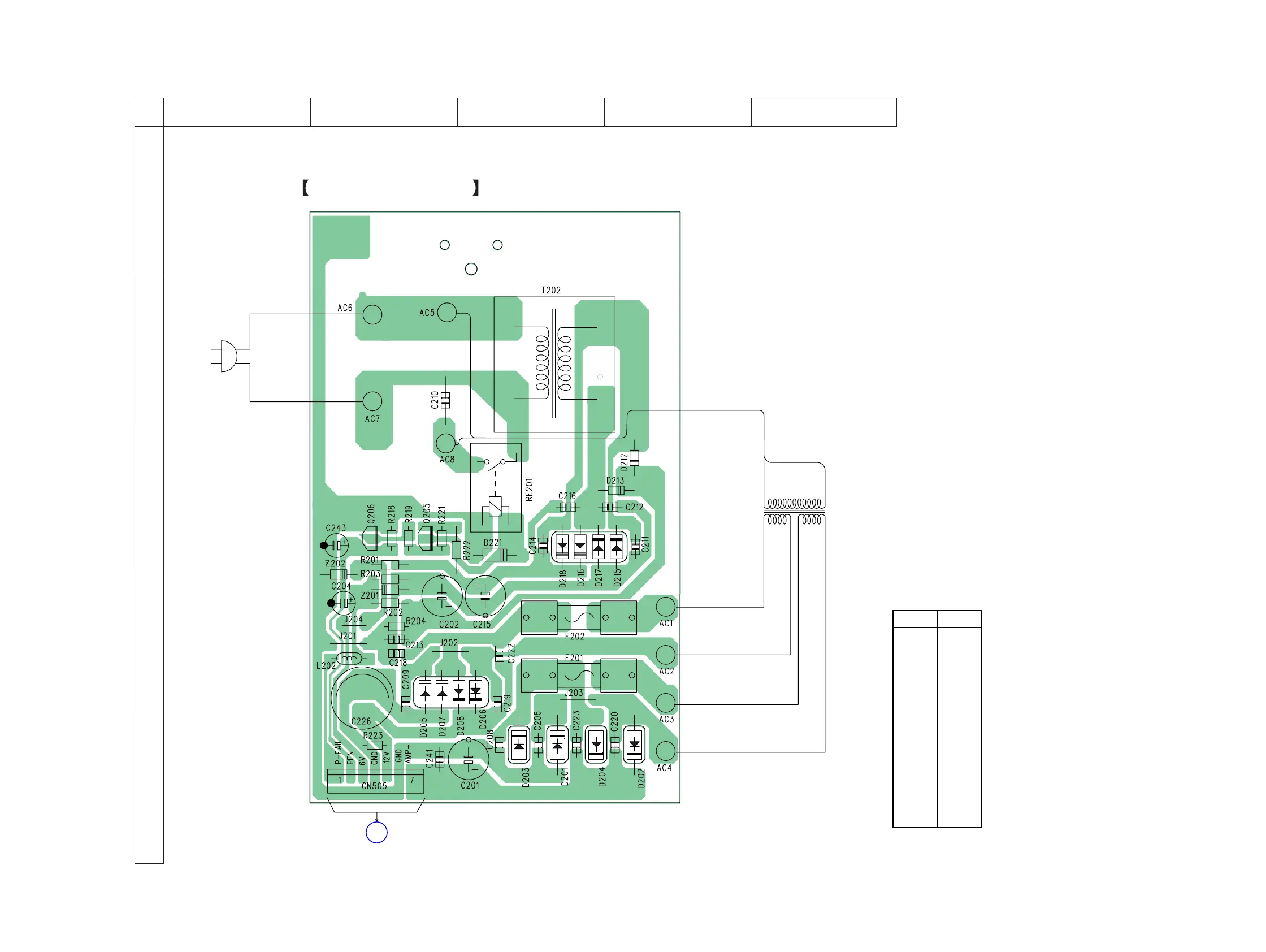

POWER BOARD
T201
POWER
TRANSFORMER
AC
IN
K
K
A
K
K
A
A
A
TO
MAIN BOARD
(Page 19)
