3-2
3. 調整リモコンは次のように操作します。
• ページの変更
EDITSEARCH＋ボタンを押すとページは増加します。
EDITSEARCH−ボタンを押すとページは減少します。
ページは0からFまでの16ページがあります。
• アドレスの変更
FF（M）ボタンを押すと，アドレスは増加します。
REW（m）ボタンを押すと，アドレスは減少します。
アドレスは00からFFの256のアドレスがあります。
• データの変更（データのセット）
PLAY（N）ボタンを押すと，データは増加します。
STOP（x）ボタンを押すと，データは減少します。
データは00からFFの256の値があります。
16進数 0123456789AB CD E F
LCD上の表示 0123456789AbcdEF
10進数換算値 0 1 2 3 456789101112131415
【調整前の準備】
1. サービス治具
1. 調整リモコン（RM-95-部改造品） 注1：J-6082-053-B
2. 延長ケーブル（リモコンプラグ変換用） J-6082-291-A
注1：調整リモコン内のマイコンICが新マイコン（uPD7503-
G-C56-12）でないとページ切換が出来ません。この場
合には新マイコン（8-759-148-35）に交換してください。
2. 調整リモコン
調整を行うためには，不揮発性メモリ（EEPROM）に書き
込まれている調整データを書き換える必要があり，この
ために，調整リモコンが使用されます。
調整リモコンは，リモコン信号線（LANC）を使ってセッ
トと双方向通信を行います。調整リモコンからセットへ
は，ページ，アドレスおよびデータのアップ／ダウンコ
マンドが送信されます。セットから調整リモコンへは，
ページ，アドレスおよびデータが送信されます。
3. 調整リモコンの使用方法
1. MA-324（H）基板のCN501に延長ケーブル（J-6082-291-A）
を介して調整リモコンを接続する。
この時，延長ケーブルのスイッチはOFF（OPEN）に
しておく
セットの電源をONにし，[PC]または[VIDEO]モードに
する。
2. 調整リモコンのHOLDスイッチをHOLD（サービスモー
ド）位置にする。
接続が正常ならば，調整リモコンのLCDに図3-2.のよ
うな表示がされます。

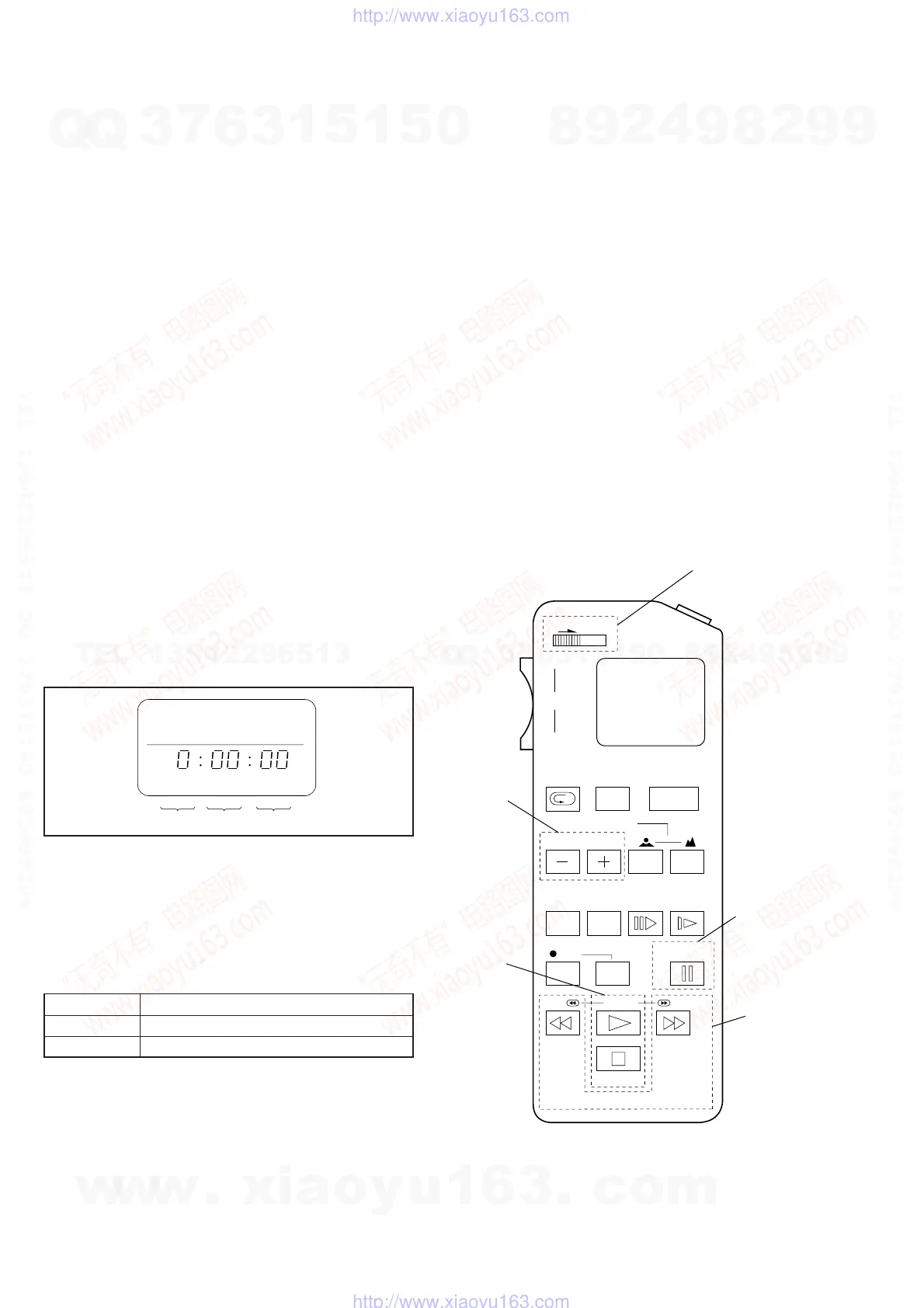

図 3-2.
（
）
ページ データアドレス
調整リモコンRM-95（J-6082-053-B）
HOLD
START/
STOP
WIDE
ZOOM
TELE
REC
REVIEW
FOCUS
POWER
AUTO/MAN
EDIT SEARCH
COUNTER
RESET DISPLAY FRAME SLOW
REC
PAUSE
REW
FF
RM-95
STOP
PB
通常モード（NOR）/
サービスモード（ADJ）の切換
ページ変更
データ書き込み
アドレス変更
データ変更
図 3-3.
• 調整データの書き込み
調整データ（EまたはFページ）を不揮発性メモリ
（EEPROM）に書き込むためにはPAUSEボタンを押す
必要があります。（この操作を行わない場合，新しい
データは不揮発性メモリに記憶されません）
4. ページ：0，アドレス：01を選択し，データを01にしま
す。これによってEまたはFページのデータ入力が可能
になります。
5. 調整終了後はページ：0，アドレス：01を選択し，デー
タを00にします。これによって，EまたはFページの
データ変更を禁止することが出来ます。
6. 全調整終了後はメイン電源（8.4V）を一度OFFしてくだ
さい。
4. 調整リモコン使用上の注意（重要）
調整リモコンの操作ミスによって，正しいデータを消去
してしまう場合があります。これを防止するため調整を
行う前にEおよびFページのデータをメモしておくこと，
および一項目の調整が終了するたびに新しい調整データ
をメモすることをお勧めします。
