3. 電気調整
【調整時の注意】
1. 調整は掲載順に行う。
2. 電源電圧：DC8.4V
3. 使用機器
電気調整には下記に示す測定器類を使用します。
(1) オシロスコープ2現象，帯域30MHz以上，ディレイモー
ド付（特に指定のない限り10：1のプローブを使用する
こと）
(2) パターンジェネレータ
(3) 安定化電源
(4) デジタルボルトメータ
(5) 周波数カウンタ
(6) 調整用コネクタ
(7) ケント紙（装着センサレベル調整で使用）
4. 調整のための測定点は，YM-148（H）基板のCN1003と
MA-324（H）基板のCN206にそれぞれ集中しています。下
表にCN1003およびCN206の端子番号と信号名称を記しま
す。
• YC-148（H）基板 CN1003
• MA-324（H）基板 CN206
【準備】
下図のように，電気構成ブロックを接続する。
端子番号 信号名称
1 GND
2 GND
3 GND
4 4FSC
5 GND
端子番号 信号名称
6GND
7 YOUT
8 VIDEOG
9 N.C
10 GND
端子番号 信号名称
1 SIGR1
2A
3 SIGG1
4 POWERSW
5 SIGB1
6 ENTER
7 INTH
8 VIDEO/XPCIN
端子番号 信号名称
9 GND
10 GND
11 B
12 COMR
13 C
14 COML
15 SIGCEN
16 PSIGB
5. 入力信号のセットアップ
(1) ビデオ確認
本機の調整にはパターンジェネレータから得られるビデ
オ信号を調整信号として用いますので，このビデオ出力
信号が規格内に入っていることが必要です。
映像入力端子にオシロスコープを接続し，ビデオ信号の
同期信号振幅が約286mV，映像部分の振幅が約714mV，
バースト信号の振幅が約286mVで平坦になっているこ
と，バースト信号と「赤」信号のレベル比が0.30：0.705で
あることを確認して下さい。

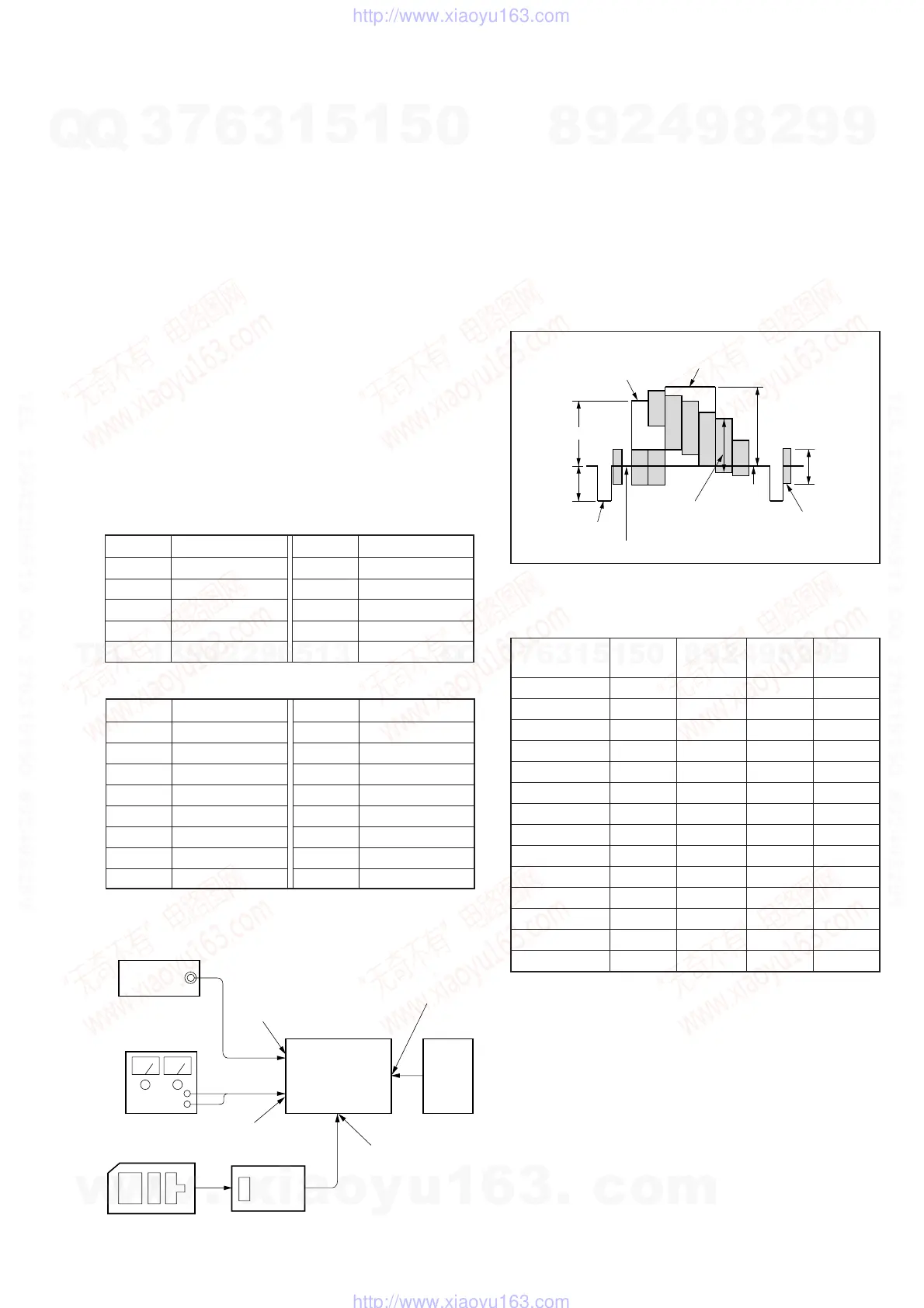

図3-1. パターンジェネレータのカラーバー信号
(2) PC信号（RGB信号）
• カラーバー信号入力時
Signalmode
H V HDISP VDISP
（kHz） （Hz） （ドット）（ドット）
PC98 24.82 56.41 640 400
VGA-TEXT 31.47 70.08 640 362
VGA-GRAP 31.47 59.94 640 480
VGA72 37.86 72.82 640 480
VGA75 37.50 74.99 640 480
MAC13 35.00 66.67 640 480
VGA85 43.27 85.01 640 480
SVGA56 35.16 56.26 800 600
SVGA60 37.88 60.32 800 600
SVGA72 48.08 72.19 800 600
SVGA75 46.88 75.01 800 600
SVGA85 53.68 85.07 800 600
MAC16 49.73 74.55 832 624
XGA60 48.36 59.99 1024 768
パターン
ジェネレータ
セット PC
DC8.4V
DCIN8.4Vジャック
DD-107（H）基板
（J701）
S-VIDEOジャック
JK-136（H）基板
（J1401）
RGB端子
MA-324（H）基板
（J101）
MA-324（H）基板
CN501
延長ケーブル
（J-6082-291-A）
調整リモコン
RM-95
（J-6082-053-B）
535±3mV
714
±3mV
286
±3mV
赤
672±3mV
黒
286±3mV
白（75%）
白（100%）
バースト信号
（平坦なこと）
水平同期信号
ペディスタル
