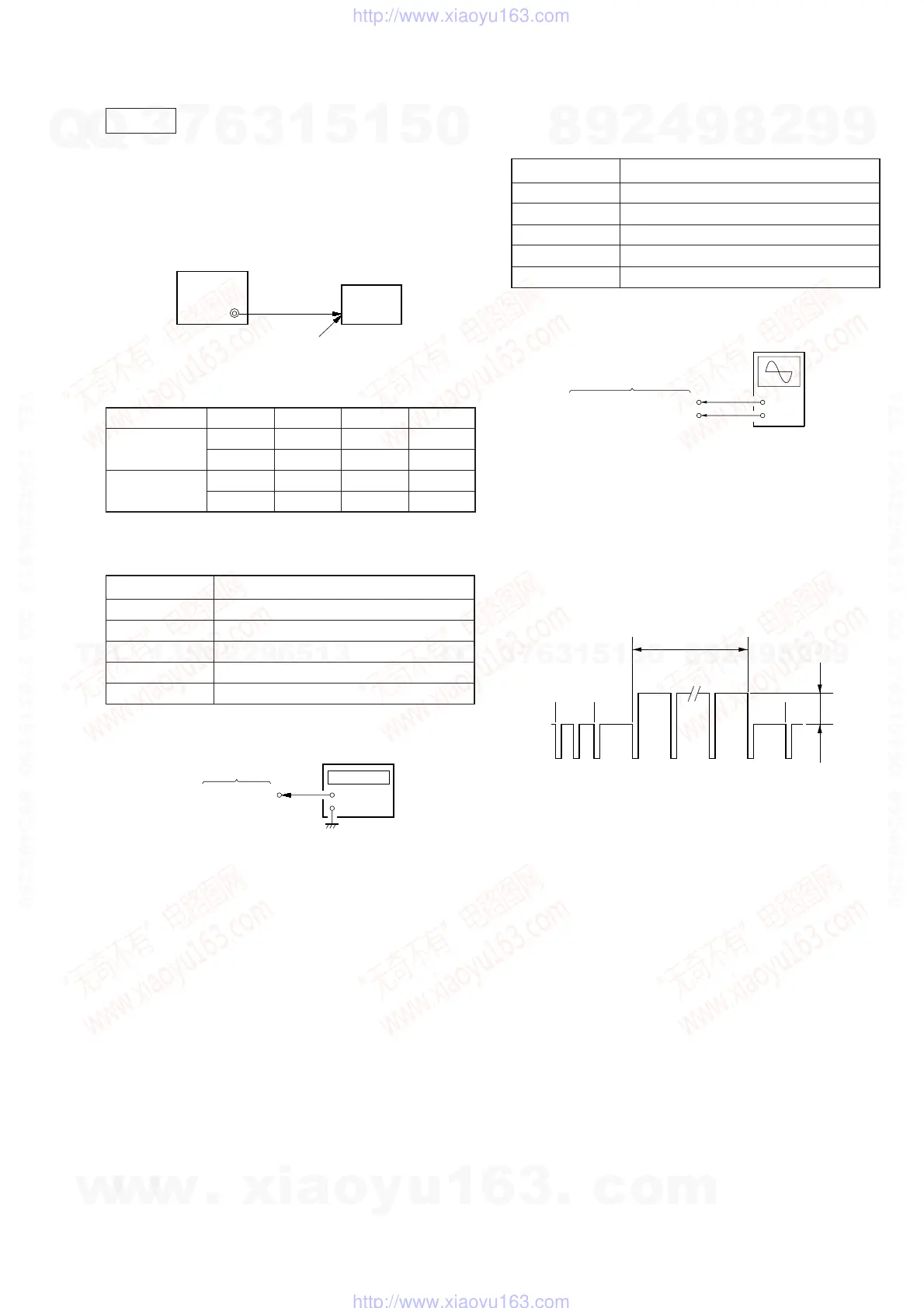

3-7
ビデオ部
• ビデオ部の調整は下記のようにパターンジェネレータを接
続して下さい。文中に調整用映像入力信号として指示がな
い限りビデオ出力信号（カラーバー信号）を入力して下さ
い。
準備：
【4fscフリーラン調整】
条件：
接続：
調整方法：
(1) YC-148（H）基板のCN10034ピンに周波数カウンタを接
続する。
(2) ページ：0，アドレス：01にデータ：01をセット（確認）
する。
（Fページ：プロテクト解除）
(3) ページ：F，アドレス：55にし，周波数カウンタの読み
が規格値になるよう，PLAY，STOPでデータを変え，
PAUSEボタンを押して書き込む。
調整および接続箇所：YC-148（H）基板（3-30ページ参照）
S-VIDEOジャック（J1401）
セット
入力信号 無信号
測定点 YC-148（H）基板のCN10034ピン
測定器 周波数カウンタ
調整ページ F
調整アドレス 55
規格値 14.31818MHz±200Hz（NTSC）
＋
−
周波数カウン
YC-148（H）基板
CN10034ピン
（4FSC）
【ビデオミュートレベル調整】
条件：
接続：
調整方法：
(1) YC-148（H）基板のCN10037ピンにオシロスコープを接
続する。
(2) ページ：0，アドレス：01にデータ：01をセット（確認）
する。（Fページ：プロテクト解除）
(3) ページ：F，アドレス：52にしてオシロスコープ上の波
形のAレベルが規格値になるよう，PLAY，STOPボタ
ンでデータを変え，PAUSEボタンを押して書き込む。
調整および接続箇所：YC-148（H）基板（3-30ページ参照）
入力信号 全黒（IRE0%）信号
測定点 YC-148（H）基板のCN10037ピン
測定器 オシロスコープ
調整ページ F
調整アドレス 52
規格値 0±0.03Vp-p
（DCレンジ）
YC-148（H）基板
CN10037ピン（YOUT）
CN10031ピン（GND）
＋
−
9H 10H 25H
24H11H
A
ページ アドレス データ
サブカラー
NTSC F 54 80
（PAL） （F） （54） （5B）
信号切替え
NTSC F 14 00
（PAL） （F） （14） （01）
