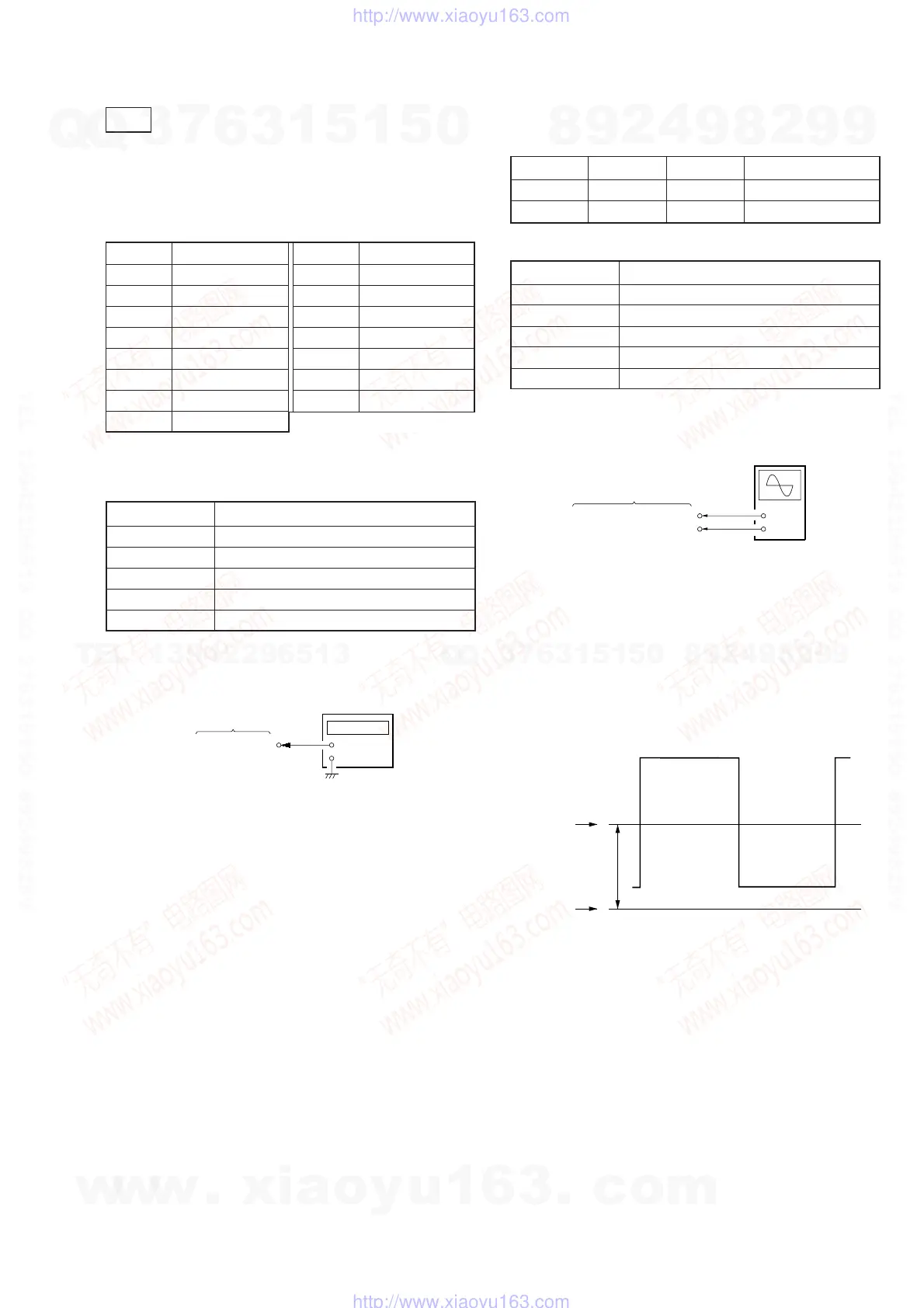

3-9
PC部
• PC部の調整を行う時は，セットを[PC]モードにして下さ
い。
• MA-324（H）基板のJ101より，PCRGB信号を入力します。
下表にJ101の端子番号と信号名称を記します。
【H-Sync周波数調整】
条件：
接続：
調整方法：
(1) MA-324（H）基板のCN2067ピンに周波数カウンタを接
続
する。
(2) ページ：0，アドレス：01にデータ：01をセット（確認）
する。
（Fページ：プロテクト解除）
(3) ページ：F，アドレス：56にし，周波数カウンタの読み
が規格値になるよう，PLAY，STOPでデータを変え，
PAUSEボタンを押して書き込む。
調整および接続箇所：MA-324（H）基板（3-30ページ参照）
入力信号 無信号
測定点 MA-324（H）基板のCN2067ピン
測定器 周波数カウンタ
調整ページ F
調整アドレス 56
規格値 38±1kHz
CN2067ピン
（INTH）
MA-324（H）基板
周波数カウンタ
＋
−
【シグナルセンタレベル調整】
準備：
条件：
接続：
調整方法：
(1) MA-324（H）基板のCN2063ピンにオシロスコープを接
続する。
(2) ページ：0，アドレス：01にデータ：01をセット（確認）
する。（Fページ：プロテクト解除）
(3) ページ：F，アドレス：74にしオシロスコープ上の波形
のEレベルが規格値になるよう，PLAY，STOPボタン
でデータを変え，PAUSEボタンを押して書き込む。
調整および接続箇所：MA-324（H）基板（3-30ページ参照）
入力信号 SVGA60Hz：全黒信号
測定点 MA-324（H）基板のCN2063ピン
測定器 オシロスコープ
調整ページ F
調整アドレス 74
規格値 7.0±0.1V
ページ アドレス データ 備考
F 7B 1F BRIGHT（センタ）
F 11 03 BRIGHT（固定）
（DCレンジ）
MA-324（H）基板
CN2063ピン（SIGG1）
CN2069ピン（GND）
＋
−
E
シグナル
センタ
GND
端子番号 信号名称
1 RED
2 GREEN
3 BLUE
4−
5 GND
6 RGBGND
7 RGBGND
8 RGBGND
端子番号 信号名称
9 SYNCGND
10 GND
11 GND
12 −
13 H-SYNC
14 V-SYNC
15 −
