Sony MDS-M9 - Base Unit Section (MBU-2)

— 63 —

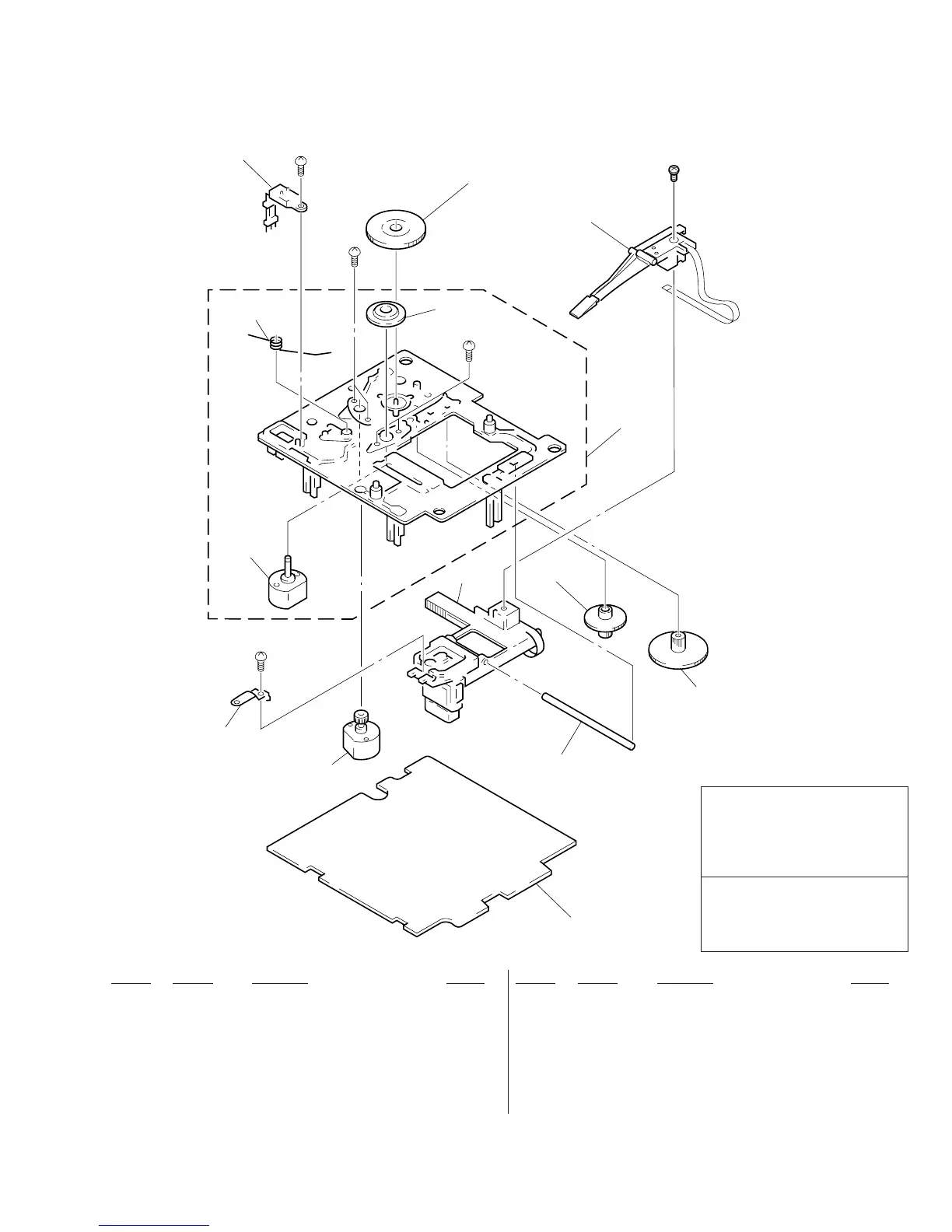

6-4. BASE UNIT SECTION (MBU-2)
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
151 4-967-679-01 SPRING (OP), LEAF
152 4-967-675-01 GEAR (SL-A)
* 153 A-4673-174-A BD BOARD, COMPLETE
154 4-967-676-01 GEAR (SL-B)
155 4-967-677-01 GEAR (SL-C)
156 4-967-678-01 SHAFT (OP)
! 157 8-583-009-11 OPTICAL PICK-UP KMS-210A/J-N
HR901 1-500-304-21 HEAD, OVER LIGHT (RF322-74A)
M101 A-4660-651-A MOTOR ASSY (SLED)
M102 A-4660-650-A CHASSIS ASSY, BU (SPINDLE)
S102 1-762-148-11 SWITCH, PUSH (2 KEY) (REFLECT/PROTECT)
The components identified by mark !
or dotted line with mark ! are critical
for safety.
Replace only with part number
specified.
Les composants identifiés par une
marque ! sont critiques pour la sécurité.
Ne les remplacer que par une
piéce portant le numéro spécifié.
151
152
153
154
155
156
157
#3
#3
#5
#5
#5
S102
M101
M102
HR901
not supplied
not supplied
not supplied
