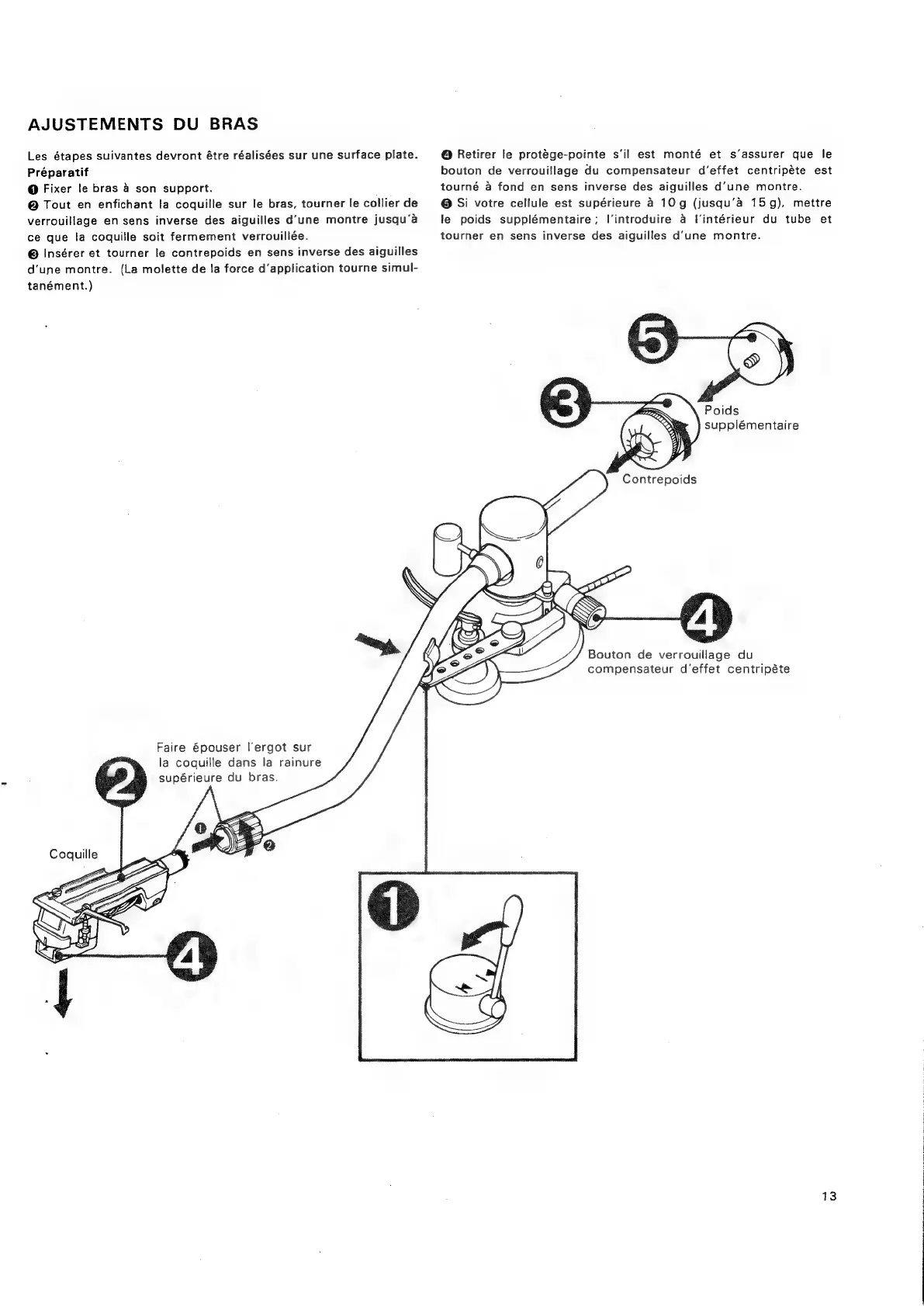

AJUSTEMENTS DU BRAS
Les étapes suivantes devront étre réalisées sur une surface plate.
Préparatif
@ Fixer le bras 4 son support.
@ Tout en enfichant la coquille sur le bras, tourner le collier de
verrouillage en sens inverse des aiguilles d'une montre jusqu’a
ce que la coquille soit fermement verrouillée.
© Insérer et tourner le contrepoids en sens inverse des aiguilles
d'une montre. (La molette de la force d’application tourne simul-
tanément.)
Faire épouser l'ergot sur
la coquille dans la rainure
supérieure du bras.
@ Retirer le protége-pointe s'il est monté et s’assurer que le
bouton de verrouiflage du compensateur d’effet centripéte est
tourné 4 fond en sens inverse des aiguilles d‘'une montre.
@ Si votre cellule est supérieure 4 10g (jusqu’a 15g), mettre
le poids supplémentaire; l'introduire 4 !’intérieur du tube et
tourner en sens inverse des aiguilles d'une montre.
Poids
supplémentaire
ha
Contrepoids
7
Bouton de verrouillage du
compensateur d’effet centripéte
13
|
|
