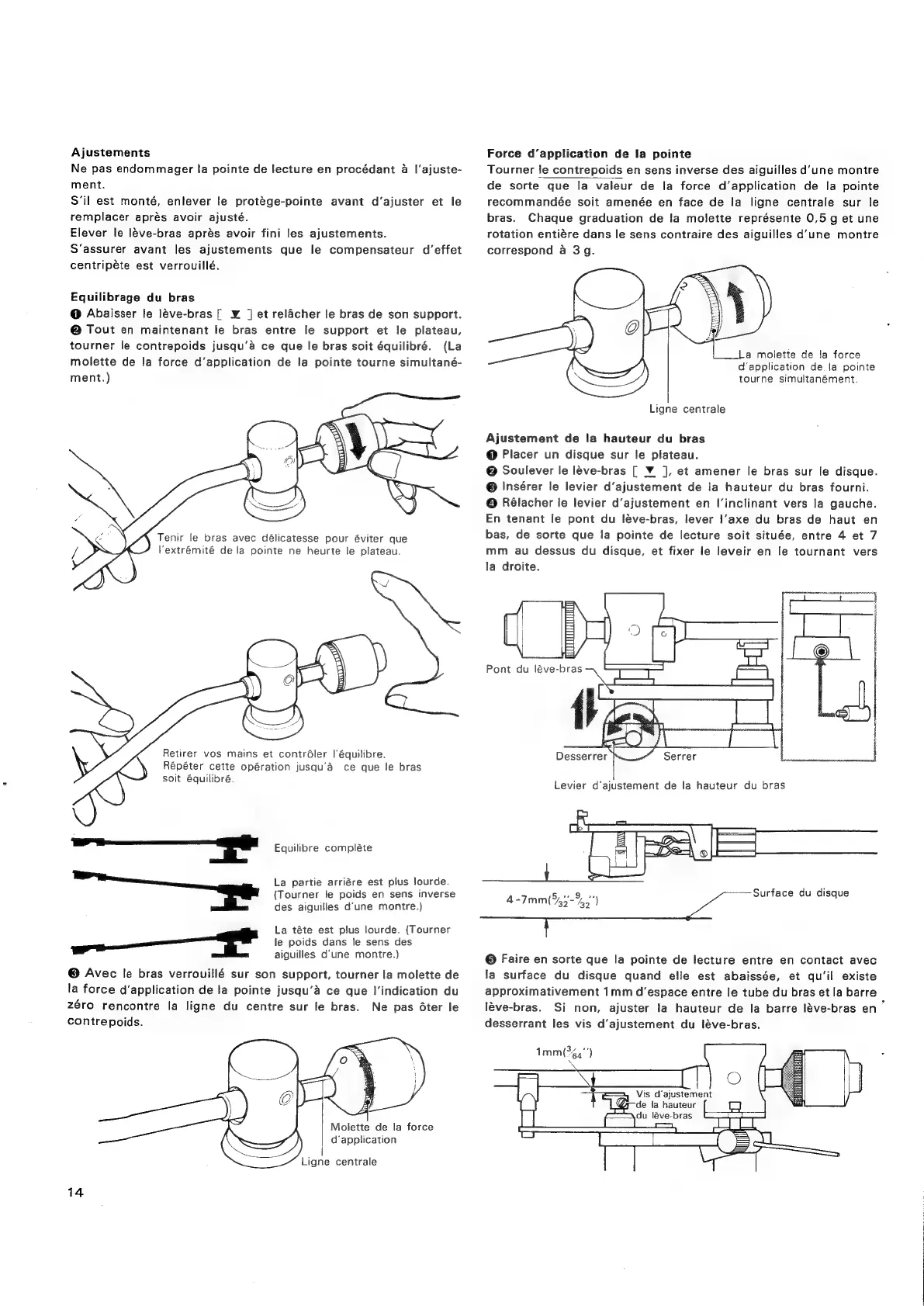

Ajustements
Ne pas endommager Ia pointe de lecture en procédant 4 |’ajuste-
ment.
S'il est monté, enlever le protége-pointe avant d’ajuster et le
remplacer aprés avoir ajusté.
Elever le léve-bras aprés avoir fini les ajustements.
S’assurer avant les ajustements que le compensateur d’effet
centripéte est verrouillé.
Equilibrage du bras
@ Abaisser le léve-bras [ y¥ ] et rel4cher le bras de son support.
@ Tout en maintenant le bras entre le support et le plateau,
tourner le contrepoids jusqu’a ce que le bras soit équilibré. (La
molette de la force d’application de la pointe tourne simultané-
ment.)
Tenir le bras avec délicatesse pour éviter que
Vextrémité de la pointe ne heurte le plateau.
Retirer vos mains et contréler l’équilibre.
Répéter cette opération jusqu’'a ce que le bras
soit équilibré.
r Equilibre compléte
La partie arriére est plus lourde.
(Tourner le poids en sens inverse
des aiguilles d'une montre.)
La téte est plus lourde. (Tourner
le poids dans le sens des
aiguilles d'une montre.)
3"
© Avec le bras verrouillé sur son support, tourner la molette de
la force d‘application de la pointe jusqu’a ce que |’indication du
zéro rencontre la ligne du centre sur le bras. Ne pas éter le
contrepoids.
Molette de la force
d’application
|
14
Force d’application de la pointe
Tourner le contrepoids en sens inverse des aiguilles d'une montre
de sorte que la valeur de la force d’application de la pointe
recommandée soit amenée en face de la ligne centrale sur le
bras. Chaque graduation de !a molette représente 0,5 g et une
rotation entiére dans le sens contraire des aiguilles d'une montre
correspond a 3g.
d'application de ja pointe
tourne simultanément.
Ligne centrale
Ajustement de la hauteur du bras
@ Placer un disque sur le plateau.
@ Soulever le léve-bras [ ¥ ], et amener le bras sur le disque.
© Insérer le levier d’ajustement de la hauteur du bras fourni.
@ Rélacher le levier d’ajustement en I’inclinant vers la gauche.
En tenant le pont du léve-bras, lever I'axe du bras de haut en
bas, de sorte que la pointe de lecture soit située, entre 4 et 7
mm au dessus du disque, et fixer le leveir en le tournant vers
la droite.
7 ee Surface du disque
4-7mm(543-%0'') a
@ Faire en sorte que la pointe de lecture entre en contact avec
Ja surface du disque quand elle est abaissée, et qu'il existe
approximativement 1mm d’espace entre le tube du bras et la barre
léve-bras. Si non, ajuster la hauteur de la barre léve-bras en
desserrant les vis d’ajustement du léve-bras.
