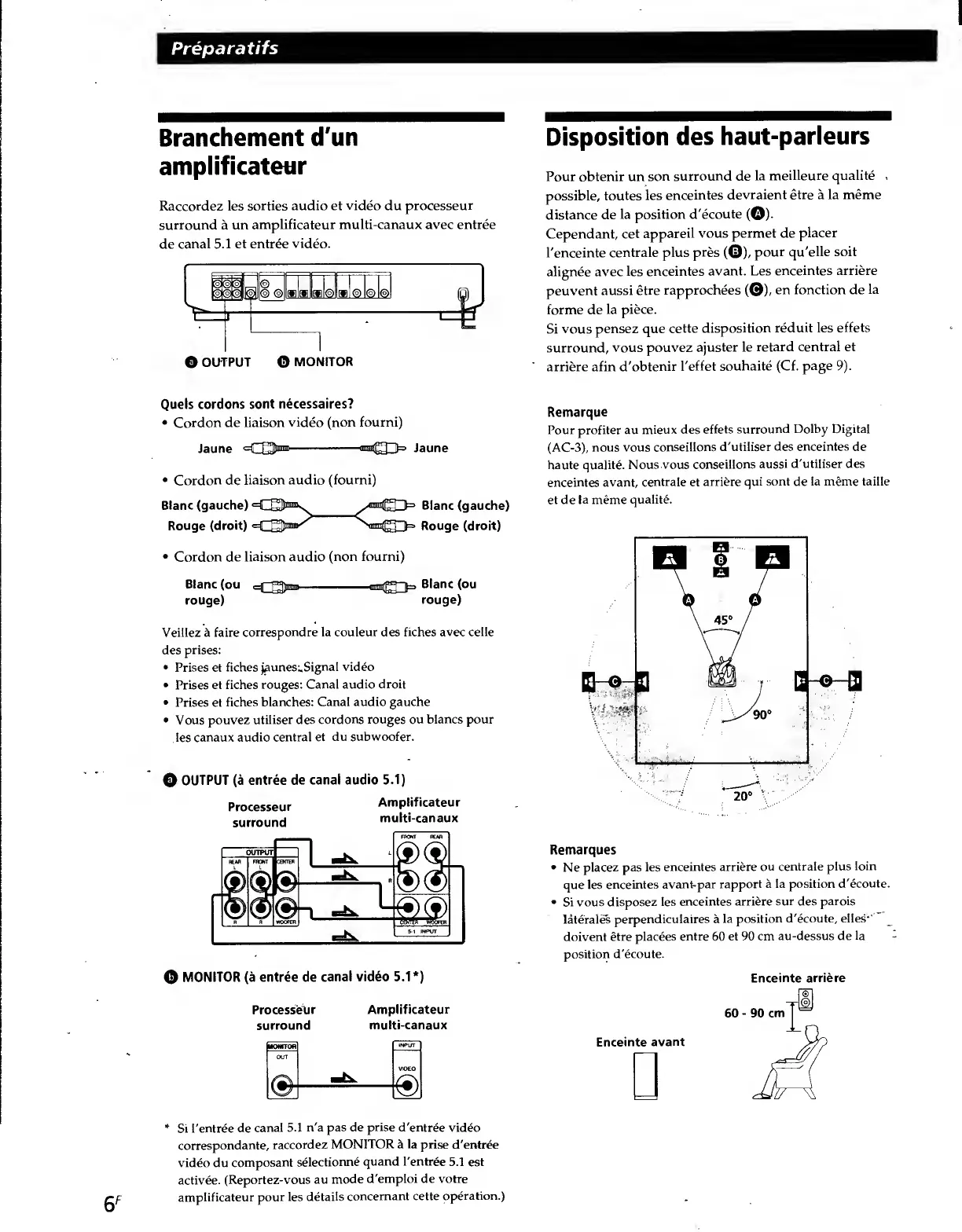

Sony SDP-E800 - Branchement Dun Amplificateur; Disposition des Haut-Parleurs

I
Preparatifs
Branchement d'un
amplificateur
Raccordez les sorties audio et video du processeur
surround a un amplificateur multi-canaux avec entree
de canal 5.1 et entree video.
O OUTPUT O MONITOR
Disposition des haut-parleurs
Pour obtenir un son surround de la meilleure qualite ,
possible, toutes les enceintes devraient etre a la meme
distance de la position d'ecoute (©).
Cependant, cet appareil vous permet de placer
l'enceinte centrale plus pres (©), pour qu'elle soit
alignee avec les enceintes avant. Les enceintes arriere
peuvent aussi etre rapprochees (0), en fonction de la
forme de la piece.
Si vous pensez que cette disposition reduit les effets
surround, vous pouvez ajuster le retard central et
arriere afin d'obtenir l'effet souhaite (Cf. page 9).
Quels cordons sont necessaires?
• Cordon de liaison video (non fourni)
Jaune =Gf3« ™ -M0I>= Jaune
• Cordon de liaison audio (fourni)
Blanc (gauche) ‘dllQBmK_ Blanc (gauche)
Rouge (droit) Ob' Rouge (droit)
• Cordon de liaison audio (non fourni)
Blanc (ou cQgnro-«nnd3= B l anc (° u
rouge) rouge)
Veillez a faire correspondre la couleur des fiches avec celle
des prises:
• Prises et fiches jaunes_Signal video
• Prises et fiches rouges: Canal audio droit
• Prises et fiches blanches: Canal audio gauche
• Vous pouvez utiliser des cordons rouges ou blancs pour
les canaux audio central et du subwoofer.
o OUTPUT (a entree de canal audio 5.1)
Processeur Amplificateur
surround multi-canaux
Q MONITOR (a entree de canal video 5.1*)
Processeur Amplificateur
surround multi-canaux
Remarque
Pour profiter au mieux des effets surround Dolby Digital
(AC-3), nous vous conseillons d'utiliser des enceintes de
haute qualite. Nous vous conseillons aussi d'utiliser des
enceintes avant, centrale et arriere qui sont de la meme faille
et de la meme qualite.
Remarques
• Ne placez pas les enceintes arriere ou centrale plus loin
que les enceintes avant-par rapport a la position d'ecoute.
• Si vous disposez les enceintes arriere sur des parois
laterales perpendiculaires a la position d'ecoute, elles -
doivent etre placees entre 60 et 90 cm au-dessus de la
position d'ecoute.
Enceinte arriere
Enceinte avant
* Si l'entree de canal 5.1 n'a pas de prise d'entree video
correspondante, raccordez MONITOR a la prise d'entree
video du composant selectionne quand l'entree 5.1 est
activee. (Reportez-vous au mode d'emploi de votre
f amplificateur pour les details concernant cette operation.)
